Гусеничний ланцюг з паралельними гумометалевими шарнірами
Номер патенту:1071508

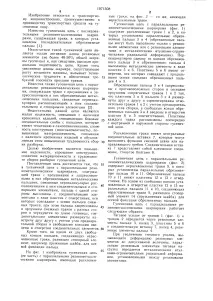

СПІЛКА РАДЯНСЬКИХ СОЦІАЛІСТИЧНИХ РЕСПУБЛІН 3 (59 В 62 Р 5520 ИЯ ла ТВ ДЕРЖАВНИЙ КОМІТЕТ СРСР ПО СПРАВАХ ВИНАХОДІВ І ВІДНРИТТІВ ОПИС З ДО АВТОРСЬКИМ 5 (5). ЇП З ПАРАЛЕЛЬНИМИ ГУМОМЕТАЛІЧНИМИ ШАРНІРАМИ, що містить траки з вухами і запресованими в них гумовими металевими пальцями , пов'язані перпендикулярно розташованими до них сполучними та стопорними ЯО 1071508 елементами, що відрізняється тим, що, з метою підвищення надійності, спрощення конструкції, зниження матеріаломісткості та трудомісткості складання-розбирання, пальці з одного боку виконані з сполучними елементами у вигляді пластин з отворами збігаються з осями пальців суміжних траків, при цьому пальці запресовані в вуха суміжних траків з різних сторін і чергуються по довжині гусениці, сполучними елементами розгорнуті назустріч один одному з урахуванням кута попередньої збірки і вільними кінцями введені в отвори сполучних елементів.2. 1, відрізняється тим, що на одному з двох вільних кінців пальців, що з'єднують нерозчленовані траки, Я розміщений стопорний елемент, наприклад пруасииааи шайба, довжина осьової фіксації впала ЩС:1Винахід відноситься до транспортного машинобудування, переважно до виробництва транспортних засобів на гусеничному ході. гусеничний ланцюг з послідовними гумометалевими шарнірами, що містить траки, в яких встановлені послідовні гумові пальці 1.Недоліком такого гусеничного ланцюга є мала активна довжина гумових елементів (не більше 40-50% загальної ширини гусениці) і, як наслідок,. Крім того, збільшення довжини шарніру, що супроводжує зростання потужності машини, викликаєтехнологічні труднощі в забезпеченні необхідної співвісності вушок траків. Відома також гусенична ланцюг з паралельними гумометалевими шарнірами, що містить траки з вушами і запресованими в них гумовими металевими пальцями, пов'язані перпендикулярно розташованими до них з'єднувальними. з наявністю кріпильних виробів, що зв'язують бічні з'єднувальні скоби з пальцями, які мають тенденцію до самовідгвинчування, складність конструкції (багатоелементність), підвищена матеріаломісткість, пов'язана з наявністю кріпильних виробів і обумовлена цим підвищена трудомісткість складання розбирання. Метою винаходу є підвищення надійності, спрощення конструкції трудомісткості складання-розбирання гусеничного ланцюга, Поставлена мета досягається тим, що в гусеничній ланцюга з паралельними гумометалевими шарнірами, що містить траки з вушками і запресованими в них гумовими металевими пальцями, пов'язані перпендикулярно розташованими до них з'єднані з ними; з сполучними елементами у вигляді пластин з отворами, осі яких збігаються з осями пальців суміжних траксв, при цьому пальці запресовані в вуха суміжних траків з різних сторін і чергуються по довжині гусениці, сполучними елементами розгорнуті назустріч один одному з урахуванням кута попереднього складання і вільними кінцями 5 10 15 20 25 30 35 40 45 дени в отвори сполучних елементів. 50Крім того, на одному з двох вільних кінців пальців, що з'єднують нерозчленовані траки, розміщений стопорний елемент, наприклад пружинна шайба, для осьової фіксації пальця.На фіг. 1 зображено гусеничний ланцюг (її частина) зпаралельними гумометалевими шарнірами, що має розчленований 2ні траки; на фіг. 2 - те ж, яка має нерозчленовані траки. та металевими втулками-обмежувачами радіальної деформації). Перпендикулярно одному з кінців обгумованого пальця 3 і обгумованого пальця 4 виконані металеві елементи у вигляді пластин 5 і 6. Пластини 5 і 6 мають отвори, осі яких збігаються з поздовжніми осями сусідніх гумових пальців 4 і 3. в сусідні вуха сполучних траків 1 і 2 так, що пластини 5 і 6 пальців 3 і 4 розгорнуті один до одного і зорієнтовані щодо траків 1 і 2 з урахуванням попереднього. ного кута складання, а вільні кінці гумових пальців 3 і 4 введені в отвори пластин 6 і 5 відповідно. Пластини кожного траку розташовані по черзі з внутрішньої та зовнішньої сторони гусеничного ланцюга. Розчленовані траки мають центральні сполучні вставки 7, які можуть виконувати функції змінної цівки або спрямовуючого гребеня. З'єднувальна вставка являє собою клемове з'єднання, стягнуте болтами 8.Гусеничний ланцюг з паралельними гумометалевими шарнірами (фіг: 2) містить нерозчленовані траки 9, в яких встановлені паралельні гумові пальці 10 і 11 обрезиненные 1 ями. На одному з вільних кінців встановлених в отвори пластин 12 і 13 паралельних пальців 11 і 10, що з'єднують нерозчленовані траки 9 розміщений стопорний елемент 14 (пружинена шайба) для осьовоїфіксації обгумованих пальців. Гусеничний ланцюг з паралельними гумометалевими шарнірами працює наступним чином. елементи пальця 4.При збільшенні тягового зусилля, що викликає деформацію гумових елементів до допустимої величини, паралельно гумовим елементам тягове навантаження передається металевими втулками-обмежувачами радіальної деформації, встановленими між гумовими елементами. ліновані траки 1 (фіг. 1) з лівого боку запресовуються обгумовані пальці 3, причому металеві пластини 5 розгорнуті в бік суміжного траку 2 з урахуванням попереднього кута складання, Аналогічно в розчленовані траки 2 з правого боку запресовуються гумові пальці 4, причому тракту 1 з урахуванням попереднього кута складання. Потім траки 1 і 2 з'єднуються введенням вільних кінців гумових пальців 3 і 4 в отвори металевих пластин 6 і 5 відповідно. .При складанні гусениць з нерозчленованими траками 9 (фіг. 2) спочатку проводиться запресування пальців 10 і 11 і потім з'єднання траків аналогічно описаному. Потім фіксуються пальці від осьового зміщення стопорними елементами 14. 4При використанні пропонованого з'єднання суміжних гумових пальців стає неможливим їх взаємний поворот щодо поздовжніх осей і забезпечується сприйняття пружних знакозмінних моментів, що виникають у шарнірах при відносномуповороті траків. Крім того, металеві елементи, виконані перпендикулярно одному з кінців кожного гумового пальця, сприймають і передають зусилля, що розтягують ланцюг, і при необхідності можуть виконувати функції елементів зачеплення (для гусеничного ланцюга з нерозчленованими траками). 15 При використанні пропонованого гусеничного ланцюга з паралельними гумометалевими шарнірами підвищується надійність ланцюга за рахунок виключення бічних з'єднувальних скоб з болтами, що швидко зношуються, зменшується кількість механічно оброблених деталей, спрощується конструкція і знижується матеріаломісткість гусеничної ланцюга рахунок усунення необхідності установки і зняття з траків кріпильних виробів.
АЛТАЙСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ ІМ. І. І. ПОЛЗУНОВА
ТОЛЧИНСЬКИЙ НАУМ АБРАМОВИЧ, СТАРОДУБЦІВ ВОЛОДИМИР ФІЛІППОВИЧ, КОНИЩІВ СЕРГІЙ МИКОЛАЄВИЧ, СКУРАТІВСЬКИЙ МИХАЙЛО ПЕТРОВИЧ, БЕЙНЕНСОН В'ЯЧЕСЛАВ ДАВИДОВИЧ
