Характеристика видів та деталей взуття

Розміри та конструктивні особливості деталей верху взуття, ступінь закриття стопи та гомілки ноги визначають вид взуття. До основних видів взуття належать чоботи, черевики, черевики та туфлі. Різновидами основних видів є: чобітки, напівчобітки, сандалі, сандалії, туфлі літні, чув'яки і т.д.

Взуття може мати понад 30 видів деталей. Кількість і форма, розміри та розташування деталей, способи з'єднання їх між собою різні. Залежно від розташування всі деталі поділяються на деталі верху та низу. Деталі верху покривають стопу зверху. Деталі низу розташовуються між стопою та опорною поверхнею. Деталі верху та низу поділяються на зовнішні, внутрішні та проміжні.

Зовнішні деталі верху взуття розміщуються зовні. До них відносяться: перед, халява, союзка, шкарпетка, берці, задинка, задній зовнішній ремінь, через підйомні ремені і т.д.

Внутрішні деталі верху взуття стикаються з ногою. Сюди відносяться: підкладка, штаферка, підряд, підшивка, задній внутрішній ремінь, підблочник, підкручник.

Підкладка – комплект внутрішніх деталей верху, призначений для покращення гігієнічних та теплозахисних властивостей взуття. Підкладка захищає стопу від швів, а зовнішні деталі верху від дії поту.

Проміжні деталі верху взуття розташовуються між зовнішніми та внутрішніми деталями. До них відносяться: задник, піднос, міжпідкладка, боковинка, міжпідблочник, закріплення.

Деталі низу взуття знаходяться під ходовою поверхнею стопи.

Зовнішні деталі низу взуття знаходяться зовні та не стикаються з поверхнею стопи. До них відносяться: підошва, підмітка, підкладка, обведення, рант, каблук, набійка, флік, обтяжка каблука, підкладка.

Внутрішні деталі низу взуття стикаються зі стопою. До них відносяться:основна устілка, підп'ятник, вкладна устілка, напівустілка.

Проміжні деталі низу взуття розташовуються між зовнішніми та внутрішніми деталями низу. До них відносяться: гелю, простилка, платформа.

Задник - проміжна деталь верху взуття, розташована в частині п'яти і призначена для збереження її форми.

Підносок - проміжна деталь верху взуття, розташована в частині шкарпетки і призначена для збереження її форми.

Підошва – зовнішня деталь низу взуття, розташована під усією ходовою поверхнею стопи.

Основна устілка - внутрішня деталь низу взуття, розташована під ходовою поверхнею стопи. До основної устілки прикріплюють заготівлю, підошву, рант і т.д.

Гелю - проміжна деталь низу взуття, призначена для надання жорсткості і формостійкості гелевої частини низу взуття.

Вкладна устілка - внутрішня деталь низу взуття, що відповідає за формою основної устілки, призначена для покращення внутрішнього вигляду та гігієнічних властивостей взуття.

Напівстілка - внутрішня деталь низу, за формою та розмірами, що відповідає п'ятково-гелянковій частині основної устілки.

Підп'ятник - внутрішня деталь низу взуття, що відповідає формі частини п'яти основної устілки і виконує функції вкладної устілки.

Розташування основних деталей верху та низу взуття представлене на рис. 21.

Залежно від інтенсивності впливу при носінні деталі поділяються на відповідальні та менш відповідальні. До відповідальних деталей відносяться: носок, союз, перед, задній зовнішній ремінь, підошва, підмітка, набійка, основна устілка, рант.

За ДСТУ 23251-83 «Взуття. Терміни визначення», за зразками взуття та схемами з'ясуйте найменування та місцезнаходження деталей верху танизу (зовнішні, внутрішні та проміжні). Результати оформіть у такому вигляді (табл.57):

Мал. 21. Деталі верху

а) чоботи: 1 - халява, 2 - перед, 3 - задінка, 4 - задній зовнішній ремінь, 5 - підошва, 6 - підкладка, 7 - каблук;

б) черевик: 1 – союзка. 2 - шкарпетка, 3 - задинка, 4 - берці, 5 - задній зовнішній ремінь, 6 - язичок, 7 - закріпка, 8 - підошва, 9 - каблук, 10 - набійки, 11 - підкладка, 12 - задник, 13 - підносок, 14 - боковинка, 15 - підблочник, 16 - штаферка, 17 - задній внутрішній ремінь,

18 - підп'ятник, 19 - гелю, 20 - устілка, 21 - вистилка

Кріплення низу та верху взуття здійснюється різними способами, які можна розділити на 4 групи:

хімічні: клейової, гарячої вулканізації, ливарної;
ниткові: рантовий, рантово-прошивний, прошивний, доппельний, сандальний, бортовий тощо;
гвинтово-цвяхові (шпилькові) - гвинтовий, цвяховий, шпильковий;
комбіновані - рантово-клейовий, допельно-клейовий, рядково-клейовий, рядково-ливарний, клеє-прошивний і т.д.

За ДСТУ 23251-83 «Взуття. Терміни визначення» ознайомтеся із загальними поняттями та ознаками класифікації взуття. Результати оформіть у вигляді таблиці 58:

1: Проведення експертизи якості взуття за зовнішнім виглядом, відсутністю чи наявністю дефектів органолептичним методом.

При органолептичному методі повний огляд взуття проводиться відповідно до наступних прийомів:

1-й прийом (рис. 22 а): взуття розташовується підошвами від себе. Зовнішнім оглядом встановлюється парність взуття за матеріалами, кольором, кроєм, обробкою; визначається якість виконання основних та декоративних швів; стан матеріалів верху, симетричність розташування однойменних деталей у парі та наявністьперекосів деталей у напівпарі. Дефекти (перекіс деталей, несиметричність розташування шкарпеток, берців, блочок тощо) вимірюються і зіставляються з вимогами НД. Промацуванням перевіряється щільність шкіряних матеріалів та наявність задушливості, правильність встановлення жорстких підніжок та їх жорсткість, а також міцність з'єднання накладного носа з союзкою. Формостійкість жорстких підносків перевіряють шляхом натискання великими пальцями на шкарпетки. Шкарпетки від натиску не повинні деформуватися (за винятком 1/3 довжини шкарпетки, що прилягає до союзки), тверда частина шкарпетки повинна переходити в м'яку поступово, без різких провалів. Якщо у взутті використані еластичні підноски, то шкарпетки від натиску деформуються, але після зняття тиску на частину шкарпетки повинні відразу відновлювати початкову форму;

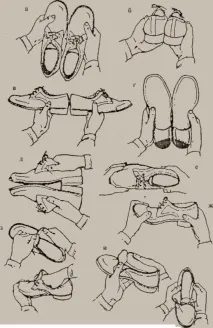

Мал. 22. Прийоми огляду шкіряного взуття

2-й прийом (рис. 22 б): напівпари розташовуються частиною п'яти до себе, підошвами вниз. Зовнішнім оглядом та вимірюванням визначається перекіс заднього зовнішнього ременя або шва; зовнішнім оглядом - якість формування п'яткової частини, встановлення та оздоблення підборів і набійок, якість збирання шкіряного підбора, відповідність кольору підбору кольору заготовки. У частині п'яти не повинно бути зморшок і складок, нависання задника над підбором, ущелин між підбором і підошвою, а межа повинна бути чітко вираженою. Промацуванням визначається жорсткість та висота задників, щільність прилягання підборів до підошви;
3-й прийом (рис. 22): напівпари з'єднуються по лінії заднього зовнішнього ременя або шва, підошвою вниз, зовнішньою стороною до себе. Зовнішнім оглядом та вимірюванням перевіряється парність взуття по висоті берців, задинок, каблуків. Парність задинок і берців по висоті перевіряють, піднімаючи шкарпетки обох напівпар(Рис. 29 б). Одночасно визначають наявність дефектів на деталях, правильність рядків верху, стан бічної поверхні каблуків та урізу підошв із зовнішнього боку взуття. У взутті на середньому, високому та особливо високому підборах для перевірки парності по висоті підбора праву напівпару перевертають підошвою вгору. Промацуванням визначається симетричність розташування крил задника;
4-й прийом (рис. 22 г): напівпари розташовуються підошвами до себе. Зовнішнім оглядом перевіряється стан ходової поверхні підошви каблука, правильність розташування кріпителів, закладення порізки у взутті ниткових методів кріплення, парність взуття за розмірами підошв і підборів, стан маркування. У разі потреби вимірюється довжина, ширина підошви та каблука;
5-й прийом (рис. 22 д): напівпари поєднуються ходовою поверхнею один до одного, при цьому взуття повертається внутрішньою стороною до себе. Зовнішнім оглядом перевіряється парність взуття по довжині та товщині підошви, наявність дефектів у матеріалах верху, якість обробки урізу підошви та підборів, якість виконання сполучних швів. Промацуванням визначається наявність ущелин між верхом і каблуком, між фліками та кранцем, а також виступ грані устілки за підошву;
6-й прийом (рис. 22 е): при зовнішньому огляді кожної напівпари встановлюються дефекти матеріалів верху та якість обробки взуття, перевіряється щільність матеріалів верху, стягнутість і чистота рядків, правильність розташування блоків, гачків;
7-й прийом (рис. 22 ж): проводиться для кожної напівпари окремо. Перевіряється пружність геленка, якість та гнучкість підошви з деталями верху;
8-й прийом (рис. 22 з): перевіряється стан внутрішньої частини кожної напівпари взуття. Зовнішнім оглядом та промацуванням визначається наявністьскладок, бугрів на внутрішній поверхні підкладки та устілки, механічних пошкоджень, відповідність висоти задника висоті задинок;
9-й прийом (рис. 22 і): перевіряється правильність і чіткість маркування на внутрішній частині кожної напівпари взуття, стан заднього внутрішнього ременя, якість приклеювання підкладки до задника, правильність встановлення підблочників та якість закріплення блоків та гачків, стан швів на підкладці.

Наприкінці огляду перевіряють ідентичність маркування лівої та правої напівпар, ступінь піднесеності шкарпеток та відхилення ходової поверхні підборів від горизонтальної поверхні опори, а також стійкість взуття. Для цього ставлять пару взуття на стіл та уважно оглядають обидві напівпари.

При контролі якості взуття органолептичним методом застосовують різні інструменти та найпростіші вимірювальні пристосування для визначення лінійних розмірів взуття - висоти, довжини взуття, довжини та ширини підошв і устілок, ширини берців черевиків і халяв чобіт, висоти каблука, піднесеності шкарпетки та взуття , висоти та перекосу задників, перекосу берців та задника зовнішніх ременів

Висота взуття для різних видів взуття визначається:

для чобіт - відстанню по середній лінії зовнішньої сторони від верхнього краю халяви до верхньої грані підошви або підкладки;
черевик - відстанню по вертикалі від середньої точки верхнього канта внутрішнього берця до верхньої грані підошви або підкладки;
напівчеревиків та туфель - відстанню по лінії заднього шва або середньої лінії зовнішнього заднього ременя від верхнього канта до підошви, підкладки або до підбора (у разі кріплення його безпосередньо до частини п'яти взуття).

Довжина взуття визначається відстанню по горизонталі від найбільш опуклої.точки п'яткової частини до найвіддаленішої точки носкової підошви.

Ширина берців - відстанню по верхньому канту з внутрішньої сторони від лінії заднього шва або середини ширини заднього зовнішнього ременя до кута, що утворюється верхнім і переднім краями берця. При закруглених кутах берців - до точки перетину з дотичної, перпендикулярно до переднього краю берця.

Ширина халяв - відстанню в нижній частині у верхньої точки шийки переда і до верхньої частини перпендикулярно передньому краю халяви.

Висота каблука - відстанню по вертикалі від грані сліду закруглення п'яти по задньому шву до ходової поверхні набійки за вирахуванням товщини деталей низу в пучковій частині (підошви платформи, декоративного ранту).

Довжина шкарпеток - відстанню від грані кріплення підошви до заготівлі до середини прикріплення союзки.

Піднесеність шкарпеток - відстанню по вертикалі від горизонтальної площини, де встановлено взуття, до нижньої межі урізу підошви в шкарпетці.

Висота задників у черевиків, напівчеревиків і туфель визначається відстанню по вертикалі заднього шва або середньої лінії заднього зовнішнього ременя від лінії з'єднання п'яткової частини взуття з підошвою, підкладкою, платформою або каблуком до верхньої грані задника, що визначається на дотик; у чобіт - відстанню по вертикалі заднього шва від лінії з'єднання п'яткової частини з підошвою або підкладкою до верхнього горизонтального рядка.

Правильність встановлення каблуків у взутті характеризується повним збігом їх ходової поверхні з горизонтальною площиною та відсутністю перекосу каблука по відношенню до середньої лінії частини п'ятової взуття.

Можливі перекоси деталей взуття визначаються:

у берців - різницею результатів вимірювання висоти внутрішньої тапольовий сторін берців напівпар взуття; вимірювання виробляють по вертикалі від середини країв берця до межі підошви;
каблука - розбіжністю прямої лінії, перпендикулярної ходової поверхні набійки, із середньою лінією п'яткової частини;
задніх зовнішніх ременів або задніх швів - по розбіжності прямої, проведеної вздовж шва або ременя і поділяє його на дві рівні частини, із середньою лінією частини п'яти взуття. Вимірювання проводять у верхнього краю та біля основи. Перекос вважається максимальне значення відхилення.

Результати огляду пари взуття оформлюються у такому вигляді (табл.59):

Результати дослідження взуття органолептичним методом
