Як класти шведську піч із цегли.
Добре, коли у селищі, де розташована ваша дача, є лінійний газопровід, тоді поставив газовий котел та не знай проблем. Все максимально просто та надійно. А якщо немає газопроводу, тоді залишається одна надія – проста, складена з цегли – піч! Звичайно, сьогодні печі будуються з урахуванням численних напрацювань у пічній справі та суворого дотримання фізичних законів. Про одну з таких чудо печей сьогодні й йтиметься. Це піч В.А.Потапова, при досить маленьких розмірах: - Довжина - 510мм - ширина - 640 мм - Висота - 1820 мм
Вона може добре впоратися з обігрівом будинку до 60 кв. метрів. Втім, у неї досить просто монтується теплообмінник, тоді й усі двісті квадратів не страшні. Але про все лад.
1. Приступаємо до роботи – готуємо матеріал
Обов'язково рекомендую, перш ніж розпочати роботу, приготувати весь необхідний матеріал для кладки печі. Це не тільки докоряє кладці, але й зберігає цілісність технологічного процесу.
Для роботи нам знадобиться: - 5 мішків пічної суміші на основі червоної глини,

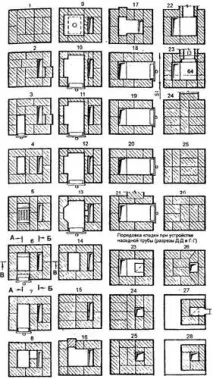

Вся піч є двадцять вісім рядів кладки.
2. Початок. Готуємо фундамент
Будь-яка піч, незалежно від її розмірів та розташування обов'язково встановлюється на фундамент. Причому його потрібно встановлювати обов'язково на заздалегідь підготовлену піщану подушку, попередньо підсиливши по периметру і в центрі за допомогою паль опущених на глибину не менше 70 см.
Саму подушку під кладку обов'язково армуємо арматурою або сіткою для кладки.
Потім поверх розстилаємо шар руберойду або іншої гідроізоляції, причому обов'язково кілька шарів. Одночасно із заливкою печі готуємо цеглу для кладки, проклеюючи її лицьову сторону будівельним скотчем. Ця маленька хитрість позбавить вас втрати часу на кладці облицювальних рядів печі.
3. Зольник і піддувало
Викладаємо перші три ряди та закладаємо зольник та піддувало. На цьому етапі робіт дуже важливо вивести лінійні розміри печі та її габарити. Коли камеру під зольник викладено, піднімаємо ще два ряди та готуємо місце під колосник.
Часто пічники накладають колосник поверх кладки, прикручують його дротом, який ховають у внутрішню кладку. Я роблю інакше, всі елементи укладаю, що називається «ЗАПІДЛИЦЯ», для цього я болгаркою і відрізним кругом по кераміки виймаю на цеглині паз товщиною, що дорівнює елементу печі, який я збираюся вставити, виходить і надійніше і набагато красивіше.
На цьому етапі робіт дуже важливо закласти мережу повітроводів печі, вони дадуть підвищення ККД і тепловіддачу внаслідок природної циркуляції конвекційних потоків.
4. Викладаємо топкову камеру
Для того, щоб піч забезпечувала досить високу тепловіддачу, але при цьому була довговічною і водночас пожежобезпечною, я застосовую одну хитрість – подивіться на фото:
На цій фотографії видно, що правий край камери згоряння виконаний з цегли в «чверть» завтовшки. Це робиться з двох причин, по-перше, я, таким чином, не роблю надмірну товщину стінок, а по-друге, підвищую тепловіддачу печі.
Не хвилюйтеся ті, хто вважає, що ця тонка стінка не витримає тривалої експлуатації. Я впритул до стінки укладаю базальтовий картон товщиною 5 мм, і вже до нього, з боку топки викладаю вогнетривку цеглу, поставлену на «ребро». Виходить дуже міцна і в той же час "витривала" конструкція.
Відкриваю ще один секрет кладки.
Я, починаючи новий ряд, кладу два металеві прути завтовшки 8 мм, під кладку, в розчин. І під цеглу на іншому кінці ряду, я роблю те саме. Таким чином, у мене закладається товщина всього ряду кладки. При цьому я не використовую ниточок, які тільки заважають під час роботи і забирають час. Як я вивів товщину шва, потім з допомогою будівельного рівня виводжу весь ряд.
Тим самим я значно скорочую час кладки як окремого ряду, так і печі в цілому. Тим більше, що піч прикрашається декоративною цеглою, як по кутах, так і по фасаду виробу, а це вимагає особливої уваги та відповідальності в роботі.
Зверніть увагу на наступне фото. Тут показано закінчення робіт з монтажу камери згоряння. Поверх цього ряду ляже варильна чавунна панель на одну конфорку.
5. Перев'язка рядів, та викладання димаря
Одинадцятим рядом створюємо перекриття камери згоряння і закладаємо отвір під дверцята для чищення димоходу з боку варильної поверхні, а з боку топки просто піднімаємо суцільні ряди до висоти 21-го ряду.
Зверніть увагу на 11 ряд кладки. Це обв'язувальний ряд зсередини,якого покладено металевий куточок. Дуже не люблю печі, у яких металеві частини стирчать на фасаді. Я ховаю їх усередину, а зовні викладаю декоративний клиновий замок, доповнений кладкою цегли, що виступає на 10% загальної своєї довжини. Це компенсує товщину металевого куточка, і в той же час надає декоративності печі.
Вид з боку залу (вітальні):
З боку кухні:
При приготуванні іноді буває так, що їжа проливається з каструль на плиту і прогоряє. Ця піч не дає можливості бризкам потрапляти на стіни, а гар і запах тут же витягуватимуться в димар.
У 16 та 17 ряді робимо об'єднання димаря від топки та димаря над варильною поверхнею. Це дозволить нам заощадити цеглу і в той же час полегшить конструкції. Піднімаємо димар під стелю і виводимо його в заздалегідь підготовлений отвір.
Сьогодні за пожежними вимогами ширина технологічного проходу через дерев'яну конструкцію має бути не менше 75 см по одній стороні. Це три цеглини. Це дуже важлива вимога щодо пожежної безпеки. Тому що знаю безліч прикладів, коли страхова компанія відмовляла у виплаті по страховці у разі пожежі, яка виникла через недостатнє розведення димоходу через стелю чи дах.
Порожнечі обов'язково заповнюйте негорючим утеплювачем. На мій багаторічний досвід, найбезпечнішим і найнадійнішим вважаю базальтову вату.
6. Будуємо трубу
Перш ніж будувати димар на даху та виводити трубу на вулицю, будуємо на даху «гніздо».
Ця конструкція дозволить вам не ганяти підмайстер за кожною цеглою вгору вниз, до того ж значно зменшить загальний час виконання робіт на даху. Це «гніздо» дозволяє вмістити до 200 штук цегли. ПриПри цьому навантаження на дах буде не менше тонни, заздалегідь прорахуйте, чи зможе ваш дах витримати його.
Ось як гніздо виглядає на іншому кінці схилу даху:
Саме навантаження з обох схилів даху не дозволить його змістити від первісного положення або просто деформувати. На відміну від основної кладки печі, міняємо пічний розчин на звичайний цементно-піщаний. Готуємо його у пропорції 1:3. Одна частина цементу, три частини піску. Пісок має бути без будь-яких домішок. Я його зазвичай промиваю під натиском води, щоб з нього пішла домішка глини, землі та іншого сміття. І лише потім його закладаю у кладку. Хтось скаже, що це зайва робота – ваша справа, але лізти раз на рік, щоб підлатати трубу – це не для моїх конструкцій. Зазвичай, вони служать без ремонту до 15 років. Причин тут дві:
По-перше, я для кладки труб використовую цеглу марки М500, яка відмінно витримує перепади температур. Уявіть, що на вулиці мінус 30, а дим нагрівання цегла зсередини обов'язково змусить осісти конденсат зовні, який замерзне, і якщо ваша цегла скажемо М-150, то через пару сезонів, він просто почне сипатися від руйнівного впливу води, а М500 граючи витримає і 10 років експлуатації.
По-друге, міцніший цементний розчин не дасть цегляній кладці розпастися через атмосферні дії (дощ, туман, сніг). Все це призводить до того, що димар довгі роки надійно служить і не виходить з ладу.
Після того як труба викладена, обов'язково закриваємо шахту димоходу кришкою.
7. Чистове оздоблення
Перед початком експлуатації робимо дві речі: Перше - чищення поверхонь від будівельного скотчу і затирання поверхні печі від розчину, що налип.
Для цього я спочатку використовую жорсткий віник ігубку для миття машин. Як правило, розчин вже схопився і ви його не викришите зі швів. Віник лише видалить надлишки, а потім вологою губкою з мильним розчином проходьте всю поверхню печі.
Друге – сушіння виробу. Раджу не протоплювати пекти раніше ніж за два тижні після закінчення будівництва. Рівномірне сушіння в природних умовах дасть можливість розчину повністю затвердіти, а не висохнути під впливом полум'я при цьому, не встигнувши схопитися.
І коли ви помістите вологу руку в топку, відчуєте помітну тягу при відкритій юшці - то все можна затопити піч вперше.
От і все. Пекти готова. Найголовніше терпіння і трохи досвіду!
