Як укладати дренажні труби правильно
Укладання труб для відведення ґрунтових вод із культурної земельної ділянки вимагає дотримання певних умов. Вибір способу обладнання дренажу здійснюється на підставі геологічних та сейсмічних показників ділянки.
Існує кілька способів відведення надлишків вологи з поверхні земельної ділянки, призначеної для будівництва будівлі або сільгоспугідь. Найбільш поширеною дренажною системою є «ялинка», що є трубою-колектором, з обох боків якої монтується мережа труб-збирачів. Дренаж фундаменту полягає у укладанні дренажної труби по периметру будинку.
Порядок монтажу дренажної мережі

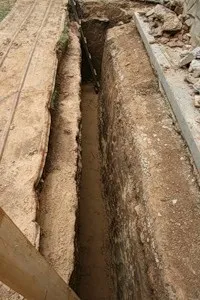

1. Глибина траншеї для прокладання дренажних труб повинна перевищувати розрахункову глибину залягання системи не менше ніж на 30 см. Для забезпечення стабільної функціональності водовідвідної системи трубопровід доцільно заглиблювати нижче зони промерзання ґрунту. Дренажна система для фундаменту монтується нижче за фундаментну подушку.
2. Ухил дна траншеї регулюється засипкою (піском, щебенем або керамзитом дрібної фракції). У процесі укладання трубопроводу ухил системи повинен становити понад 3 про.

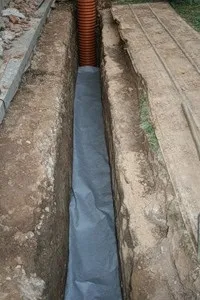

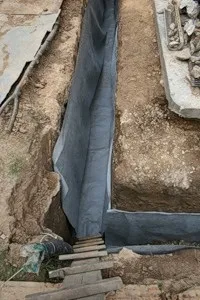

3. Перед монтажем водовідвідних труб дно траншеї укладається шар гідроізоляційного матеріалу, що покривається шаром (до 50 см) річкового піску, фракцією близько 32 мм. Піщана подушка виконує функцію фільтра, а також служить амортизатором для труб, служить захистом від механічних впливів, дозволяє воді вільно стікати в місце відведення.

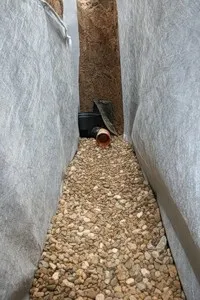

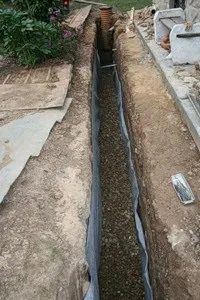

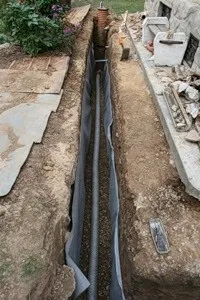

4. На піщану подушку засипається гравій, щебінь або керамзит шаром до 20 см, на який укладаютьсяводовідвідні труби. Будівельний матеріал високої пропускної здатності забезпечує постійний відтік підґрунтових вод з ділянки. Для запобігання засміченню труб сміттям труби можуть бути обгорнуті будівельною сіткою, геотекстилем або нетканим полотном. Захисний матеріал повинен обмотувати труби з більшим нахлестом.
5. При монтажі відведення ґрунтових вод нарощування трубопроводу здійснюється за допомогою сполучної муфти або зварювання.
6. Верхній рівень траншеї засипається шарами щебеню та піску (до 30 см). Фільтруючий матеріал захищає дренажну систему від динамічних навантажень, пропускає підґрунтову воду, одночасно очищаючи її від твердих домішок.
7. Як верхній шар засипки може використовуватися грунт, що звільнився при копанні траншеї. З земляної маси видаляються великі тверді фрагменти, поверхня траншеї ущільнюється, залишається у спокої до природного усадки пухкого грунту.
Дренаж для фундаменту
Система для дренажування ґрунту під фундаментом будівлі здійснюється методом укладання труб по периметру споруди.
У процесі спорудження дренажного трубопроводу навколо фундаменту будівлі попередньо провадиться його гідроізоляція. Верхній шар водостійкого матеріалу має виступати над поверхнею ґрунту. Як гідроізоляційний матеріал може служити руберойд або поліетиленова плівка.
Після цього на дно траншеї засипається пісок, утрамбовується з ухилом у напрямку від будівлі. Дренажна система засипається щебенем, піском та ґрунтом.
