Як зробити універсальний фундамент за технологією ТИСЕ своїми руками
Одним з різновидів основи є фундамент ТІСЕ, що найбільш вдало підходить для приватного будівництва. Сама основа виглядає як багато опор, кожна з яких має розширення в нижній частині, додатково поверх може виконуватися заливання стрічкового фундаменту.
Завдяки своїй технології виготовлення опори дуже стійкі до впливу навантажень, що може чинитися на них у процесі експлуатації. Однією з головних переваг цієї основи є його недорога ціна та можливість виготовлення своїми руками.
Чим відрізняється фундамент ТІСЕ від інших типів основи
За технологією виготовлення фундамент ТІСЕ дуже схожий на виконання звичайної стовпчастої або стовпчасто-стрічкової основи. Однак, на відміну від них, має ряд додаткових переваг, які обґрунтовують його застосування.
Основною перевагою цього типу основи є його відносно недорога вартість, оскільки матеріалів для його виготовлення використовується мінімально можлива кількість. При цьому немає необхідності купувати якесь спеціалізоване обладнання, бур для виготовлення свердловин цілком реально зібрати самостійно.
Менш витратний вид фундаменту досить складно знайти:
- Завдяки особливостям конструкції виконання фундаменту за технологією ТИСЕ здійснюється на різних грунтах. Це може бути суглинок, пісочний, торф'яний або заболочений ґрунт, при цьому розташування підземних вод практично не має значення;
- Застосування фундаменту можливе навіть у областях із підвищеною сейсмічною активністю та в умовах вічної мерзлоти;
- Це,мабуть, один із небагатьох видів фундаменту, якому не страшні сезонні деформації ґрунту або поява плавунів;
- Стійкий фундамент і до вібрацій, що передаються з основи, тому його сміливо можна застосовувати поблизу автомобільних магістралей, залізниць та промислових зон;
- Завдяки настільки низьким вимогам до властивостей ґрунту, місце під будівництво вибирають на підставі своїх переваг, не виходячи з характеристик ґрунту.Докладні розміри фундаменту ТІСЕ для будівництва
Єдина ділянка, де виконання фундаменту ТІСЕ неможливе – це скельна порода;
Недоліки фундаменту ТИСЕ виявляються переважно під час будівництва.
Для виготовлення якісно виконаного фундаменту, який справді виконуватиме своє призначення, дуже важливо правильно його розрахувати, а згодом розмітити ділянку.
Існує спеціальна методика з розрахунку, що враховує всі параметри майбутнього будинку, його вагу та навантаження, які будуть опинятися на основі.
У результаті ви отримаєте необхідні дані по глибині свердловин, через який крок їх необхідно виконати, а також загальна кількість опор.
Сам процес будівництва фундаменту за технологією ТИСЕ досить трудомісткий і займає досить великий проміжок часу, тому що навіть під невеликий будиночок дачного типу необхідно пробурити не менше 50-60 свердловин.
Втім, ця проблема вирішується попереднім розм'якшенням землі перед бурінням. Для цього пробуріть неглибокий отвір на місці майбутнього стовпа та залийте тудикілька відер води. Наступного дня робота піде набагато швидше.
Виготовлення фундаменту за технологією ТИСЕ
Спочатку готується місце для будівництва, знімається родючий шар, а заглиблення, що утворилося, засипається піском.
До речі, багато будівельників не виконують навіть цієї елементарної підготовки, встановлюючи фундамент на вирівняний майданчик.
Причому згодом це ніяк не позначається на якості основи, оскільки в основному виготовляється висячий ростверк. Якщо будова розташована на схилі, правильним рішенням буде виконання ступінчастої основи.
Розмітка ділянки під будівництво
Після підготовки та очищення території необхідно провести розмітку для майбутнього фундаменту.
При цьому використовуються звичайні кілочки та туго натягнута волосінь.
- На цьому етапі важливо визначити нульовий рівень ростверку, який піднятий над поверхнею землі 40-50 см, і відзначити його на кілочках.
- Під час цього процесу обов'язково перевіряємо горизонтальність натягнутої волосіні.
- Насамперед розмічається периметр будівлі, згодом проводиться осьова розмітка для внутрішніх несучих стін.

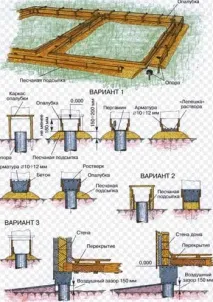

По розмітці рекомендується попередньо встановити знімний каркас вимощення, нижня частина якої є опалубкою з товстих дощок, верхня з брусків відзначає нульовий рівень. По брусках розмічається розташування зовнішніх і внутрішніх сторін стін і відзначається місцезнаходження центральної осі опор.
Підготовка свердловини під палі

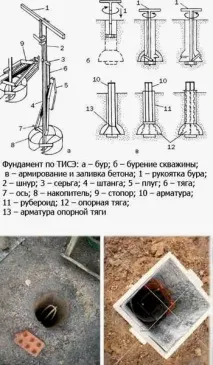

Після визначення точок, де пробурюватимуться отвори, прибираємо знімнувимощення і можна приступати до виконання свердловин. Залежно від розрахованих параметрів фундаменту застосовують один із трьох типових бурів:
- ТИСЕ-Ф і ТИСЕ-2Ф мають можливість виконати свердловини діаметром 20 см, причому 2Ф здатний розширити основу до 50 см;
- ТИСЕ-3Ф виконує свердловини розміром 25 см, буром можна працювати удвох. Виглядає інструмент як звичайний будівельний бур з ріжучим пристосуванням унизу і подовжується за рахунок накручування додаткових штанг;
- Для оптимізації процесу, особливо якщо фундамент виготовляється своїми руками поодинці, рекомендується проводити буріння комплектами по 3-5 свердловин;
Після того як пробурені всі отвори і заповнені розширення, свердловини встановлюють прути діаметром 10-14 мм для армування опори.
Як правило, на один типовий стовп використовується пруток вигнутий буквою П, довжина якого визначається з розрахунку дві висоти стовпа плюс подвійний допуск на ростверк 15 см.
При цьому армуючий елемент встановлюється по центру і зверху обв'язується дротом. Для армування стовпів та ростверку необхідно застосовувати лише чисту арматуру без слідів іржі та забруднень.
Останнім етапом підготовки є гідроізоляція. Матеріал, що найбільше підходить для виконання цієї роботи – це руберойд, який нарізають необхідними шматками, скручують і вставляють в отвори. Для закріплення руберойду можна скористатися скріпками.
Верхній край матеріалу, що стирчить із землі, присипають на зовнішній стороні додатковим ґрунтом, який згодом ретельно ущільнюють.
Заливка стовпів бетонним розчином
До виконання бетонних стовпів пред'являються загалом ті ж вимоги, що і при виготовленні звичайних монолітних стовпчастих фундаментів:
- Бетонування опор також рекомендується проводити чергами по 3-5 стовпів за одну заливку. Рекомендується заповнювати всі отвори до проектної позначки, не допускаючи виникнення шарів. Можливе виконання голови палі, під яку використовується труба більшого діаметра;
- Заливання проводять бетоном марки не нижче М300 з додаванням щебеню фракцією 25 мм;
- Цементний розчин повинен мати консистенцію густої сметани, з таким розрахунком, щоб бетон безперешкодно укладався між армуючим прутом;
- Для підвищення міцності стовпа застосовують віброущільнювачі, щоб позбавитися каверн і порожнеч при виготовленні;
- Після заливання рекомендується залишити їх на попереднє просушування.
Виготовлення ростверку
Зовнішня частина фундаменту за технологією ТИСЕ також виконується за типовими технологіями виготовлення стрічкового фундаменту. При цьому враховуйте, що висячий ростверк повинен розташовуватися на відстані 5-15 см від поверхні землі, залежно від ступеня пучинистості ґрунту.
Виконувати занадто високий ростверк не має великого сенсу, так як це тільки ускладнить конструкцію, при цьому звівши нанівець одну з основних переваг фундаменту ТИСЕ - легка вага основи та її невелику вартість.
-
Робимо підсипку з піску, по якому заливатиметься стрічковий фундамент.
Доцільність виготовлення фундаменту ТІСЕ
При виконанні фундаменту за технологією ТИСЕ ви отримаєте низку незаперечних переваг:
- Підстава не схильна до деформацій внаслідок рухів ґрунту, а, отже, вся конструкція будівлі буде статична.
- Фундамент вкрай стійкий завдяки, по-перше, широкій основі стовпів, по-друге, за рахунок з'єднання опор ростверком, який також надає жорсткостіконструкції.
- При використанні цього фундаменту можливе будівництво як легких споруд типу лазні або гаража, так і більш масивних будівель висотністю до 2-3 поверхів. При необхідності можна відбудувати підвал або викопати льох.
