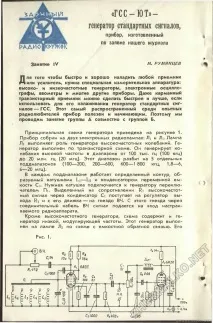

Юний технік 1961-12, сторінка 82

технік

генератор стандартних сигналів,

прилад, виготовлений за заявкою нашого журналу

Для того щоб швидко і добре налагодити будь-який приймач

або підсилювач, потрібна спеціальна вимірювальна апаратура: високо- та низькочастотні генератори, електронні осцилографи, авометри та багато інших приладів. Навіть кишеньковий транзисторний приймач можна зробити швидше і краще, якщо використовуватиме його налагодження генератор стандартних сигналів — ГСС. Цей найпоширеніший серед досвідчених радіоаматорів прилад корисний і для початківців. Тому ми проводимо заняття групи А разом із групою Б.

Принципова схема генератора наведена малюнку 1. Прилад зібрано двох електронних радіолампах: -Пi і Л2. Лампа Л] виконує роль генератора високочастотних коливань. Генератор виконаний за транзисторною схемою. Він генерує коливання високої частоти діапазоні від 100 тис. гц (100 кгц) до 20 млн. гц (20 мгц). Цей діапазон розбитий на 5 окремих піддіапазонів (100-200, 200-600, 600-1800 кгц, 1,8-6, 6-20 мгц).

У кожному піддіапазон працює певний контур, утворений котушками Lj-L5 і конденсатором змінної ємності Сл. Потрібна котушка підключається до генератора перемикачем П1. Виділений на опорі R2 високочастотний сигнал через конденсатор Ci надходить на регулятор виходу Ri і його движка — на гніздо ВЧ. З цього гнізда через з'єднувальний кабель ВЧ сигнал подається на вхід радіоапарата, що налаштовується.

Крім високочастотного генератора, схема містить і генератор низької частоти, що модулює. Цей генератор виконаний на лампі Л2 за схемою з зворотним зв'язком ємністю. Його
