Калорифери КПСк. Розрахунок та підбір парових калориферів КПСк

Розрахунок та підбір парових калориферів КПСкздійснюється в наступній послідовності:1.підрахунок необхідної теплової потужності для нагрівання повітря,2.розрахунок фронтального перерізу для проходу повітря та підбір відповідних калориферів,3.знаходження масової швидкості обраного парового теплообмінника,4.визначення витрати пари,5.визначення температурного потоку,6.обчислення коефіцієнта теплопередачі,7.знаходження теплопродуктивності калорифера або установки,8.встановлення запасу за площею поверхні нагріву,9.розрахунок аеродинамічного опору.

Всі дії щодо підбору парових повітронагрівачів викладені в покрокових розрахунках. Додаються таблиці показників, конвертери використовуваних одиниць, креслення, пояснення та приклади кожного обчислення.

калорифери

1.Знаходимо теплову потужність для нагрівання необхідного обсягу повітря. Крок-1 ділиться на два підпункти. а) Визначаємо масову витрату повітря, що нагріваєтьсяG(кг/год) =LхрL- об'ємна кількість повітря, що нагрівається, м3/годинаp- щільність повітря при середній температурі (таблиця показників щільності представлена ​​вище), кг/м3 - температура повітря на вході і виході з калорифера підсумовується і ділиться навпіл. (tкін -tпоч)G- масова витрата повітря, кг/годинас- питома теплоємність повітря, Дж/(кг K) , (показник береться за температурою вхідного повітря, дивитися нижче - по таблиці)tкон -температура нагрітого повітря на виході з теплообмінника, °Сtпоч - температура повітря на вході в теплообмінник, °С

Приклад підбору та розрахунку калориферу КП Ск. Крок-1

Завдання: підібрати паровий калорифер КП- Ск для нагрівання припливного повітря об'ємом 4500 м3/год з температури - 27 ° С до +2 5 ° С. Теплоносій - суха насичена пара тиском 0.1 МПа.1.Визначити теплову потужність, необхідну для нагрівання 45 00 м3/год з температури - 27 °С до +2 5 °С. а) Визначаємо масову витрату повітря, що нагріваєтьсяG(кг/год) =4500х1.29=5805кг /год4500- об'ємна кількість повітря, що нагрівається, м3/год1.29- щільність повітря при температурі - 1 °С (температура повітря на вході в калорифер + температура повітря на виході ділиться навпіл) (- 27+25)/2 = - 2/2 = - 1 б) Визначаємо витрату тепла для нагрівання повітряQ(Вт) = (5805/3600) х1008х (25- (-27)) =84521Вт5805- масова витрата повітря, кг/година1008- питома теплоємність при температурі вхідного повітря - 20 °С, Дж/(кг K)+25- температура нагрітого повітря на виході з теплообмінника, °С- 27- температура повітря на вході в теплообмінник, °С

кпск

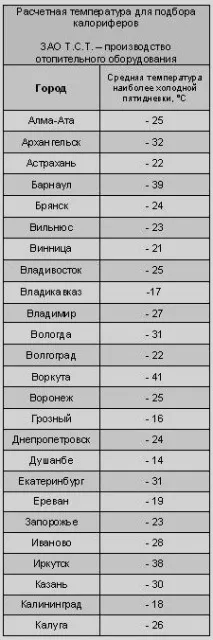

При підборі калориферів або їх компонування в установки розрахункову температуру для проектування опалення можна прийняти, виходячи з показників середньої температури найбільш холодних п'ятиденок. Дані з цими значеннями для різних міст представлені в 3 таблицях справа. Якщо в таблиці немає вашого міста, слід прийняти показники прилеглого населеного пункту.

2.Підбір та розрахунок парових калориферів - етап другий. Визначившись знеобхідною тепловою потужністю для обігріву необхідного об'єму знаходимо фронтальний переріз для проходу повітря. Фронтальний переріз - робочий внутрішній переріз з трубами, що віддають тепло, через яке безпосередньо проходять потоки холодного повітря, що нагнітається.f(м2) =G/vG- масова витрата повітря, кг/годинаv- масова швидкість повітря - для спірально-накатних калориферів приймається в діапазоні 3 - 5 (кг/м2 с). Допустимі значення - до 7 - 8 кг/м2•с

Приклад підбору та розрахунку калориферу КП Ск. Крок-2

Підібрати відповідний калорифер К П Ск для нагрівання 450 0 м3/годину від температури - 2 7 °С до +2 5 °С. Теплоносій - суха насичена пара тиском 0.1 МПа.2.Розрахунок фронтального перерізу для проходу повітря. Підбираємо необхідну площу січення під масову витрату повітря 5805 кг/год. Приймаємо масову швидкість - 3.6 кг/м2 с.f(м2) = (5805/3600) /3.6=0.448м25805- масова витрата повітря, кг/година3.6- масова швидкість повітря, кг/м2•с

З розрахунку вийшла потрібна площа фронтального перерізу для проходу повітря – 0.448 м2. Далі, орієнтуючись на дані з нижчевикладеної таблиці, підбираємо калорифер, що підходить під цей переріз. Найбільш відповідні моделі КПСк 3-8 і КПСк 4-8 (площа фронтального перерізу цих теплообмінників - 0.392 м2) та моделі КПСк 3-5 і 4-5 (площа - 0.430 м2).

Що робити, якщо при розрахунку ми отримуємо необхідну площу перерізу, а в таблиці для підбору калориферів КПСк немає моделей з таким показником. Тоді ми приймаємо два або кілька калориферів одного номера, щоб сума їхніх площ відповідала чи наближалася до потрібного значення. Наприклад: при розрахунку у нас вийшланеобхідна площа перерізу – 1.240 м2. Парових повітронагрівачів з таким значенням у таблиці немає. Приймаємо два теплообмінники КПСк 3- 10 або КПСк 4- 10 з площею 0.581 м2 (у сумі це дає 1.162 м2) і монтуємо їх повітрям і теплоносієм паралельно. У результаті ми отримуємо потрібну нам площу фронтального перерізу - комплектацією з двох парових повітронагрівачів. При виборі трьох або чотирьох рядної моделі (однакові номери калориферів - мають одну і ту ж площу фронтального перерізу), орієнтуємося на те, що теплообмінники КПСк4 (чотири ряду) при одній і тій же вхідній температурі і продуктивності повітрям, нагрівають його в середньому на вісім-дванадцять градусів більше, ніж КПСк3 (три ряди тепло несучих трубок). Відповідно, дворядна модель КПСк2 призначена для нагрівання повітря на невелику різницю температур.
