Комплекс П-800
Протикорабельна крилата ракета / уніфікована протикорабельна крилата ракета. Постанова РМ СРСР про початок робіт з розробки ракети прийнято 05.06.1981 р. Ескізний проект розроблено та прийнято НВО "Машинобудування" (ОКБ-52 В.М.Челомея) 10.03.1982 р. Генеральний конструктор - Г.А.Єфремов, головний конструктор - В.А.Модестов (джерело). З 1991 р. групу розробників ракети очолив головний конструктор напряму Вадим Меркулов (джерело). У 2011 р. організовано групу провідних конструкторів на тему 3М55 (з Сергієм Бунаковим, Денисом Вітушкіним, Юрієм Воротинцевим та Олексієм Найденовим).
Ракета та комплекс "Онікс" призначені для розміщення на надводних (експортний варіант "Яхонт") та підводних (експортний варіант "Яшма") судах. Зустрічалося також назви комплексу П-800 і П-100.
ПКР 3М55Е "Яхонт" (Царьов В., Мельников В., Яхонт - нове покоління протикорабельних ракет. / / Військовий парад., 1998)

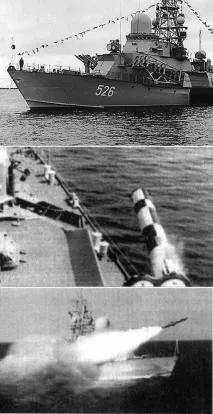

Випробування ПКР "Онікс" на МРК "Накат" пр.1234.7 (http://www.atrinaflot.narod.ru)
Пускова установка - транспортно-пусковий контейнер (ТПК) - корпус транспортно-пускової системи. ТПК / транспортно-пускова склянка К341Н для ракет комплексу серійно виготовляється (на 2010 р.) ВАТ "Авангард" (м.Сафронове). Корпус ТПС є основною силовою конструкцією та призначений для захисту виробу від впливу зовнішніх несприятливих факторів.(механічних, метеорологічних, термічних, газодинамічних, біологічних тощо) та сприйняття силових впливів при транспортуванні та такелажних роботах.
Для застосування на підводних човнах та кораблях розроблено кілька варіантів ПУ вертикального пуску. На експортному варіанті для Індонезії використано ПУ з одиночними ТПК.

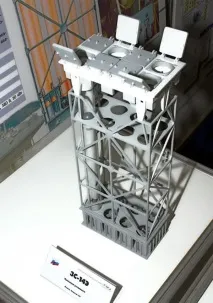

- пускова установка вертикального пуску корабельної стрільбової універсальної системи (КСУС): ТТХ установки (на прикладі 3С-14Е): Довжина - 3760 мм Ширина - 1970 мм Висота - 9580 мм Маса - 14700 кг Час відкривання кришки ПУ - 2.5 с - - 3Р-14В-2 ряди по 4 модулі - встановлена на ПЛАРК пр.885 "Ясен" - - 3С-14Е -2 ряди по 4 модулі - встановлена на фрегатах пр.11356, СУО 3Р14Н-11356 розробки НВО "Агат" , а також на фрегатах пр.22350 .
- самохідне пускове встановлення берегового ракетного комплексу К-300П "Бастіон".
Ракета 3М55 "Онікс" / "Яхонт" :Конструкція - крилата ракетанормальної аеродинамічної схеми з лобовим повітрозабірником із центральним тілом. Тип старту – мінометний. Крила та стабілізатори розкладаються після старту. Стартовий РДТТ знаходиться в соплі маршового ПВРД. Головний обтічник відстрілюється після старту.
Конструкція корпусу ракети складається з відсіків Ф1, Ф2 та Ф3 (джерело).
Після виявлення та захоплення мети ГСН з великої висоти, ГСН вимикається і ракета "пірнає" під нижню межу зони ППО цілі та летить під управлінням інерційної системи. Після виходу на лінію радіогоризонту спочатку виявленої мети ГСН знову вмикається. Розподіл цілей у групі ракет відбувається на першому етапі роботи ДСП (на великій висоті). При груповому старті ПКР першому етапі група ракет перерозподіляє цілі за певним алгоритмом, виключаючи можливість поразки однієї мети кількома ракетами (якщо це головна мета). Ракети запрограмовані для здійснення протиракетних маневрів. На згадку про бортовий БЦВМ закладено електронні "портрети" основних кораблів потенційних противників і логіка визначення побудови корабельних ордерів для вибору головної мети.
Корабельна апаратура системи управління (КАСУ) комплексу ракетної зброї "Яхонт" створена тавиробляється ВАТ "Концерн "Граніт-Електрон". КАСУ забезпечує: - прийом обробки інформації від корабельних систем - БІУС, гіростабілізації, цілевказівки, забезпечення безпечного застосування зброї та ЛАГа; - відображення на пульті КАСУ інформації про стан комплексу та наявності ракет; Контроль комплексу.
Склад та основні характеристики комплексу обладнання: 1) прилад К163Ц - центральний прилад управління - призначений для управління передстартовою підготовкою та стартом ПКР; - габарити - 500x600x600 мм - маса - не більше 80 кг - кількість - 1 екз 2) прилад К163 - периферійний прилад управління - призначений для вироблення напруг електроживлення ПКР, контролю його параметрів та кодового обміну з ПКР, забезпечує взаємодію з двома ПКР. - габарити - 1025x500x500 мм - маса - не більше 100 кг - кількість - дорівнює кількості пар ракет 3) прилад К231 - прилад керування електроживленням - призначений для контролю параметрів трифазної мережі, опору ізоляції та розподілу електроживлення за приладами КАСУ. - габарити - 500x530x250 мм - маса - не більше 30 кг - кількість - 1 шт
Електроживлення: - основне - трифазне 400 Гц 220 В - аварійне від акумуляторних батарей для аварійного викиду ПРК - 27 В
Охолодження систем КАСУ природне.
Маса РДТТ – близько 500 кг
- 2 х РДТТ відділення та відведення носового обтічника розробки НВО "Іскра" (м.Перм).
Маса суха – 200 кг
