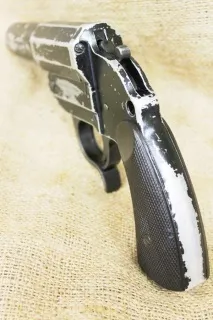

LP-34 ракетниця Вальтера
Продовжимо тему про сигнальні пістолети, сьогодні розповім про противника радянського СПШ-44 – німецьку ракетницю фірми Вальтер.
Для подачі різних сигналів у німецьких збройних силах використовувалися сигнальні та освітлювальні пістолети, що виготовлялися на окремі замовлення Вермахту, Люфтваффі та Крігсмарімі. Конструкція та влаштування багатьох вузлів затворів та екстракторів цієї зброї базується на аналогічних вузлах мисливської зброї. Це також стосується і патронів калібру 26 мм, що відповідає 4 калібру мисливської дробової зброї.
На початку Другої світової війни німці використовували запаси, що залишилися від кайзерівської армії, 26-мм сигнальних пістолетів М. 1914/1918 та їх модернізованих варіантів М. 1914/1918 n/А.
Hebel M1894 Flare pistol 26 mm
Це однозарядна зброя з відкидним гладкоствольним стволом і зовнішнім курком, виконаним окремо від бойка. Канал стовбура замикався рамкою замикання та підствольними гаками. Важель затвора монтувався на спусковій скобі. При відкиданні ствола вниз екстрактор висував зі ствола стріляну латунну гільзу.
Але основними зразками цієї зброї у Вермахті були досконаліші 26-мм сигнальні пістолети Leuchtpistole (Leu.P.) конструкції Ф.Вальтера, прийняті на озброєння Рейхсвера в 1928 р. Як і у попередника, він мав гладкий відкидний ствол. Затвор мав важіль, розташований знизу перед спусковою скобою. Замикання здійснювалося клином, який керувався важелем, змонтованим над пістолетною рукояткою. Курок внутрішній, виконаний в єдиному збиранні з бойком. Усі основні деталі - рамка та стовбур сигнального пістолета зр. 1928 – виготовлені зі сталі. У верхній частині рамки був отвір для кріплення штифта знімного приклада. Уваріанті з прикладним прикладом Walther Leu.P. використовувався для відстрілу потужних сигнальних патронів спеціального призначення R-patrone та M-patrone, які давали сильну віддачу.
Вальтер виготовлений із сталі.
У 1940 р. фірма Erfurter Maschinenfabrik B. Geipel GmbH (ERMA) також розпочала випуск модернізованого Walther Leu.P. На відміну від оригіналу, новий варіант пістолета М.1934 мав ствол та рамку, виготовлені з алюмінієвих сплавів. Крім того, з лівого боку на щитку рамки додатково монтувався покажчик наявності патрона.
Вальтер виготовлений з алюмінієвого сплаву і має покажчик наявності патрона в стволі.
У 1941 р. виготовлення пістолетів Walther Leu.P. було освоєно філією фірми Berlin-Lubecker Maschinenfabrik в Любек, а в 1944 р. ще одним підприємством - фірмою Motor-Condensaior-Companie Schoiz AG в Мюнхені. Для відстрілу із сигнального пістолета Leu.Р. використовувалося 18 видів освітлювальних, сигнальних, димових і звукових патронів. За оцінками західних фахівців із 1928 по початок 1940-х рр. було випущено від 100 до 150 тисяч сигнальних пістолетів Walther зр. 1928 р. та зр. 1934 освітлювальні патрони спрацьовували на висоті 25 м, максимальна висота становила 80 м, тривалість горіння 6-15 с. Вдень у хорошу погоду освітлювальний патрон можна було розрізняти на дальності до 2.5 км. Вночі ракета висвітлювала ділянку місцевості радіусом не менше 100 м, а якщо використовувалися патрони з парашутом, тривалість горіння досягала від 1 до 2 хв.
Декілька слів про подачу сигналів. Найбільш поширеною у Вермахті у роки війни була така схема:
- Білий сигнальний парашутний патрон - сигнал -Тут проходить лінія фронту; -Тут знаходиться нашепідрозділ".
- червоний сигнальний патрон (з однією або двома зірками) -сигнал -противник атакує-; «Противник знаходиться гам-; -Відкрити загороджувальний вогонь.
- Зелений сигнальний патрон (з однією або двома зірками) – сигнал «Тимчасово припинити вогонь».
- Сигнальні патрони з шістьма зірками (білого, червоного чи зеленого кольору) – умовні сигнали для координації дій з іншими підрозділами.
- димові сигнальні патрони (з хмарою диму, з димовою трасою з смугою диму або з чотирма смугами диму) - сигнали «Наближаються танки супротивника"; - Мене атакують танки супротивника.
- Свистячий патрон – сигнал «Газова атака.
Боєкомплект сигнального пістолета переносився в патронних сумках двох типів: у великій, розрахованій на 18 набоїв, і малій - на 12.
Сумка для перенесення та зберігання сигнальних патронів.
До середини війни німці стали гостро відчувати нестачу ресурсів, це позначилося і на матеріалі з якого виготовляли ракетниці. LP-34 стали виготовляти із цинкового сплаву.
У 1942 р. на зміну застарілим пістолетам Walther Leu.P. у Вермахті прийшла нова модель 26-мм сигнального пістолета обр.42 спрощеної конструкції. Ця довоєнна розробка фірми Moritz & Gerslenberger EM-GE також був гладкий стовбур, що відкидається, з потовщенням у казенній частині. Замикання здійснювалося клямкою, кнопка якої розташовувалась з лівого боку рамки. Курок та бойок виконувались окремо. Часткова екстракція стріляної гільзи здійснювалася під час опускання стовбура вниз. На щитку також був покажчик наявності патрона в каналі ствола. Головна відмінність пістолета зр. 42 від складного у виробництві Walther зр. 1928 - він був відштампований із тонкої листової сталі.
У роки війнивиробництвом сигнальних пістолетів зр. 42 займалися фірми: Lampenfabrik у м. Ляйпциг з концерну Hugo Schneider AG (HASAG) та С. & W. Mainel-Scholer у м.Клінгенталь.
Kampfpistole (бойовий пістолет)
В окремому ряду німецької короткоствольної зброї періоду війни стоять штурмові та бойові пістолети, створені на базі 26 мм сигнальних пістолетів. У 1930-х роках. німецькі конструктори розробили з урахуванням існуючих систем нові комплекси " боєприпас-зброю " . Так, стандартні ракетниці були пристосовані для відстрілу ручних уламкових гранат М-39, що дозволяло значно збільшити дальність їх метання. Гранатометний комплекс, що складався з 26 мм сигнального пістолета Leu. Р. конструкції Ф. Вальтера зр. 1928 і гранат-протипіхотних осколкових 326 LP, а також 361 LP двох зразків, протитанкових кумулятивних 326 HL/LP і Н 26 LP-застосовувався в основному в ближньому бою, коли велика дальність не дозволяла використовувати ручні гранати.
Нова зброя призначалася для стрільби каліберною гранатою з готовими нарізами Sprengpatrone-Z, призначеної для боротьби з живою силою супротивника на дальностях до 200 м. Радіус ураження осколками становив 20 м. Однак наявність нарізів не допускало використання осколкових пістолетних гранат 32 3 та освітлювальних патронів. Незабаром набір боєприпасів для KmP. Z був розширений за рахунок ухвалення на озброєння нової протитанкової надкаліберної кумулятивної гранати з бронепробивністю 80 мм на дистанції до 75 м, що дозволяло навченим гранатометникам на рівних боротися з радянськими танками Т-34 на ближчих дистанціях. , у конструкції якого використовувалися стратегічні легкі метали, а такожнеможливості стрілянини з нього іншими спеціальними та піротехнічними боєприпасами, бойових пістолетів KmP.Z було випущено лише 25 000 штук.
Однак німецькі зброярі знайшли вихід у простому конструктивному рішенні, обладнавши той самий сигнальний пістолет Leu. Р. вкладним нарізним стволом-лейнером Einstecklauf, що дозволяло вести стрілянину як гранатами з готовими нарізами - Sprengpatrone-Z і 42 LP, - так і (при знятому лейнері) осколковими гранатами 358 LP і 361 LP, так само як сигнальними. Нова зброя отримала назву Sturmpistole – "штурмовий пістолет". Для більшої стійкості під час стрільби та підвищення влучності до його ручки, як і в сигнальних та бойових пістолетах Z, кріпився відкидний плечовий упор, а на ствол одягалася насадка з прицілом, розрахованим до 200 м.
У 1943-1945 рр.. німецька збройова промисловість випустила понад 400 000 вкладних стволів для переробки сигнальних пістолетів в штурмові. Проте завдання знищення живої сили на ближніх дистанціях успішніше виконувались рушничними гранатометами з потужнішими боєприпасами. Швидкий розвиток спеціальної протитанкової зброї також залишив далеко позаду бронепробивність гранати; 42 LR Тому наприкінці війни зразки бойових і штурмових пістолетів, що залишилися у фронтових частинах, командування вермахту передало для озброєння формованих батальйонів фольксштурму.
