Машинне та блочне приміщення обладнання типових ліфтів
Машинне приміщення – це окреме приміщення, призначене для розміщення обладнання ліфтів. Залежно від конструкції ліфта воно може знаходитись над шахтою ліфта (рис. 1.1), під нею (рис. 1.2) або збоку від неї. Блокове приміщення – це окреме приміщення, призначене для встановлення блоків. Воно розташовується лише над шахтою.
У машинному приміщенні (рис. 1.1) можуть встановлюватися:
• лебідка 3 – підйомний механізм ліфта;
• обмежувач швидкості 1 — пристрій, що приводить у дію механізм увімкнення пристроїв безпеки, які називають уловлювачами, які зупиняють кабіну і утримують її на напрямних;
• станція керування — низьковольтний комплектний пристрій (ПКУ) 4, який керує роботою ліфта;
• монорейка 2 - пристрій, призначений для підвішування вантажопідйомних засобів, що застосовуються при ремонті для переміщення обладнання ліфта;
• вступний пристрій 16, що забезпечує подачу та зняття напруги з ліфта;
• вимикачі освітлення машинного приміщення та шахти;
• понижуючі трансформатори 20, перетворювачі, випрямлячі та інше електрообладнання, що не входить до складу ПКУ;
• підвіска тягових канатів (для ліфтів із поліспастною підвіскою);
• центральний поверховий апарат (копірапарат);
• відвідні блоки та контршківи, якщо вони не входять до складу лебідки.
У машинному та блочному приміщеннях не допускається встановлювати обладнання та прокладати комунікації, що не належать до ліфта. У машинному та блочному приміщеннях можуть бути: механізми та пристрої для обслуговування ліфтів; обладнання для вентиляції такондиціювання або обігрів повітря, за винятком парового опалення; охоронна чи пожежна сигналізація; обладнання пожежогасіння.
Мал. 1.1. Загальний вигляд пасажирського ліфта з верхнім розташуванням машинного приміщення: 1 - обмежувач швидкості; 2 - монорейка; 3 - лебідка; 4 - низьковольтний комплектний пристрій керування; 5 - тягові канати; 6 - кабіна; 7 - підвісний кабель; 8 - клемна коробка; 9- напрямні противаги; 10 - напрямні кабіни; 11 - індикатор положення кабіни; 12 - двері шахти; 13 - викличний апарат; 14 - пружинний буфер кабіни; 15 - пружинний буфер противаги; 16 - вступний пристрій; 17 канат обмежувача швидкості; 18- противагу; 19 - натяжний пристрій каната обмежувача швидкості; 20 - понижуючі трансформатори; 21 - шунт датчика уповільнення кабіни; 22 - датчик уповільнення кабіни; 23 - датчик точної зупинки кабіни; 24 - шунт датчика точної зупинки кабіни

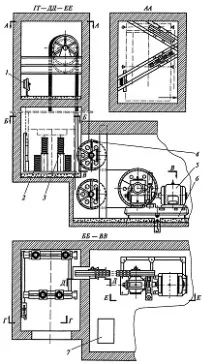

Мал. 1.2. Загальний вигляд пасажирського ліфта з нижнім розташуванням машинного приміщення: 1 - обмежувач швидкості; 2 - пружинний буфер противаги; 3 - пружинний буфер кабіни; 4 - блок, що відхиляє; 5 - лебідка; 6 - підрамник; 7 - станція управління
Не допускається прокладання в машинному та блочному приміщеннях паро- та газопроводів.
Не допускається використовувати машинне та блочне приміщення для проходу на дах та в інші приміщення, що не належать до ліфта.
Машинне та блочне приміщення повинні мати суцільну огорожу з усіх боків та на всю висоту, а також верхнє перекриття та підлогу.
Стеля блочного приміщення може являти собою плиту з розташованою на ній лебідкою, що повністю перекриває отвір над блочним приміщенням.
Машинне приміщення має бути обладнане стаціонарним електричнимосвітленням, що забезпечує освітленість не менше 200 лк на рівні підлоги, а блочне - стаціонарною освітлювальною апаратурою, що забезпечує освітленість блоку (блоків) не менше 100 лк.
Зони розміщення обладнання та його технічного обслуговування повинні бути обладнані стаціонарною освітлювальною апаратурою, що забезпечує освітленість обладнання не менше ніж 200 лк.
Двері для доступу в машинне та блочне приміщення, разом із замками, повинні витримувати навантаження 300 Н, рівномірно розподілене по круглому або квадратному майданчику площею 5 см2 і додане до дверної панелі під прямим кутом у будь-якій її точці та з будь-якого боку з пружною деформацією, не що перевищує 15 мм, при цьому залишкова деформація не допускається.
Двері повинні бути суцільними і не відчинятися всередину. Мінімальні розміри дверей у машинне приміщення 0,8 х 1,8 м, а в блочне - 0,6 х 1,4 м.
Кришка люка, призначеного для доступу в блочне приміщення, повинна бути суцільною, не відкриватися вниз, за винятком випадку, коли вона пов'язана з висувними сходами. Її мінімальні розміри 0,8 х 0,8 м-коду.
У закритому положенні кришка люка повинна витримувати без залишкової деформації навантаження 2000 Н, прикладену на площі 0,2 х 0,4 м у будь-якому місці. Зусилля, що додається для відкриття кришки, має бути не більше 150 Н.
Двері та кришки люків для доступу в машинне та блочне приміщення повинні бути обладнані замками, які відчиняються зовні ключем, а зсередини приміщення – без ключа.
Якщо доступ до блокового приміщення здійснюється з машинного, то установка замка на кришці люка не потрібна.
До кришки люка для подачі в приміщення матеріалів та обладнання пред'являються ті самі вимоги. Її допускається замикати лише зсередини.
У блочному приміщенні встановлюютьнаступне обладнання:
• підвіску тягових канатів для ліфтів із поліспастною підвіскою;
• вимикачі освітлення блочного приміщення;
• вимикач ланцюга керування ліфтом, призначений для відключення ліфта під час проведення обслуговування обладнання блочного приміщення чи ремонтних робіт.
Підлога машинного та блочного приміщень повинна мати неслизьке покриття, що не утворює пилу.
Навколо отворів над шахтою ліфта повинні бути влаштовані борти, що виступають не менше ніж на 0,05 м над рівнем плити перекриття або підлоги. Мінімальна відстань від краю отвору до рухомих елементів, що проходять через нього, повинна бути не менше 0,01 м.
Підлога машинного та блочного приміщень може мати кілька рівнів. Якщо різниця рівнів більше 0,35 м, то для переходу з одного рівня на інший повинні бути влаштовані стаціонарні сходи (сходи) під кутом не більше 60 ° до горизонту або обладнаний пандус з кутом нахилу до горизонту не більше 20 °.
Якщо різниця рівнів перевищує 0,5 м, то сходи (сходи), пандус і верхній майданчик у зоні перепаду рівнів мають бути огороджені поруччями заввишки не менше ніж 0,9 м.
Висота у світлі зон обслуговування устаткування машинному приміщенні має бути щонайменше 2,0 м, а проходів до цих зон — щонайменше 1,8 м. Вимірюється вона від підлоги проходу чи зони обслуговування до елементів перекриття.
Над частинами лебідки, що обертаються, і розташованими в блочному приміщенні блоками повинен бути вільний простір висотою не менше 0,3 м.
Висота у світлі блочного приміщення, виміряна від підлоги до елементів перекриття, повинна бути не менше ніж 1,5 м.
Для проведення ремонтних робіт під стелею машинного приміщення всіх ліфтів, крім малого вантажного, встановлюють пристрої (балки) для підвіскивантажопідйомних засобів, які застосовуються при цих роботах. На них або поряд з ними вказують їхню вантажопідйомність або допустиме навантаження.
Перед пристроями управління має бути передбачена зона обслуговування (вільний майданчик). Її глибина від зовнішньої поверхні шаф (панелей) має бути не менше 0,75 м, а ширина дорівнює повній ширині шафи (панелі), але не менше 0,5 м.
Розміри зони обслуговування (вільного майданчика) для обслуговування рухомих частин розташованого в машинному приміщенні механічного обладнання повинні бути не меншими
0,5 х 0,6 м. Ширина проходів до зон обслуговування повинна бути не менше 0,5 м. За відсутності рухомих частин її можна зменшити до 0,4 м.
У вантажного малого ліфта габарити та маса обладнання невеликі, у зв'язку з чим пристрій машинного та блокового приміщень цього ліфта має деякі особливості.
Приміщення для розміщення лебідки та блоків вантажного малого ліфта допускається розташовувати під стелею верхнього поверху, що обслуговується ліфтом. У цьому випадку їх обслуговування повинно здійснюватися через отвори, що зачиняються дверима, які відчиняють спеціальним ключем.
У разі, якщо висота від рівня підлоги верхнього поверху до підлоги приміщення, в якому розміщуються лебідка та напрямні блоки, не перевищує 3 м, пристрій стаціонарних сходів для доступу до отворів не обов'язковий.
При такому розміщенні лебідки вступний пристрій, ПКУ та трансформатори повинні розташовуватися в безпосередній близькості від шахти, в металевій шафі, що замикається.
У вантажного малого ліфта машинне приміщення може бути відсутнім. У цьому випадку підйомний механізм огороджують міцним металевим кожухом, що замикається на замок, а вступний пристрій, ПКУ, трансформатори та вимикач розміщують у безпосередній близькостівід лебідки, в металевій шафі, що замикається. Перед дверима шафи передбачають прохід завширшки щонайменше 0,75 м для обслуговування ПКУ.
Допускається розміщення обладнання ліфтів поза машинним приміщенням. При цьому мають бути дотримані вимоги ПУБЕЛ. Наведемо деякі з них.
1. Повинна бути передбачена можливість обслуговуючого персоналу самостійно залишити зону обслуговування при заблокованій кабіні.
2. Управління пристроями для проведення евакуації пасажирів з кабіни, а також проведення динамічних випробувань повинно здійснюватись зовні шахти.
3. Обслуговування та перевірки обладнання, розміщеного у шахті, допускається проводити з даху нерухомої кабіни при виконанні таких вимог:
• неконтрольований чи непередбачений рух кабіни під час проведення робіт з обслуговування та перевірок повинен блокуватися. З цією метою допускається використання уловлювачів;
• приведення в дію блокувального пристрою має контролюватись електричним пристроєм безпеки, що розмикає ланцюг безпеки.
4. Роботи в приямці з технічного обслуговування та перевірки обладнання допускається виконувати за дотримання таких умов:
• має бути передбачений пристрій для зупинки кабіни. Після зупинки кабіни відстань між виступаючими елементами кабіни та підлогою приямка не менше 2,0 м;
• приведення в дію блокувального пристрою контролюється електричним пристроєм безпеки, що розмикає ланцюг безпеки.
5. У разі неможливості обслуговування обладнання з даху кабіни або з приямка для цих цілей повинен застосовуватися стаціонарний майданчик. Вона повинна витримувати без залишкової деформації навантаження 2000 Н, прикладену на площі 0,2 х 0,4 м у будь-якому місці;повинна мати поруччя. Положення майданчика у вихідному (неробочому) стані має контролюватись електричним пристроєм безпеки. Майданчик повинен бути обладнаний пристроєм для переведення його в робоче положення, яке приводиться в дію зовні шахти.
6. Пристрої управління повинні бути захищені від несанкціонованого доступу та забезпечувати:
• режим «Керування з машинного приміщення»;
• індикацію про напрям руху кабіни та про досягнення нею зони відмикання дверей або можливість спостереження за роботою приводу.
Ліфтобудівні фірми, прагнучи зменшити вартість ліфта, підвищити його надійність та спростити обслуговування, не тільки ведуть роботи з удосконалення основних функціональних вузлів, але й застосовують нові рішення для компонування.
Так, фінська фірма «КОНЕ» розробила компактну безре-дукторну лебідку з дисковим частотно-регульованим приводом змінного струму EcoDisc, що дозволило створити пасажирський ліфт Monospace (мал. 1.3), у якого відсутнє машинне приміщення. Лебідка розміщується в шахті та закріплюється на направляючій кабіні в зоні верхнього поверхового майданчика. Обслуговування лебідки здійснюється з даху кабіни. Станція управління (ПКУ) встановлюється у стіні огородження шахти, поряд із дверима шахти верхнього поверхового майданчика.
Така конструкція ліфта зменшує капітальні витрати за рахунок відсутності машинного приміщення та знижує трудомісткість виробництва, монтажу та технічного обслуговування.
