Металеві димарі - Котельне обладнання та металоконструкції

фундамент;
ствол (з каркасом або без нього);
гарнітура.

У деяких конструкціях димаря для зменшення вітрового резонансу, у верхній її частині, передбачають спеціальні, фіксовані металеві пластини, звані інтерцепторами у вигляді спіральної навивки.

Верхня частина труби із інтерцептором.

тип 1 - колонні окремостоящі;
тип 2 - фермові окремостоящі;
тип 3 - фермові навколофасадні;
тип 4 – фасадні на рамі;
тип 5 - самонесучі (бескаркасні);
тип 6 - щоглові.

Колонні труби

Димові труби колонного типу є самостійними вільностоящими будівельними конструкціями. Несуча конструкція труби колонного типу (обичайка з вуглецевої сталі) кріпиться до анкерного кошика, що заливається у фундамент

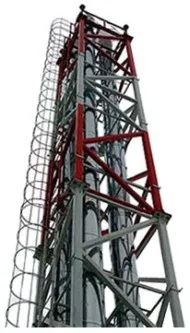

Фермові труби

Димові труби фермового типу кріпляться на міцній самонесучій фермі. Ферма кріпиться до анкерного кошика, що заливається у фундамент.

Фасадні та навколофасадні труби

Труби фасадні та навколофасадні на рамі кріпляться до стіни будівлі за допомогою настінних кронштейнів. Труби фасадного та навколофасадного типу передають вітрове навантаження на конструкцію фасаду через віброізолюючі елементи. Навколофасадні труби мають додатково свій нижній фундамент, на який передають вагове навантаження.

Самонесучі (бескаркасні) труби

Самонесучі (бескаркасні) труби встановлюються, як правило, на дахових котельнях і кріпляться всередині приміщення котельні.

Щоглові труби

Димові труби щоглового типу – це вільностоящаконструкція, закріплена на анкерному кошику, що заливається у фундамент. Газоходи таких труб кріпляться хомутами до колони діаметром 219-325мм. Особливими перевагами конструкції є простота та економічність.
