Можливі несправності автомобільного крана КС-45717-1
Можливі несправності автомобільного крана КС-45717-1 та методи їх усунення
У цьому підрозділі наведено перелік несправностей, які можуть бути усунені силами обслуговуючого персоналу під час проведення технічного обслуговування або поточного ремонту з використанням комплекту ЗІП без значного розбирання вузлів крана.
При усуненні несправностей, виявлених у гідравлічних вузлах, зовнішні поверхні деталей, що знімаються, а також поверхні крана, розташовані близько від них, повинні бути ретельно очищені від бруду і пилу.
Ключі, що застосовуються для відгвинчування пробок, посуду та лійки для заливки олії повинні бути чистими.
При усуненні несправностей в електрообладнанні крана необхідно дотримуватися таких правил:
- всі роботи із заміни елементів, що вийшли з ладу, проводити тільки при відключених джерелах живлення;
- при паянні застосовувати припій ПОС-40 ГОСТ 21930-76;
- Місця пайки повинні мати рівний, чистий, блискучий вигляд. Після паяння ці місця повинні бути покриті лаком ПФ-170 ГОСТ 15907-70;
- приєднувати проводи відповідно до маркування проводів та контактів елементів;
- при паянні проводів не допускати викушування жил, різких зламів та скручування, а також нарощування проводів;
- усунення відмов електрообладнання повинен виконувати електрик. Ремонт та налагодження приладів безпеки повинні виконувати спеціалізовані організації, які мають ліцензію органів Ростехнагляду.
Несправності в шасі необхідно усувати згідно з РЕ шасі.
При усуненні несправностей коліс шасі можна встановлювати кран на виносні опори.
Після проведення робіт, при яких знімалися пломби, відповідні вузли мають бути опломбовані знову, а у паспортізроблено запис про проведені роботи та номери знову поставлених пломб.
Перелік можливих несправностей, їх причини, а також способи виявлення та усунення наведено в таблиці 16.9.

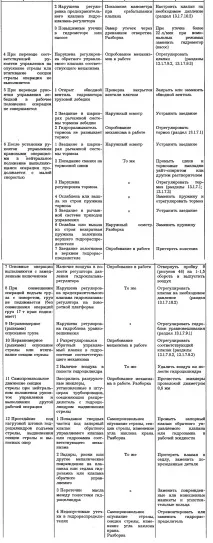

Таблиця 16.9 - Перелік можливих несправностей крана та рекомендації щодо їх усунення
несправностей
причини
Спосіб виявлення несправностей
Спосіб усунення несправностей
10 Течити масла по штоках гідроциліндрів
1 Зношування або пошкодження ущільнень
Розбірка.
огляд
Замінити ущільнення
2 Задираки на штоку у вигляді поздовжніх рисок.
Зовнішній огляд
Вивести ризики або замінити шток
19 Течити масла по стиках між секціями гідророзподільника
1 Слабо затягнуті шпильки, що стягують секції
Те ж
Підтягнути гайки шпильок тарованим ключем (момент затяжки:
-кгс-м - для верхнього гідророзподільника та
-кгс-м - для нижнього гідророзподільника)
кільця
Розбірка
Замінити кільця ущільнювачів
20 Золотники гідророзподільника нечітко або із заїданням повертаються в нейтральне положення
1 Надмірно затягнуті шпильки, що стягують секції гідророзподільника
Опробування у роботі. Зовнішній огляд
Послабити затягування шпильок, забезпечивши момент затягування:
3.5кгс-м - для верхнього гідророзподільника та
2.5кгс-м - для нижнього гідророзподільника
2 Задираки на золотниках
Те ж
Притертизолотники
21 Швидке розрегулювання гальм
Погано законтрені гайки пружини гальма
Відрегулювати гальмо та надійно законтрити гайку пружини
22 Не забезпечується достатня частота обертання двигуна у крановому режимі
Витягнувся трос управління подачі палива двигуна з кабіни кранівника
Опробування в
роботі
Відрегулювати привід управління подачі палива (розділ 13.1.7.5)
23 Педаль управління подачі палива не повертається у початкове положення
1 Ослабла або зламалася пружина 23 (рисунок 28)
Зовнішній огляд
Відрегулювати привід (розділ 13.1.7.5) або замінити пружину
2 Заїдання педалі або троса
Те ж
Усунути заїдання
24 Після спрацювання обмежувача вантажопідйомності вантаж не опускається
Порушено регулювання кінцевого вимикача під важелем керування лебідкою
Відрегулювати положення гвинта 13 (рисунок 27) (розділ 13.1.7.4)
1 При переведенні рукояток управління крановими операціями в робоче положення жодна • операція не здійснюється, тиск у напірній магістралі не підвищується 2 При перекладі рукояток управління нижнього гідророзподільника в робоче положення операції не здійснюються
3 Кран виконує операції лише з малими або середніми вантажами. Швидкість кранових операцій недостатня
4 При перекладі відповідної ру-
коятки управління на опускання стріли або втягування секції стріли операція не виконується
5 При переведенні рукоятки керування лебідкою в робоче положення операції не здійснюються 6 Після встановленнярукояток управління крановими операціями в нейтральне положення операція, що виконується, триває з малою швидкістю
7 Основні операції виконуються із уповільненим включенням
8 При суміщенні операцій підйом вантажу з поворотом, вантаж не піднімається (без суміщення операцій вантаж 17 т кран піднімає)
9 Нерівномірне (ривками) опускання вантажу
10 Нерівномірне (ривками) опускання стріли або втягування секції стріли 11 Мимовільний рух секції стріли при нейтральному положенні рукояток керування та виконанні іншої робочої операції
12 Просідання під навантаженням штоків гідроциліндрів підйому стріли, висування секції стріли та виносних опор
13 Не спрацьовує гідророзмикач гальма лебідки або механізму повороту при встановленні відповідних рукояток управління в робоче положення
14 Забруднення робочої рідини в гідросистемі 15 Надмірне спінювання робочої рідини в гідробаці 16 Надмірне нагрівання робочої рідини в гідросистемі 17 Теч рідини в місцях з'єднань гідросистеми
25 Задимлення в районі механізму повороту та запах гару.
Швидке зношування накладок гальма
26 Вихід з ладу манжетного ущільнення на валу насоса, гідромотора
27 Гріється один із підшипників редуктора лебідки 28 Сильний шум редукторі лебідки
29 Пробування масла з редуктора лебідки у місцях з'єднання кришки з корпусом, а також у місцях виходу валів
30 Обмежувач вантажопідйомності спрацьовує з відхиленнями від таблиці вантажних характеристик (додаток А)
31 Перелік характерних несправностей обмежувача вантажопідйомності, а також способи їх виявлення та усунення наведено в експлуатаційній документації на обмежувач вантажопідйомності
32 Перелік можливихНесправності в процесі експлуатації опалювальної установки та рекомендації щодо їх усунення наведені в експлуатаційній документації на опалювальні установки.
