Облицювання стін гіпсокартоном по каркасу
Використовуються всі типи гіпсокартону (ГКЛ) та гіпсоволокна (ГВЛ). Каркасні облицювання стін застосовуються для приховування великих нерівностей стін, а частіше для уховування між стіною та облицюванням різних інженерних комунікацій - труб опалення, водопроводу, каналізації, вентиляції тощо.
При різноманітності конструкцій каркасних облицювань, що здається, насправді їх існує всього три види: облицювання по дерев'яному каркасу з рейок або по металевих капелюшкових профілях (рис. 23); облицювання по сталевим пристінним профілям; облицювання по сталевим стельовим профілям, за конструктивним рішенням це підвісна стеля, повернута і спроектована на стіну.
Кожен із варіантів облицювання може мати подваріанти. Наприклад, облицювання по дерев'яному каркасу може бути виготовлене тільки по дерев'яних рейках без застосування профілів капелюшок, причому рейки можуть бути розташовані по стіні як горизонтально, так і вертикально в залежності від обраної схеми обшивки стіни - поздовжньої або поперечної. Важливо, щоб рейки, що застосовуються, були добре висушені, так як дерево, практично не усихаючи по довжині, усихає по товщині і при усиханні потягне за собою прикручені до нього листи гіпсокартону, в результаті чого на зашпакльованих швах з'являться тріщини. Нашивка на дерев'яні обрешітки капелюшкових профілів частково знімає цю проблему.
Схеми облицювання по пристінних і стельових профілях можуть бути змінені з поздовжніх на поперечні. У кожному з варіантів між листами ГКЛ або ГВЛ та стіною можна встановити тепло-, звукоізоляцію.
Варіант Г. Якщо нерівності стін не перевищують 100 мм, гіпсокартонні плити кріпляться до дерев'яного або металевого каркаса, закріпленого безпосередньо до стіндопомогою дюбелів та саморізів. Каркас може бути виконаний з дерев'яних брусків або напрямних профілів ПН 50(65,75,100)×40 та стійкових профілів ПС 50(65,75,100)×50. У цьому варіанті облицювання відбувається заміна гіпсокартонних смуг каркасу варіанта В на дерев'яні та сталеві ґрати.
Стійкові профілі каркаса встановлюються між верхньою та нижньою напрямними з кроком 600 мм (300, 400 мм – за потреби).
З'єднання профілів шарнірне: стійковий профіль щільно входить у напрямний профіль і закріплюються методом «просічки з відгином» або шурупами. Вертикальні стики ГКЛ розташовуються лише на стійкових профілях. У стінках стійкових профілів передбачено влаштування отворів для пропуску інженерних комунікацій. У порожнечі між стіною, що облицьовується, і облицювальною плитою можна поміщати ізоляційні матеріали (звукоізоляція, теплоізоляція), а також вбудовувати комунікації (для електро- і сантехнічного обладнання).
Варіант Д. При нерівностях стін понад 100 мм на відносі від стін роблять не лише обшивку, а й сам каркас. Застосовують систему конструкцій підвісної стелі: профіль стель ПП 60×27; напрямний профіль ПНП 28×27 та прямий підвіс.
Кріплення напрямних профілів каркаса здійснюється через стрічку ущільнювача або герметик дюбелями з кроком не більше 1000 мм, але не менше трьох кріплень на один профіль. Кріплення стельових профілів до базової стіни робиться на прямих підвісах, які кріпляться через стрічку ущільнювача дюбелями. Крок встановлення підвісів – не більше 1500 мм. Крайній верхній та крайній нижній підвіс кріпляться на відстані не більше 150 мм від підлоги чи стелі. На один стельовий профіль повинно припадати не менше 3 підвісів.
Порядок монтажу облицювань на каркасі
Монтаж облицювання слід виконувати вперіод оздоблювальних робіт (в зимовий час при підключеному опаленні), до влаштування чистої підлоги, в умовах сухого та нормального вологого режиму. При цьому температура в приміщенні не повинна бути нижчою за 10°С.

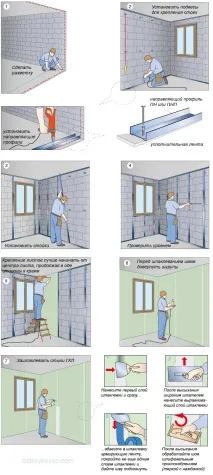

Монтаж здійснюється у наступній послідовності (рис. 24).
1. Зробити розмітку становища елементів каркаса. Для швидкої і безпомилкової установки перегородок рекомендується відзначати на підлозі місця розташування профілів, дверних або інших прорізів. Схилом переносять розмітку на стіни і стелю.
При довжині облицювання понад 15 м передбачають температурні шви. Крім того, деформаційні шви влаштовуються у місцях температурних швів будівель.
2. На напрямні профілі, що примикають до підлог та стель, перед їх монтажем наклеюють ущільнювальну стрічку або наносять силіконовий герметик.
3. Відповідно до розмітки встановлюють напрямні профілі і кріплять їх дюбелями до підлоги та стелі. Стійкові профілі, що примикають до стін, також закріплюють дюбелями. Крок кріплення профілів каркаса має бути не більше 1000 мм, але не менше трьох кріплень на один профіль.
4. Стійки каркаса встановлюються з кроком 600 мм за рівнем або схилом у напрямні профілі. У системах облицювання з профілями ПН і ПС профілі скріплюються за допомогою просікача методом «просічки з відгином». У системі з профілями ПП та ПНП – профілі скріплюються за допомогою коротких шурупів. Під час обшивки каркаса гіпсокартонними (гіпсоволокнистими) листами шурупи забираються.
Висота стійкових профілів у каркасі повинна бути меншою від фактичної висоти приміщення на 10 мм.
При облицюванні стін по стельових профілях спочатку їх необхідно закріпити до стін черезстрічку ущільнювача за допомогою прямих підвісів. Підвіси встановлюються з кроком не більше 1500 мм, але не менше трьох кріплень на один профіль. Крайній верхній та крайній нижній підвіс кріпляться на відстані не більше 150 мм від перекриття.
Для більш жорсткого закріплення каркаса рекомендується відмовитися від прямих підвісів, а замість них використовувати обрізки профілів, загнуті у вигляді літери Г (рис. 25).
5. Якщо передбачено проектом, у порожнину каркаса укладається тепло-, звукоізоляційний матеріал.
6. При необхідності на базових поверхнях закріплюються електричне, слаботочне розведення або інші комунікації. Не допускається прокладання кабелів усередині каркасу вздовж стоєчних профілів. При вкручуванні шурупа можна зачепити кабель.
7. Дверне обрамлення при його кріпленні до облицювання повинно встановлюватись одночасно з монтажем каркасу облицювання. Для цього по обидва боки дверної коробки монтують опорні, посилені в залежності від ваги дверного полотна, профілі стійки (посилення здійснюється застосуванням спеціального профілю, додаткового профілю або дерев'яним брусом розміром, відповідним внутрішнім розмірам профілю стійкового). Опорні стійкові посилені профілі за допомогою спеціальних куточків кріплять до підлоги та стелі (рис. 26).
8. Встановити при необхідності закладні деталі (для кріплення навісного обладнання та елементів інтер'єру), закріплюючи їх до стійкових профілів.
9. У місцях перетину облицювання трубопроводами опалення та водопостачання встановити гільзи.
10. Встановити та закріпити на каркасі гіпсокартонні (гіпсоволокнисті) листи.
11. Закласти шви між листами облицювання тавиконати ґрунтування під декоративне оздоблення.
12. Встановити електричні коробки, розетки, вимикачі, закріпивши в спеціальних електроустановочних коробках для гіпсокартону.
13. Після цього можна приступити до влаштування підлоги та декоративного оздоблення стін.
При закладенні стиків між гіпсокартонними листами використовується армуюча стрічка. Вона покликана зміцнювати шов. Коли ж стрічка цього не робить, а насправді це часто буває, то поява в швах тріщин раніше чи пізніше неминуче. Навіть використання високоміцних, високоякісних шпаклівок далеко не завжди може позбавити цієї неприємності. В силу цього застосування армуючої стрічки при закладенні швів, особливо утворених листами з потоненою, прямою і обрізаною кромками, є обов'язковим.
В даний час на будівельному ринку в основному використовуються стрічки лавсанові, поліпропіленові, на основі скловолокна, паперові та самоклеючі у вигляді сітки. Властивості цих стрічок не однакові і за своєю здатністю армуючої вони різняться. Тому необхідно прояснити, які армуючі стрічки недостатньо виконують свою функцію.
Лавсанові, поліпропіленові стрічки під впливом навантаження зазвичай відносно легко тягнуться. Тому при певному навантаженні, що розтягує, на шов стрічка не тримає її, розтягується і весь зусилля падає на тонкий шар шпаклівки, яка в результаті тріскається, хоча сама стрічка може залишитися цілою. Надійність швів із такими стрічками невисока. Крім того, треба мати на увазі, що проблем буде тим більше, чим менше товщина або поверхнева щільність стрічки.
Стрічка зі скловолокна не тягнеться, але й не відрізняється високою міцністю. Підвищення міцності шва з такою стрічкою також невелике.
Особливий випадок із сіткою, що самоклеїться.Експериментальні дослідження показали, що відмінність тріщиностійкості шва, армованого цією стрічкою, і контрольного шва, нічим неармованого, настільки невелика, що фактично ним можна знехтувати. Міцність на розрив стрічки дуже висока, але шар шпаклівки вона не армує з двох причин. Перша причина полягає в тому, що стрічка розташовується не у верхній частині шару шпаклівки, а в нижній на кордоні з поверхнею картону. Це означає, що найбільш напружена (у разі зовнішніх деформацій, що згинають), відповідальна частина шпаклювального шару — поверхнева, залишається без будь-якого посилення. Друга причина в тому, що поздовжні нитки сітки, розташовані вздовж шва, при деформаціях, що розтягують, легко роз'їжджаються, тобто не тримають його, а поперечні витягуються.
Експерименти показали, а практика підтвердила, що найбільшої міцності шву надає паперова стрічка. Вона міцна на розрив і не розтягується. З позиції стійкості шва її застосування в кілька разів ефективніше за будь-який інший матеріал.
Фірми-виробники гіпсокартону у своїх конструкціях рекомендують застосовувати тільки паперову армуючу стрічку.
Паперова стрічка тим краще, чим більша її міцність і менше товщина. При виборі стрічки слід віддавати перевагу менш гладкій — «шорстка» поверхня забезпечить краще зчеплення зі шпаклівкою і не відшаровуватиметься. На якість укладання стрічки впливає також наявність у її полотні невеликих (колотих) отворів, які сприяють виходу повітря з-під стрічки та перешкоджають утворенню бульбашок.
