Опалювально варильні печі минулого століття
Зміст:
Опалювально-варильна піч «Малютка»
Для садового утепленого будиночка зручна невелика компактна економічна піч «Малютка» заввишки не більше 2,2 м. За бажання піч можна зробити вище, додавши кілька рядів між 18-м та 19-м. У печі влаштовані варильна та дві сушильні камери. Завдяки невеликим розмірам та змішаній (плашмя і на ребро) кладці потрібно всього 250 цеглин (до труби).
Конструкція печі проста, і за невеликих навичок побудувати її нескладно, проте потрібно багато фігурної тески цегли.
Пекти кладуть на суцільний фундамент, який повинен бути на 5-10 см більше її розмірів. У котлован, виритий до твердого ґрунту, засипають цегельний бій, бутовий камінь та заливають цементом у пропорції 1:5 при марці цементу М-400. Фундамент не повинен доходити до рівня підлоги на 1-2 ряди.
Спочатку цеглу підбирають у кожному ряду всуху, потім кладуть на глинопіщаний розчин. Ряди вважаються праворуч, з боку засувок. Ширина газоходів уздовж стін не менше 7,2 см. Потрібно враховувати, що літній газохід у задній стінці завжди гарячий. Вище його засувки газохід роблять квадратним, навіщо стесывают низ 24-го ряду (див. розріз Б—Б).
Опалювальна піч "Малютка-5"
Пекти під будь - яке тверде паливо . Топку за потреби можна переставити на бічну стінку, де знаходяться засувка та дверцята чищення. Пекти можна скласти нижче або вище. Для цього після 17 ряду потрібно зменшити або додати від одного до восьми рядів кладки. Топка футерується (тобто обкладається на ребро) вогнетривкою цеглою. Якщо ви не топитимете вугіллям, то можна всю кладку вести з червоної цегли. Якщо топитимете дровами, то колосникові грати потрібно зробити меншого розміру, по ній викладається і піддувало.
цегла червона - 370 штук,
цегла вогнетривка - 16-21 штука,
дверцята топкові 21x25 см - одна,
піддувальні двері 14x14 см — одна,
дверцята чищення 14x14 см - одна,
засувка з отвором 12x21 см - одна,
колосники штучні довжиною 30 см - 10 штук.

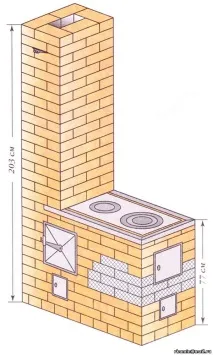

Опалювально-варильна піч зі щитком у торці
Найпростіша піч, придатна для літньої кухні, за принципом якої можна скласти цілу низку подібних. Пекти без піддувала. Для доступу повітря в дверцятах є отвори. Гази з топки йдуть прямо в насадну трубу-1, яку можна робити будь-якої висоти, поступово звужуючи її. Пекти можна приєднати до газоходу в цегляній стіні або до труби, що окремо стоїть. Пекти можна ставити прямо на міцну підлогу. У протипожежних цілях потрібно знизу встановити наскрізні отвори-шанці-2, з яких виходитиме тепле повітря, що виділяється подиною печі. Плита втручається в цеглу.
цегла червона - 240 штук,
дверцята топкові з отворами 21x25 см - одна,
плита чавунна 41x71 см - одна,
засувка 12x21 см або 13x13 см - одна.

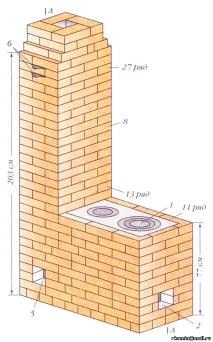

Опалювально-варильна піч без дверей та топкового отвору
Пекти придатна для літньої кухні, тіла самовару, т.к. паливо завантажується через великий отвір у плиті-1, у якому кружки можна замінити на кришку від старої каструлі. Топити таку піч можна лише дровами. Пекти має піддувальний отвір без дверцят-2. Для кращого горіння в топці є колосники з цілої цегли-3, які встановлюються на четвертому ряду. Гази з топки йдуть через перевальну стінку-4, опускаються вниз, нагріваючи стінки печі, і піднімаються вгору стояк-трубу. Є вікно чищення сажі-5, яке закладається цеглою на ребро. Саморобну засувку з листовогозаліза-6 можна встановити там, де зручно господарям. Для засувки в основі 27-го ряду витісається щілина глибиною 0,3-0,5 см. Висота щілини робиться по товщині залізної засувки так, щоб над засувкою було не більше 0,2 см зазору та засувка рухалася вільно. Плита закладається на 11-му ряду. Пекти нагрівається до самої підлоги і має мінімум пічних приладів.
цегла червона - 260 штук,
плита чавунна 41x71 см - одна,
Опалювально-варильна піч із бачком
Пекти під кам'яне вугілля. Гази з топки йдуть через перевальну стінку-1. Потрапляючи донизу, вони нагрівають воду в бачку-2. Якщо вам потрібно не дуже багато гарячої води, то бачок можна встановити на інше місце-3, тут вода довше нагріватиметься, зате довше зберігатиметься гарячою. Гази, минаючи бачок, обігріваючи піч донизу, йдуть у стояк-трубу. Для зручності та безпеки бачок краще встановити, як показано на рис. 42,6 (3). На 11-му ряду закладаються плита та залізний куточок. У печі можна встановити духову шафу (рис. 42,6).
цегла червона - 220 штук,
цегла вогнетривка - 20 штук,
дверцята топкові 25x21 см - одна,
дверцята чищення 14x14 см - одна,
дверцята для піддувала 14x14 см - одна,
плита чавунна 41x71 см - одна,
колосники штучні довжиною 25 см, засувка 12x21 см - одна, бачок саморобний 15x37x28 см - один, духова шафа саморобна 30x37x27 см.

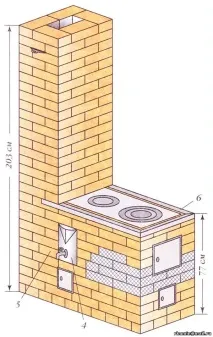

Опалювально-варильна піч зі щитком
Топка під кам'яне вугілля. Для опалення дровами кладка ведеться з червоної цеглини, у цьому випадку дверцята опускається на один ряд нижче, а над нею кладеться два ряди кладки. Якщо духова шафа знизу погано прогрівається, тоТреба в дев'ятому ряду позаду шафи закласти отвір шматком заліза.
Засувку можна встановити одну, але тоді потрібно після протоплювання печі закривати всі дверцята.
На десятий ряд кладеться плита та куточок. Якщо немає куточка, плита втесується в цеглу.
Для кращого обігріву перегородки зручніше встановлювати врівень зі щитком-1, або щиток повинен виступати на 25 см.
