Привіт читачі Муськи. Вирішив розповісти Вам свою невелику історію про доробку китайського налобного ліхтарика з виносним відсіком живлення на 1-2 літієвих акумуляторах 18650. багато, але можливо, і тут буде корисна інформація. Кому цікаво, прошу під cut І так. Маю в користуванні широко поширений дешевий китайський ліхтар-налобник з виносним блоком акукмуляторів, розташованим на потилиці. (Голови ліхтарів можуть відрізнятися але відсіки у багатьох ідентичні)
Явний недолік такої конструкції, це необхідність виймати акумулятор з відсіку при необхідності його заряду, і так само потрібно ще мати під рукою зарядку для 18650 літієвого акумулятора. Бо цей ліхтарик прописався в бардачку автомобіля, то мобільної зарядки для нього немає і при необхідності зарядки потрібно виймати акумулятор і нести його додому для процесу заряду.
Колись прикупив собі лот із 10шт. плат контролерів MP1405
модель: MP1405 Вхідна напруга — 5V Напруга закінчення заряду: 4,2 ± 1% Максим зарядний струм: 1000mA Напруга контролю розряду акумулятора: 2,5 в Поріг спрацьовування захисту по навантаженню: 3A Вага:7,30 г
Відмінність цієї плати від неодноразово дешевих плат типу таких, що оглядаються таких: mysku.ru/blog/aliexpress/27752.html У тому, що плата контролює не тільки заряд,але вміє стежити і за розрядом акумулятора.А це як не можна достати при використанні не захищених літієвих банок акумуляторів у пристрої, яке не забезпечене драйвером з функцією контролю розряду. Оскільки глянувши на плату з «драйвером» ліхтарика, було ясно, що там не пахне не тільки контролером рівня розряду, а й самим драйвером хоч би з якоюсь стабілізацією.

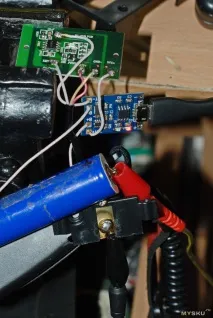

Власне, зробити це не складно. Спочатку витягнув плату з ліхтарика. З'єднав вихід плати контролера з входом живлення плати драйвера ліхтаря і на клемиB+іB-підпаяв клеми батарейного відсіку. Ось так виглядала перевірка включення до складання:

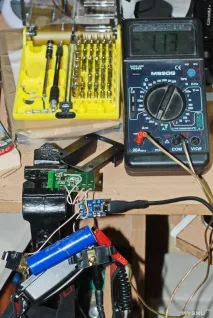

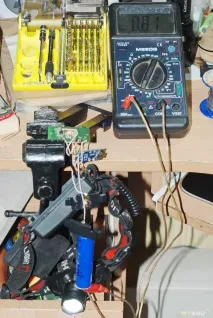

За одне в такому розтраченому вигляді зробив виміри струмів, що йдуть в акумулятор в процесі заряду і в процесі живлення ліхтаря на макс. яскравості (Встановлений діод cree Q5)
Виміри показали цілком задовільні цифри. Струм заряду як і обіцяно специфікацією плати-1А. Напруга відсічки не тестував (не було часу чекати повного розряду акумулятора), але думаю плата повинна відпрацьовувати алгоритм своєї роботи коректно.
Далі пішов процес запихання обох плат у корпус батарейного відсіку, випилювання акуратного отвору під microUSB роз'єм та організація індикації процесу заряду. Спочатку я був впевнений що місця у відсіку повно і плату розташую без проблем, але при більш повному аналізі ситуації та примірювальних примірках зрозумів що не все так просто. 9 Довелося зрушити плату драйвера ліхтарика вбік, щоб плата зарядки лягла по сусідству. Фінал цих маніпуляцій такий:
Питання індикації я вирішив організувати наступним чином: Зелений індикаторний діод, який сигналізує про закінчення процесу заряду, я вирішив випаяти і прикріпити по сусідству зі світлодіодом розпаяним на платі ліхтарика контролера (дублююче світло що горить на потилиці при включенні ліхтаря) Таким чином,при закінченні зарядкиліхтарика за білим розсіювачем горітиме зелене світло. Ось так:
А індикатор процесу заряджання я вирішив не чіпати і залишив на своєму місці. Його можна побачити у щілину між корпусом та microUSB портом. ось так це виглядає:
Тепер точно все. За цією схемою я ще модифікував схожий ліхтар тільки з відсіком на 2 паралельні акумулятори 18650 і на кристалі XML-T6, але суті справи це не змінює.
Всім дякую за увагу. Із задоволенням відповім на запитання. Якщо знайдете до чого причепитися, не соромтеся, тикайте носом. За традицією моє звірятко, не коте:
