Палетування та депалетування
Pro 04Портальні роботи
Максимально спростити систему комплектації напоїв перед відвантаженням
Американський виробник напоїв відчував потребу у системі формування змішаних палет на своєму розподільчому складі у м. Гамбург. У разі 60 відсотків всієї продукції упаковано в ПЕТ-тару. Для великих мережевих супермаркетів та дискаунтерів потрібно спочатку продукт депалетувати, а потім сформувати палету з різними товарами. Раніше цей логістичний процес здійснювався вручну. Процес автоматизації повинен повністю виключити ручну працю та підвищити коефіцієнт готовності продукту.
РішенняДля цієї мети Langhammer спроектував та виготовив систему автоматичного депалетування та палетування. Центральний елемент систему комплектації напоїв утворює система портальних роботів-палетизаторів висотою 6800 мм, тип PRO04 з трьома двоосьовими супортами. Вся приводна техніка та система управління належать Siemens.
Завантаження палет та зняття плівкиЗа допомогою навантажувача, палети з напоями ставлять на чотири ланцюгових конвеєри. Далі палети транспортуються до місця зняття плівки. «Палету автоматично сканується з двох сторін, в програму записуються дані про палет. Потім з палети вручну знімається плівка. Для видалення відходів плівки на сходовому майданчику розташовані спеціальні контейнери», - розповідає Hans-Jörg Steffens - співробітник Langhammer відповідальні за цей проект. Після видалення плівки палету за допомогою Shuttle (рушійної платформи) переїжджає до місця депаллетизації. Два фоторелейні бар'єри безпеки захищають місця зняття плівки від несанкціонованого доступу.
Депалетування
У центральному роз'єднувальному пристрої відбувається поділ шару продукту, а також їхнє орієнтування в поздовжньому напрямку. Продукт поділяється на декількох модульно-стрічкових конвеєрах з різними швидкостями руху стрічок у чотири бічні прогони з перекидальними ременями. Зміна формату при зміні розміру продукту не потрібна. Сортування ПЕТ-пляшок здійснюється на станції накопичення під час початку руху вже поздовжньо орієнтованих пучків ПЕТ-пляшок.

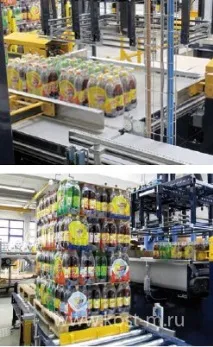

Палетування змішаних продуктівКожна з чотирьох станцій накопичення продукту має довжину близько десяти метрів, що забезпечує зберігання одного шару продукту на палеті. Зберігання продукту на станціях становить від 30 до 70 секунд. Окремі зв'язки з напоями передаються наступну станцію з допомогою гальмівної стрічки. Керуюча програма визначає послідовність руху продукту та збирає шар продукту разом. Якщо потрібна одна зв'язка ПЕТ-пляшок, може бути повернена на 90°. «Таким чином, спочатку продукт збирається в ряди, а потім ряди формуються в шар, при цьому відбувається ущільнення шару з боків», пояснює Hans-Jörg Steffens. Як правило мікс-палетування здійснюється на напівпалети, тобто палетування здійснюється відразу напалети, що попарно подаються. У базовому виконанні системи передбачено два місця подачі стапеля порожніх піддонів. Кожен стапель складається з 30 напівпалет. Відвантаження сформованих мікс-палет здійснюється через машину обмотки плівку, Максимальна продуктивність якої складає 80 палет на годину. Автоматично наноситься етикетка на палету із трьох сторін.
ПеревагиСистема комплектування від Langhammer дозволяє здійснювати палетування до чотирьох різних видів продукту у відповідність до завдання. Всі види ПЕТ-тари (від 0,5 до 2,5 л) укладаються на палету без зміни формату. Стрічково-ланцюгові конвеєри гарантують точну подачу продукту та тимчасове накопичення продукту протягом 70 секунд. Сканування палет здійснюється з двох сторін автоматично. Підйомно-транспортне обладнання продукту виготовлено із матеріалів дозволених у харчовій промисловості, а каркаси машин із нержавіючої сталі. Разом з цією системою Langhammer поставив програму палетування з генератором створення мікс-палет. Відкрита структура програми дозволяє клієнту самостійно перепрограмувати систему палетизації. Вся система комплектації керується з одного робочого місця. Сканер та 12” МР 377 кольорова сенсорна панель від Siemens.
ВиводДля збільшення асортименту продукції, підприємство змушене було використовувати напівпалети з різними видами продукту. Система на базі портальних роботів-палетизаторів від Langhammer створила передумови для використання мікс-паллет. У цьому знижуються витрати на одиницю продукції, підвищується безпеку роботи, і дозволяє швидше реагувати на запити торгових точок.
Висота споруди:+6800 ммВисота руху палет:+600ммПродуктивність:2,75 шару продукту на палеті/хвСистема управління:Siemens (або Rockwell)
