Панелі зовнішніх стін прийнято підрозділяти за їх конструкцією на одно-, двох і тришарові, причому зовнішній фактурний і внутрішній оздоблювальні шари не враховують.
Одношарові стінові панелі мають ряд переваг через простоту конструктивного рішення, технології виготовлення та витрати праці.
Основним матеріалом для виготовлення одношарових панелей є легкі і пористі бетони.
На рис. 1 зображено несучу одношарову зовнішню стінову панель товщиною 300 мм, виготовлену з керамзитобетону марки 50 з об'ємною вагою 1000 кг/м3. Зовнішня панель кріпиться до поперечної внутрішньої приварки сталевих стрижнів або планок до сталевих закладних деталей панелей (рис. 1, б). Новою прогресивною конструкцією є одношарові плоскі керамзитобетонні стінові панелі, які отримують шляхом вібропрокату на стапах БПС-6 системи Н. Я. Козлова. Такі панелі розміром на 2 кімнати товщиною 320 мм відрізняються точністю розмірів та розташування елементів кріплення, що дозволяє застосовувати болтові з'єднання замість зварних, що прискорюють та спрощують монтажні роботи.
У двошарових панелях шар, що несе, роблять із залізобетонних плит, а утеплює з теплоізоляційного легкого або пористого бетону або жорстких мінераловатних плит.
На рис. 2 показані фасад, план та розріз двошарової зовнішньої панелі з приставним утеплювачем із пористого бетону. Тришарові панелі виготовляють із важкого бетону з утеплювачем. Товщину залізобетонних шарів встановлюють за розрахунком, і вона повинна бути із зовнішнього боку панелі не менше 30-40 мм, а з внутрішньої не менше 40-50 мм. Шари панелі з'єднують зв'язками.
Як утеплювач тришарових панелей застосовують плити з пінополістиролу, мінераловатні, з піноскла, термоізоляційних легких або пористих бетонів.об'ємною вагою до 500 кг/м.
Жорсткі зв'язки між залізобетонними шарами панелей є зварними арматурними каркасами, закритими бетоном. Гнучкі зв'язки виготовляють із нержавіючої сталі. Конструктивні особливості стін із тришарових панелей показані на рис. 3.
Азбестоцементні стінові панелі бувають каркасні і безкаркасні. Каркас у панелях влаштовують із азбестоцементних (рис. 4) або дерев'яних брусків. Каркас обшивають азбестоцементними листами з двох сторін із прокладкою усередині утеплювача. Товщина зовнішнього листа, а внутрішнього – 8 мм. Каркас влаштовують по контуру панелі та по периметру отвору, причому горизонтальні бруски отворів роблять нерозрізними на всю її ширину. Кріплять листи до каркасу за допомогою водостійкого клею, що виготовляється на основі епоксидних полімерів.
Для збільшення міцності брусків їх армують смугами листового азбестоцементу. Як утеплювач застосовують мінераловатну повсть деревноволокнисті плити 12,5 мм в 2-3 шари з повітряними прошарками та ін.
Для усунення опади повсті перший шар його приклеюють до азбестоцементної обшивки пароізоляційною обмазкою, а також закладають кілька протиосадових смуг, що притискають утеплювач, з розташуванням їх із зовнішньої або з обох сторін. Недоліком азбестоцементних плит є можливість короблення їх при односторонньому зволоженні та висушуванні. Панелі скріплюють між собою за допомогою металевих оцинкованих накладок, що розташовані по кутах. Товщина каркасних панелей з азбестоцементних брусків та мінераловатого утеплювача 140 мм.
Безкаркасна панель складається з двох азбестоцементних листів завтовшки по 10 мм кожен. Зовнішній лист має коробчату форму, що утворює внутрішній простір, що заповнюєтьсяутеплювачем (мінераловатними плитами). Товщина панелі 140 мм, вага 1 м2 близько 60 кг.
В експериментальному будівництві випробовують стінові панелі із пластмас (рис. 5). Зовнішній шар показаної на малюнку тришарової панелі виконаний зі склопластику товщиною 5 мм, а внутрішній - з деревостружкових плит на водостійкій смолі. Утеплювачем служать пінополіхлорвіїлові плити. Товщина панелі 120 мм.
Віконні та дверні коробки виготовляють при цій конструкції зі склопластику. Кріплять панелі до конструкцій, що несуть, за допомогою болтових з'єднань.
Несучі панелі внутрішніх стін великопанельних будівель виготовляють із важкого залізобетону або армованого легкого бетону міцних марок на базі керамзиту або інших легких інертних матеріалів.
Крім необхідної міцності та жорсткості, панелі внутрішніх стін повинні мати встановлену нормами звукоізолюючу здатність від повітряного шуму.
Широко застосовують у житловому будівництві панелі з важкого або щільного силікатного бетону марок від 150 до 300, а також
Для підвищення жорсткості об'єднують жорсткі каркаси у просторові за допомогою горизонтальних хомутів із стрижнів діаметром 4 мм.
З метою забезпечення звукоізоляції приміщень товщину панелей внутрішніх стін з важкого бетону, що розташовуються між квартирами, а також між житловими кімнатами та сходовими клітинами, збільшують до 14 см.

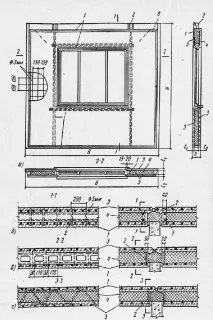

На рис. 6 показані конструкції одношарових панелей внутрішніх несучих стін. Ці панелі за ГОСТом повинні мати повну заводську готовність з підготовкою поверхні під фарбування або обклеювання шпалерами.
