ПОБУДУВАННЯ ДИГРАМ І ГРАФІКІВ ЗАСОБИМИMSEXCEL

1. В електронній таблиці побудувати на аркуші з даними лінійку з вертикальними стовпцями (гістограму), що дозволяє відобразити зростання кількості серверів Інтернету за роками.

2. В електронних таблицях побудувати графіки кубічної функції у = х3 та лінійної функції у = 2 * х.

3. Побудова малюнка«Парасолька»

Наведено функції, графіки яких беруть участь у цьому зображенні:

у1 = -1/18х2 + 12, х[-12; 12]

y3= -1/8(x+8)2 + 6, хÎ[-12; -4]

y4= -1/8(x-8)2 + 6, хÎ[4; 12]

y5= 2(x+3)2 – 9, хÎ[-4;0]

y6=1.5(x+3)2 – 10, хÎ[-4;0]

  • Запустити MS EXCEL
  • У комірціА1внести позначення змінноїх
  • Заповнити діапазон осередків А2:А26 числами з -12 до 12.

excel

  • Послідовно для кожного графіка функції будемо вводити формули.

Для у1 = -1/18х2 + 12, х[-12; 12]

Порядок виконання дій:

1.Встановлюємо курсор у коміркуВ1і вводимоу1

2.У коміркуВ2вводимо формулу

3. НатискаємоEnterна клавіатурі

4. Автоматично відбувається підрахунок значення функції.

5.Розтягуємо формулу до осередку В26

6. Аналогічно в комірку С10 (т. до значення функції знаходимо тільки на відрізку х[-4;4]) вводимо формулу для графіка функції y2 = -1/8х2 +6.

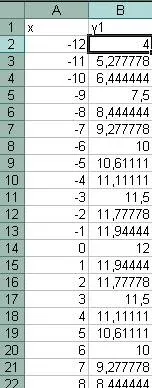

В результаті має вийти наступна ЕТ

графіків

Після того, як всі значення функцій підраховані, можна будувати графіки цихфункцій.

1. Виділяємо діапазон осередків А1: G26

2. На панелі інструментів вибираємоменю Вставка→Діаграма.

3.У вікні Майстра діаграм виберітьТочкова → Вибрати потрібний вид→ НатиснутиOk.

побудова

В результаті має вийти наступний малюнок:
