Поточний ремонт вимикачів
При поточному ремонті після огляду вимикача зливають олію з полюсів, одночасно перевіряючи роботу олійника, знімають нижні кришки з нерухомими розеточними контактами, виймають розпірні циліндри, дугогасні камери. Очищають та оглядають контакти, камеру та інші частини вимикача.
При невеликому рівномірному обгоранні контактів достатньо зачистити пошкоджені місця дрібною наждачною шкіркою. У разі утворення напливів їх слід видалити напилком або шабером. Після зачистки та тирси не повинно бути раковин глибиною більше 0,5 мм, а розміри контактів не повинні відрізнятися від початкових більш ніж на 0,5 мм. Зачищений наконечник контактного стрижня слід розгорнути на 180°, щоб розташувати його у бік дутьових каналів камери менш пошкодженою поверхнею. Пошкоджені дугою ламелі нерухомого розеткового контакту рекомендується поміняти місцями з менш ушкодженими. При цьому необхідно, щоб ламелі були встановлені без перекосів і при піднятому струмопровідному стрижні знаходилися в похилому положенні по відношенню до осі симетрії контакту, а верхні торці їх торкалися один одного. Це дозволить збільшити термін служби контактів. Після зачищення та обпилювання контакти промивають бензином або трансформаторним маслом і змащують тонким шаром мастила ЦИАТИМ-221 або ЦИАТИМ-203.
Контакти, що мають тріщини, деформацію, значне зношування, обгар понад 1/5 контактної поверхні, значні раковини та пропали в металокераміці, замінюють новими.
При заміні рухомого струмоведучого стрижня вимикача ВМП-10 слід розібрати полюс вимикача, для чого зняти верхню кришку, вийняти маслоотделитель, зняти корпус механізму з диском, що кріплять напрямні стрижні, вийняти фланець верхнього виведення з направляючими стрижнями і знятирухливий струмоведучий стрижень, попередньо звільнивши стопорну планку.
Для заміни струмопровідного стрижня вимикача ВМГ-10 необхідно вийняти вісь, що з'єднує рухому сережку і струмопровідний стрижень, і від'єднати гнучкі зв'язки від колодки стрижня, після чого вийняти стрижень. Новий наконечник струмоведучого стрижня має бути ввинчений вщент. Поверхні на стику необхідно обкатати або обтиснути, після чого проточити наконечник, а стик закріпити в чотирьох місцях по колу. При пошкодженні мідної частини стрижня (над наконечником) його замінюють повністю. У вимикачах ВМПП-10 і ВМПЕ-10 можна замінити тільки контактну частину струмопровідного стрижня 1 (рис. 1), для чого викручують сталевий наконечник 2 з колодкою 3, попередньо вибивши штифт 4. Новий штифт слід розклепати з двох сторін.
Мал. 1. Рухомий контактний стрижень вимикачів типів ВМПП-10 та ВМПЕ-10
Мал. 2. Визначення ходу в розеточному контакті та повного ходу рухомого стрижня
Дугогасні камери перед оглядом промивають у чистій трансформаторній олії. Якщо камери мають незначне зношування - поверхневе обвуглювання перегородок без збільшення перерізу дутьових каналів, то достатньо провести зачистку цих поверхонь з подальшим промиванням трансформаторним маслом. При збільшенні отвору у вкладиші нижньої пластини камери вимикача ВМП-10 діаметром 30 мм (на струми 600 і 1000 А) і 32 мм (на струм 1500 А) вкладиш слід замінити. У вимикача ВМГ-10 аналогічна заміна повинна виконуватися зі збільшенням діаметра отвору у фібровому вкладиші до 28—30 мм. Розшарування перегородок можна усунути проклеюванням бакелітовим лаком із запічкою під пресом. Якщо камери сильно пошкоджені, збільшилися розміри дутьових каналів більш ніж на 3 мм та ширині, камерислід замінити.
При збиранні полюсів усі внутрішні порожнини циліндрів необхідно промити трансформаторною олією. Дугогасні камери повинні вводитись у полюс через нижній роз'єм циліндра. Для полегшення встановлення камери рекомендується змастити її тонким шаром мастила. При складанні полюса вимикача ВМГ-10 відстань від нижньої поверхні дугогасної камери до верху розеткового контакту має бути 3-5 мм.
Під час ремонту перевіряють справність масляного буфера, шток та поршень якого при пересуванні від руки повинні рухатися плавно. При необхідності масляний буфер розбирають, промивають та заповнюють чистою трансформаторною олією. Перевіряють та очищають пружинний буфер. Слід мати на увазі, що пружина буфера має велике зусилля попереднього натягу, тому при його розбиранні необхідно вжити запобіжних заходів.
Перевіряють стан ущільнення контактного стрижня та ізолюючої бакелітової трубки у вимикача ВМГ-10.
Полюси збирають у послідовності, зворотній розбиранні. Перед збиранням ретельно оглядають та очищають усі ізоляційні частини, порцелянові ізолятори. Ізоляційні тяги замінюють за наявності великих тріщин, сколів та розшарування. Не допускаються тріщини в ізоляторах і порцелянові сколи площею понад 1,5 см2. Невеликі сколи ретельно очищають, знежирюють та покривають бакелітовим лаком.
Перевіряють та підтягують усі кріплення вимикача, а також контактні з'єднання. При необхідності відновлюють пошкоджене фарбування. Трючі частини механізму вимикача змащують тонким шаром мастила ЦИАТИМ-203. Після складання полюсів перевіряють регулювання вимикача: хід у контактах, повний хід рухомих контактів, недохід рухомих контактів до крайніх положень, зазор між упором і роликом у включеному положенні,різночасність торкання контактів, опір струмопроводу. Регулювання починають з перевірки легкості руху механізму полюса та рухомого струмопровідного стрижня, який повинен вільно переміщатися по всьому шляху до розеткового контакту.
Після перевірки роботи механізму полюсів вимикач заповнюють чистим трансформаторним маслом з пробивною напругою не менше 30 кВ, заливаючи кожен полюс приблизно 1,5-1,8 л. Рівень олії повинен перебувати в межах допустимих змін за шкалою олійного вказівника. Це має винятково важливе значення при гасінні електричної дуги у вимикачі. Високий рівень олії зменшує об'єм повітряного простору над поверхнею олії. У разі гасіння дуги в цих умовах можливий сильний удар олії в кришку вимикача і небезпечне підвищення тиску всередині бака, що може спричинити деформацію і навіть вибух бака. Крім того, у відключеного вимикача струмопровідний стрижень повинен перебувати вище рівня масла для забезпечення достатньої електричної міцності розриву за рахунок повітря, оскільки масло після кількох відключень може бути сильно забруднене продуктами розкладання та його електрична міцність буде невелика.
Якщо рівень масла виявиться сильно заниженим, то горючі гази, що виділяються при розкладанні масла (70% водню, 20% етилену і 10% метану), проходячи через невеликий шар масла, не встигнуть охолодитися і в суміші з киснем повітря можуть вибухнути. Значне зниження рівня масла може призвести до неможливості створення газового дуття і гасіння дуги, внаслідок чого зруйнується вимикач.
Хід рухомих контактів у вимикача ВМП-10 перевіряють без верхніх кришок та масловідділювачів на полюсах. На кожному полюсі вкручують у різьбовий отвір на торці рухомого стрижня контрольний стрижень діаметром6 та довжиною 400 мм. Повертаючи зовнішній важіль механізму полюса вниз, піднімають рухомий струмоведучий стрижень у верхнє положення і в цьому положенні роблять першу мітку - на штанзі 1, як показано на рис. 2.
Повільно включаючи вимикач, доводять рухомі струмопровідні стрижні до торкання нерухомих розеточних контактів. Роблять другу мітку Б на штанзі і заміряють за допомогою електричної схеми з лампами (рис. 3) неодночасність торкання контактів, яка повинна бути не більше 5 мм.
Довключають вимикач з посадкою приводу на собачку, що утримує, і наносять третю мітку - А.
Мал. 3. Трилампова схема перевірки одночасності замикання та розмикання контактів: ЦП - джерело живлення (3,5-36 В); Л1-Л3 - сигнальні лампи; В - вимикач; Р - однополюсний рубильник

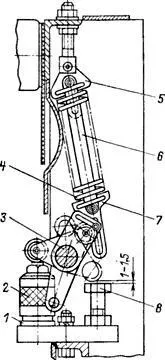

Мал. 4. Буферний пристрій: 1 - шайба; 2 - масляний буфер; 3 - вал вимикача з важелями; 4 - пружина буферна; 5, 7 - пружинотримач; 6 - планка; 8 - завзятий болт
Повний хід рухомого контакту визначається як різницю між мітками В і Л, а хід у розеточному контакті - як різницю між Б і А. Виміри виробляються у всіх полюсах. У вимикача типу ВМГ-10 мітки наносяться безпосередньо на струмоведучий стрижень.
Повний хід рухомого струмопровідного стрижня у вимикача типу ВМП-10 повинен бути 240-245 мм, хід у розеточному контакті 55-63 мм, у вимикачів типу ВМПП-10 і ВМПЕ-10-203-211 і 55-63 мм, у вимикача типів ВМГ-10 і ВМГП-10-205-215 і 40-50 мм.
Регулювання різночасності та ходу рухомого стрижня в розеточному контакті здійснюється ізоляційною тягою.
Регулювання повного ходу досягається за рахунок установки під масляний буфер шайб регулювальних (мал. 4), при цьому зміна кута повороту валу вимикачівмає бути в межах допуску. Зазор між роликом і наполегливим болтом (див. рис. 4) вимикача при включеному положенні повинен бути 1,0-1,5 мм.
Щоб уникнути поломок при включенні та вимкненні вимикача, рухомий стрижень повинен мати недохід у крайніх положеннях. Для визначення верхнього недоходу у відключеному положенні вимикача роблять мітку на штанзі. Від'єднують ізоляційну тягу, піднімають рухомий стрижень вгору до упору та заміряють верхній недохід. Для виміру нижнього недоходу опускають рухомий стрижень до упору. Недохід у вимикача типу ВМП-10 має бути не менше ніж 4 мм.
У вимикача типу ВМГ-10 відстань від нижньої площини колодки рухомого стрижня до головки болта на верхньому ковпачку прохідного ізолятора у включеному положенні вимикача має бути 25-30 мм. При необхідності колодку слід перемістити по різьбленню рухомого стрижня, попередньо від'єднавши гнучкі зв'язки. Після регулювання гнучкі зв'язки приєднують знову, туго затягнувши болти. У відключеному положенні вимикача ВМГ-10 кут між горизонталлю та приводним важелем валу має бути 24°, а кут між горизонталлю та ізоляційними важелями 22,5°.
Після закінчення регулювання перевіряють роботу вимикача, увімкнувши та відключивши його кілька разів приводом.
