Приклад розрахунку черв’ячної глобоїдної передачі
Матеріали для черв'яка та колеса призначаємо ті самі, що й для черв'ячної передачі, розрахованої в попередньому прикладі.
Приймемо коефіцієнт матеріалу зубів колесаКм=0,8, коефіцієнт точності виготовлення та складання передачіКт=1, коефіцієнт режиму роботи передачіКр=1.
Розрахункова потужність на черв'яку за формулою
За номограмою (див. рис. 1) визначимо міжосьову відстаньaw передачі. ПриP1p=5,6 кВт,n1=9,55 хв -1 таu=21 знаходимоaw=120 мм.

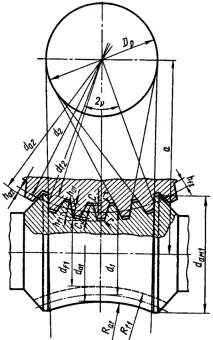

За ГОСТ 9369-77 (табл. "Параметри черв'якових глобоїдних передач") приймаємо (див. рис. 2): міжосьова відстаньaw=125 мм, діаметр вершин колесаda2=215 мм ширина обода колесаb2=28 мм.
З додатку до ГОСТ 9369-76 приймемо (див. рис. 2): при передавальному числіu=21 та приaw=125 мм число заходів черв'якаz1=2 і число зубів колесаz2=42, число зубів колеса, що охоплюються черв'яком,z′=4 ; робоча висота зуба колесаh=9 мм ; висота головки зубаha2=4 мм.
Ділильний діаметр колеса (див. рис. 2) за формулою
Мінімальний радіальний зазор з формулою
Діаметр западин колесаdf2 за формулою
Геометричні параметри черв'яка (див. рис. 2) за формулами ділильний діаметр висота головок висота ніжок діаметр вершин діаметр западин радіус вершин витків черв'яка радіус западин кут обхвату черв'яком черв'ячного колеса довжина нарізаної частини черв'яка
Найбільший діаметр виступівdам1 черв'яка визначається за кресленням.
Модуль за формулою
