Прилади та тестування електропроводки своїми руками

ВІДМІННИЙ ІНСТРУМЕНТ ДЛЯ МАЙСТЕРІВ І КЕРІВНИЦТВА І ВСЕ ДЛЯ САДУ, БУДИНКИ І ДАЧІ БУКВАЛЬНО НАДАРОМ - ПЕРЕКОНАЙТЕСЯ САМІ. Є ВІДГУКИ.

Прилади та тести для електромережі

У процесі роботи з електропроводкою виникає необхідність переконатися у її справності та безпеці. Виконати діагностику електромережі та пов'язаного з нею електрообладнання зовсім не складно за допомогою спеціальних приладів, а іноді навіть без них.

Індикатор мережі

Визначити наявність струму в мережі допоможе індикатор мережі, він пробник напруги.

Це легкий та компактний тестер, який покаже наявність напруги. Зовні він нагадує викрутку із пластмасовою ручкою. Для проведення тесту слід торкнутися стрижня приладу до контакту мережі, притиснувши великий палець до металевого торця. За наявності напруги відразу загориться вбудований індикатор-світлодіод.

Більш чутливі тестери дозволяють "побачити" напругу безконтактним способом, що може виявитися корисним при пошуку обривів у проводці, прихованій у стіні. Такі пристрої працюють від батарейок, а у разі виявлення джерела струму вони подають не лише світловий, а й звуковий сигнал.

ІНСТРУМЕНТ ДЛЯ ДОМУ ТА САДУ, КЕРІВНИЦЯ ТА ПР. ЦІНИ ДУЖЕ НИЗЬКІ

Мультиметр

Більше функціональних можливостей у мультиметра. Крім напруги він вимірює силу струму та опір, а просунуті моделі дозволяють визначати ємність конденсатора, індуктивність котушки, а також тривалість імпульсів в імпульсному сигналі. Більшість тестерів чудово підходять для перевірки ланцюга на цілісність. Прознайдені обриви тестер попереджає звуковим сигналом.

Як перевірити розетку

Для перевірки підключення пристроїв до електромережі використовують тестер розеток. Прилад оснащений трьома індикаторами світлодіодами, які, загоряючись, показують, що розетка приєднана правильно. Якщо якісь із індикаторів не горять — у підключенні припущено помилку. Це може бути відсутність заземлення чи неправильно приєднані фази. Прилад простий у використанні: для виявлення несправностей достатньо його вставити в розетку. Вимикати подачу електрики при цьому не слід.

Тест на коррентність підключення – це обов'язкова умова монтажу електроустаткування.

Як переконатися, що електрика вимкнена

Перед тим, як здійснювати роботи з електропроводкою, необхідно переконатися у відсутності в ній електроенергії. Після відключення електрики на щитку перевіримо мережу пробником-викруткою. Торкаємося робочою частиною спочатку одного, а потім іншого контакту. Якщо тестер не подав жодних сигналів, то струм у ланцюгу відсутній. В іншому випадку загориться діод тестера. Звичайна індикаторна викрутка має металеву пластину, яку під час тесту потрібно притискати пальцем.

Перевірка ПЗВ

Пристрій захисного відключення (ПЗВ) призначений для обмеження перевищення споживання мережі. ПЗВ автоматично відключає подачу електрики у разі короткого замикання або підключення потужних споживачів, на які не розраховано мережу. Щоб перевірити справність самого ПЗВ, натиснемо на ньому кнопку "Тест". Якщо напруга відключилася - ПЗВ справний. Перевірку слід не рідше, ніж раз на три місяці або безпосередньо перед початком електромонтажних робіт.

Перевірка ланцюга на урвище

Щоб визначити, чи надходитьСтрум від одного кінця ланцюга до іншого, скористаємося мультиметром.

Щоб зателефонувати до проводки, на приладі необхідно ввімкнути режим вимірювання опору. При цьому перемикач повинен бути встановлений на діапазон найменших значень.
Якщо ланцюг справний, тестер показує опір менше 10 Ом. Якщо є обрив, то кілька МОМ.

Продзвонити дроти у стіні можна лише за допомогою безконтактного пробника напруги. Скориставшись схемою, проведемо пробником вздовж усієї проводки. У місці урвища прилад перестане подавати сигнал.

Якщо раптом у старому будинку ще використовується проводка кільцевого типу, треба враховувати: вона може працювати навіть за наявності обриву.

Для її перевірки:

відключимо на щитку електрику, після чого знайдемо дроти, що живлять весь ланцюг;
відокремимо один від одного стягнуті затискачами фазну, нейтральну та заземлюючу жили;
протестуємо їх, торкаючись щупами одночасно двох кінців кожної жили.

Важливо; червона чи коричнева жила – це фаза, чорна чи блакитна – нуль, а зелена чи жовта – земля. Колірні відмінності допоможуть не переплутати дроти.

Якщо прилад показує високий опір, є обрив. Слід оглянути всі елементи ланцюга – розетки, монтажні коробки, вимикачі. Після усунення несправностей можна знову перевірити весь ланцюг повністю.

Тестування ізоляції

Перевірка ізоляції допоможе визначити, чи не відбувається через неї витік струму. Якщо ізоляційний шар гріється і можна відчути характерний запах це ознака пошкодження. Буває й отже зовнішні ознаки відсутні. При цьому пошкоджена або неякісна ізоляція може спричинити пожежу або коротке замикання.

Якщотреба виміряти опір ізоляції, тумблер треба поставити на діапазон найбільших значень.
Стан ізоляційного шару вважається задовільним, якщо стрілочний мультиметр показує значення в мегаомах (МОм), а показання цифрового апарата перевищують ТОМО.

Перед перевіркою відключимо напругу, звільнимо всі розетки і вимкнемо всі прилади верхнього освітлення. На щитку витягнемо дроти з контактів і знайдемо дві жили - фазну та нейтральну. Включивши мультиметр у режим вимірювання великого опору, прикладемо один щуп до фазної, а інший до нейтральної жили. Якщо тестер показує дуже низькі значення, ізоляція вимагає ретельної візуальної перевірки.

Проведемо аналогічні виміри з фазою та землею, а потім — із землею та нулем. Низький опір підтвердить підозру пошкодження ізоляційного шару. Далі уважно оглянемо з'єднання розеток та верхніх світильників – найчастіше ізоляція ушкоджується у цих місцях. Якщо несправність не знайдено – перевіримо вимикачі та монтажні коробки.

Найчастіші причини пошкоджень - волога, перебитий провід або звичайне зношування. Але тепер ці несправності нам не страшні, адже ми знаємо, як діагностувати електропроводку.

Що потрібно для монтажу електропроводки

Ви можете займатися електропроводкою у будинку самостійно?

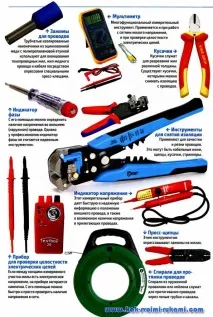

Для будь-якого втручання в електричні мережі потрібні відповідні знання та інструмент. Підберемо базовий інструментарій для найпростіших електромонтажних робіт.

Усі, хто відповідає на це питання позитивно, беруть на себе велику відповідальність. Адже навіть невеликі зміни в електромережі за неправильного виконання можуть призвести до небезпечних для життя людей ситуацій.

Тому за електромонтажніроботи слід приймати тільки в тому випадку, якщо ви точно знаєте, як ці роботи виконують правильно, і негайно припиніть їх у разі виникнення проблем, що виходять за межі ваших знань та умінь. При найменшому сумніві звертайтеся за допомогою до професійного електрика.

Хороший інструмент – основа для якісного виконання будь-якої справи, а при електромонтажних роботах особливо. Правильний ручний інструмент для електриків

добре ізольований. Він надає майстру додатковий захист навіть у тому випадку, якщо напруга в мережі вимкнена, що необхідно зробити перед початком будь-яких робіт в електромережі. Перевірити, чи дійсно ділянка мережі, над якою ви збираєтеся працювати, знеструмлена, можна за допомогою покажчика напруги або мультиметра. Обидва прилади значно надійніше, ніж простий, схожий на маленьку викрутку індикатор фази, якому професійні електрики мало довіряють.

Спеціальні інструменти з електроізоляцією слід використовувати тільки для роботи з електропроводкою – пошкодження та забруднення можуть знизити їх захисні якості.

В ідеалі заведіть собі окрему скриньку для такого інструменту — тоді всі необхідні пристрої та матеріали завжди будуть у вас під рукою, і вам не доведеться тягати з собою непотрібні речі. Крім усього іншого в такому ящику обов'язково повинні бути сполучні клеми для кабелів різних розмірів, кілька захисних клем та ізоляційна стрічка. Все це обов'язково знадобиться при виконанні невеликих ремонтних робіт.
