2.4. Принцип повторного використання частот

Однак на практиці взаємний вплив мобільних станцій MSабонентів, що мають однакові робочі частоти, необхідно враховувати. Тому було розроблено концепцію повторного використання частот, тобто у кожній соті, показаної на рис. 2.2 використовується певна група з т-канальних радіочастот.

Отже, повторне використання частот (frequencyreuse) полягає в тому, що в сусідніх стільниках використовуються різні смуги частот Ft, які повторюються через кілька сотень. Для розуміння сутності принципу повторного використання частот розглянемо кілька прикладів побудови моделей мережі.

1.Нехай у деякій соті А (рис. 2.4) використовується якась частина від повного діапазону частот, виділеного системі мобільного зв'язку (наприклад, для визначеності одна десята діапазону - 6^ = 1/10). Тоді в сусідній з нею соті повинна використовуватися друга десята частина діапазону Ъв = 1/10, оскільки поблизу загальної межі в двох суміжних стільниках не можна використовувати одні і ті ж частотні канали. У стільнику С, що має спільні кордони з стільниками А і В, доведеться використовувати третю десяту частину діапазону (6С = 1/10). Але вже в соті D, що має спільні кордони з сотами А і С, але не має спільні кордони з сотою, знову можна використовувати ту ж десяту частину діапазону Ьв = 1/10, що і в соті В, що умовно позначено D В. Аналогічно цьому в стільниках: £ A, FБ, Я, тобто отримуємо стільникову структуру, що складається з 3-х частотних (3-х елементних) груп, званих кластерами (cluster), тобто групою стільників з різним набором робочих частот.

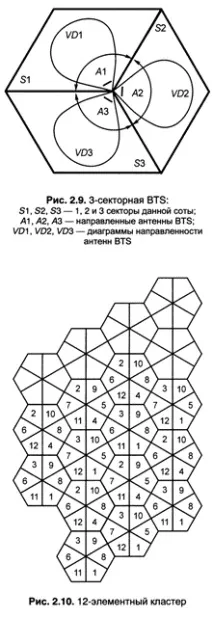

Ця обставина дозволяє розташовувати базові станції BTS, що працюють на однакових частотах, ще ближчеодин до одного, ніж у моделі рис. 2.7. На рис. 2.8 9-елементний кластер дає величину D = 5,196R при величині = 1/N - 0,11. 5. Фахівці корпорації Motorola (США) розробили ще ефективнішу модель повторного використання частот. На рис. 2.10 показана розроблена ними стільникова мережа з 12 групами несучих частот, із застосуванням 60 2 спрямованих антен (тобто на базовій станції BTS встановлюється 6 спрямованих антен, головна пелюстка діаграм спрямованості яких випромінює тільки в межах свого 60 ° сектора).

2.5. Оцінка числа фізичних радіоканалів у довільній соті

Число фізичних каналів у довільній соті (назвемо - ємністю стільники) стандарту GSM визначається видом моделі повторного використання частот. Як приклад розглянемо розрахунок ємності стільники для моделі мережі фірми Motorola (рис. 2.9): так як у кожній з двох суміжних стільник моделі використовуються різні групи несучих частот, то ємність довільної мережі такої мережі складе:

Ki = (124/2)-8 = 496 фізичних каналів (де цифра 124 - це число дуплексних

82 фізичні радіоканали. У моделі рис. 2.8 різні групи несучих частот використовують у трьох суміжних стільниках, тому ємність стільники складе: Kt-(124/3)*8 = 328 фізичних каналів.

Таким чином, в залежності від структури мережі стільникового мобільного зв'язку стандарту GSM змінюватиметься ємність стільника, тобто число фізичних каналів, а значить в кінцевому рахунку число мобільних абонентів, що обслуговуються.
