Проект стін

Залежно від прийнятої конструктивної схеми будинку стіни ділять на несучі (виконують несучу та огороджувальну функції) та самонесучі (виконують тільки огороджувальну функцію). Зводити стіни малоповерхових сільських будинків можна з різних місцевих будівельних матеріалів (природних кам'яних – вапняку, пісковика, туфу, дерева, очерету, саману та ін.) та з матеріалів заводського виготовлення (цегли, шлакобетонних блоків, дерев'яних щитів).

Стіни з постелістого бутового каменю виконують у південних районах товщиною 60 см, центральних та середніх -70...85 см. Така велика товщина стін викликана підвищеною теплопровідністю бутової кладки. З метою зменшення товщини зовнішні стіни часто проектують полегшеної комбінованої конструкції, що складається з бутової кладки товщиною 50 см, повітряного прошарку товщиною 5 см і утеплювача з очеретяних щитів (або іншого матеріалу) товщиною 7 см.

Стіни з вапняку-черепашника мають малу теплопровідність і морозостійкі. Вапняк-черепашник добре обробляється. Товщина стінок зі стінових блоків, виготовлених з вапняку-черепашника, залежить від його щільності і може становити 38...51 см.

Стіни з туфу також мають малу теплопровідність і велику міцність. Їх зводять товщиною 25-51 см з пиляного каміння і великих блоків різних розмірів.

Дерев'яні стіни поділяють на рубані (брущаті та зроблені з колод) і каркасної конструкції.

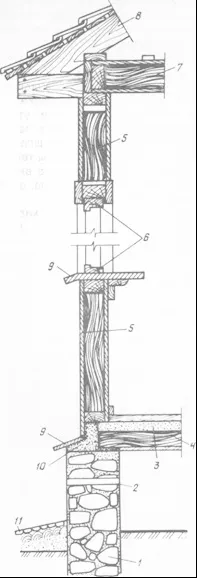

Рубані брусчасті стіни зводять з брусів перетином 160х160 або 180х180 мм. Бруси укладають горизонтальними рядами. Ряди брусів з'єднують прямокутними щитами із сухої деревини або циліндричними нагелями товщиною 3 см. Отвори для нагелів роблять діаметром 3,2 см. Кути стін рубають із залишком і без залишкулапу”. Один ряд пов'язаних по контуру брусів називають вінцем. Перший нижній вінець - оклад - укладають безпосередньо на цоколь. Покладені один на інший вінці від цоколя до даху утворюють зруб. Пази в брусах при врубці слід ретельно прокладати клоччям і потім додатково конопатити. Перший раз конопатять стіни через 3 місяці після виготовлення зрубу, другий – через 1…2 роки експлуатації будинку. Штукатурять і оббивають стіни тільки після їхнього остаточного осаду.

Рубані зроблені з колод стіни зводять з колод товщиною 220...260 мм. Колоди укладають один на одного горизонтальними рядами комлями поперемінно в різні боки і пов'язують в кутах врубками, а по довжині вертикальними гребенями. Кути стін рубають із залишком "у чашку" ("кубком" вниз) і без залишку. Поєднання колод з залишком здійснюють шляхом пристрою виїмки глибиною, що дорівнює половині товщини колоди, що сполучається. У " чашці " врубки роблять потаємний шип. Довжина залишку, як правило, становить 0,25 м-коду.

При врубці остаточно кінець колоди отесывают “в лапу”. "Лапи" не повинні мати прямокутний переріз, тому що при такому перерізі місце врубки може розійтися і промерзнути.

Сполучення внутрішніх стін із зовнішніми здійснюють врубкою "сковороднем".

Поперечні внутрішні стіни встановлюють через 6,5...8,5 м (залежить від товщини зовнішніх колод). У тих випадках, коли відстань між внутрішніми поперечними стінами необхідно зробити більше, стіни підсилюють парними брусами, стягнутими болтами.

Зроблені з колод стіни, як правило, обшивають зовні тесом по брусках-прибої-нам перетином 50×50 мм. Бруски-прибоїни прибивають до стін через 1 м.

Балки перекриттів з'єднують із зовнішніми стінами "сковороднем", а з внутрішніми - "напівковороднем".

Дерев'яні стіни каркасної конструкції складаються зі стійок і балок-обв'язок, оббитих із внутрішньої та зовнішньої сторін листовими матеріалами. Між листовим матеріалом укладають теплоізоляційний шар. Стійки та балки каркаса, як правило, виконують із брусів перетином 50×100 мм. Брусья мають у своєму розпорядженні через 400...800 мм. Стійкість каркасу будинку забезпечують хрестоподібні зв'язки або розкоси, що встановлюються між кутовими стійками, а також дощата обшивка. Скріплюють усі частини каркасу між собою цвяхами. Як утеплювач стін використовують мінеральну вату, пінопласт, керамзитові блоки, шлак, фіброліт, очерет та ін. Для захисту теплоізоляційного шару від вологості з внутрішньої сторони укладають шар толю, руберойду або пергаміну.

Каркасно-очеретові і каркасно-ка-мишові стіни мають дерев'яний каркас, обшитий з обох боків косонаправлени-ми рейками перетином 3×4 см. Прибивають рейки через 20 см. Ухил решітування внутрішніх стін повинен бути зворотним ухилом решітування зовнішніх стін. Між латами укладають заповнювач. Вона також утримує шар глини, якою обмазують стіни з метою надання їм герметичності. Товщина шару обмазки має бути не більше 5 см.

Заповнювачем каркасно-очеретових стін служать очеретяні плити. Товщину заповнювача визначають залежно від щільності очерету та тепломеханічних вимог. Для житлових будинків товщина очеретяних плит має бути в районах з найнижчою температурою повітря мінус 40 ° С не менше 12 см, мінус 30 ° С не менше 10, мінус 20 ° С не менше 7 см.

У районах, де переважають сильні вітри, каркасно-очеретові та каркасно-очеретові стіни захищають зсередини цегляною стінкою в півцегли, скріпленою зі стійками каркасу. Для захисту таких стін від гризунів та комах їх обробляють.мідним купоросом та антисептиками.

Глиновалькові стіни також мають дерев'яний каркас, у стійках якого виготовлені пази. У пази закладають скошені в кінцях жердини. На жердини по всій довжині кладуть рівним шаром пучки глиносоломи. Кінці пучків перекидають по обидва боки жердини так, щоб утворився валок товщиною, що дорівнює товщині стіни. Звісні кінці вальків кожного верхнього ряду повинні перекривати одну третину вальків нижнього ряду. Бічні поверхні вальків розчісують гребенями та затирають напіврідким глиняним розчином, що містить дрібно нарізану солому.

Глиновалькові стіни мають велике осадження через ущільнення та усихання. Щоб зменшити її, вальки потрібно укладати якомога щільніше.

Товщину глиновалькових стін у південних районах приймають 20...25 см, у районах середньої кліматичної зони та північних – 30 см.

Гліноплетневі стіни складаються з колів, обплетених хмизом. Товщина хмизу повинна бути 1,5...2 см у комлі, довжина не менше 1,5 м. Кожна хмиза повинна захоплювати не менше трьох жердин. Хворост у стінах необхідно туго натягувати, щоб надати їм велику жорсткість і захистити від витріщання. Міжплетневий простір у міру виготовлення тину заповнюють соломою, просоченою глиняним розчином або іншим заповнювачем. Зовнішню стіну кожного тину обмазують глиняним розчином, що містить пісок та дрібно нарізану солому. Цей розчин повинен заповнити всі проміжки та порожнечі. Після просушки стін наносять другий шар рідкого глиняного розчину та ретельно його вирівнюють. Усі тріщини, що утворилися, затирають. Висохлі стіни білять вапном.

Стіни з саману викладають у районах із сухим та помірно сухим кліматом. Товщину їх для північних районів приймають 70 см, для середньої кліматичної зони – 51 см.для південних районів – 38 см. Вони дуже економічні (дешевші за дерев'яні на 30 % і більше), проте вимагають постійного догляду, захисту від вологи. Тому при зведенні фундаментів під них треба особливу увагу приділяти гідроізоляції. Кладку стін слід вести на глиняно-піщаному розчині складу 1:1 або 1:2 у суху пору року. З метою влаштування надійного гідроізоляційного шару доцільно три нижні ряди стін викласти з обпаленої повнотілої цегли. Намокання цегли-сирцю не допускається. Саманні стіни дають значне осадження.

У північних районах і в середній кліматичній зоні зовнішні стіни із саману слід штукатурити по дранці. У глиняну поверхню стіни забивають дерев'яні кілочки з відривом 10…15 див друг від друга (рис. 69, а). Вони повинні виступати зі стіни на 1 …1,5 см. На змочену поверхню стіни спочатку наносять перший шар штукатурки - палатку, на просохлий шар штукатурки накладають другий шар - накривку і остаточно обробляють поверхню стіни.

Зовнішні стіни з саману можна також оштукатурювати закріпленими на них рейками. Попередньо рейки оббивають дранкою.

Цегляні стіни малоповерхових сільських житлових будинків проектують, як правило, полегшеними (з порожнечами, заповненими шлаком або іншим утеплювачем), оскільки виконувати суцільні стіни в даному випадку неекономічно. Полегшені стіни мають меншу теплопровідність і ту ж міцність і довговічність, що і суцільні. Простотою кладки характеризується багатодирчаста (або багатощілинна) цегла. Товщину полегшених зовнішніх стін можна прийняти у південних районах 25 см, у районах середньої кліматичної зони – 38, у північних районах – 51 см. Цоколь і карниз таких стін слід викладати із суцільної цеглини для запобігання проникненню вологи.

Суцільні цегляністіни з повнотілої глиняної або силікатної цегли зводять лише у виняткових випадках. Товщина їх може бути в південних районах 25...38 см, в районі середньої кліматичної зони - 51, в північних районах - 64 см. Характеристики цегли при цьому використовуються на 20...30%.

Шлакобетонні стіни виконують в основному із шлакобетонних блоків заводського виготовлення. Вони більш економічні, ніж цегляні, мають меншу теплопровідність і менш трудомісткі при зведенні.

Щитові стіни монтують із готових щитів, виконаних у заводських умовах. Простір між обшивкою заповнюють утеплювачем. Із внутрішньої сторони щита укладають шар пароізоляції.
