Промені, частоти, налаштування
У цій частині будуть порушені найпростіші питання, пов'язані з ехолотами, і для легшого розуміння написаного наважуся порекомендувати піти шляхом «від практики до теорії», а не навпаки, як за класикою. Я маю на увазі, що набагато краще, якщо вже буде певний практичний досвід використання ехолота. Тобто проведіть кілька рибалок з ехолотом, а потім прочитайте статтю, яка, сподіваюся, розтлумачить, навіщо всі ці налаштування і як працює. Після цього можна вже буде усвідомлено пограти з налаштуваннями або залишити все як є зі спокійною душею.
Тому краще вмикайте ехолот, катайтеся та дивіться, що він показує. У принципі, «із заводу» налаштування вже встановлено цілком оптимально, щоб він показав гарну картину. Просто вмикаємо, їдемо, дивимося, після риболовлі вимикаємо. Але можна, звичайно, прочитати статтю, покататися і знову прочитати - так звичайно буде ще краще. Просто якщо щось не зрозуміло – пропускайте, згодом розберетеся. Мета статті скоротити цей час.
Частоти та промені
Найпоширеніша частота для 2Д ехолотів. Працює приблизно до 300 метрів, створює промінь шириною до 60 градусів (за умови встановлення високого рівня чутливості) та найбільш чисту та чітку картинку.
Тобто. сам по собі цей промінь вузький для чіткішого промальовування дна, але коли ми збільшуємо параметр чутливості, він розширюється і, відповідно, захоплює більше підводних об'єктів, наприклад риби.
Для чого цепотрібно?Зрозуміло, що для пошуку риби широкий промінь це добре, але добре теж має бути в міру. Якщо промінь буде занадто широкий, він збиратиме взагалі все поспіль навколо човна. На екрані з'явиться каша з маси дуг або рибок, але зрозуміти де це все є або було дуже важко. Але це ще не все. Є ще один нюанс – якщо широким променем прилад скануватиме дно, то почнуться серйозні неточності між показаннями на екрані та справжнім рельєфом дна. Особливо під час проходження вздовж берегового звалища.
Наприклад - якщо берег і звалище від нього знаходиться, припустимо, по правому борту то правий край нашого надміру широкого променя «падатиме» на верхній край брівки, а лівий «падатиме» вниз з брівки. На екрані в цьому випадку будуть малюватись колосальні, різкі перепади глибини, яких насправді немає. Ми просто йдемо вздовж берегового звалища як на верхній схемі з променями. На вершині валу буде, припустимо 2-3 метри, а в низу, припустимо, 7-8 і процесор ехолота буде «плутається у свідченнях» що ж нам показати 2 або 5 або 8 метрів. Саме тому Лоуренс і зробив такий «розумний» промінь.
Так що вузький промінь це скоріше добре, якщо важливий насамперед точний рельєф дна. Ось ще одна аналогія, щоб легше зрозуміти чому. Уявіть, що Вам потрібно намалювати якийсь ландшафт. У Вас є для цього широкий, будівельний пензель та тонкий олівець. Чим краще, чіткіше і точніше малювати? Знову ж таки повторюся - особливо це стосується проходження вздовж різкої берегової брівки, коли одна сторона променя стосується її верхньої частини, а друга «падає» вниз. Але варто зауважити, що нові частоти 455 і 800 кГц і відповідно промені вже влаштовані за іншими принципами і при значній ширині точність зображення дна та донних структур просто приголомшлива. Але процьому нижче.
Якщо у Вашому ехолоті є вибір між 200, 83 та 50 частотами, саме 200 кГц буде основною частотою у переважній більшості випадків на Ваших риболовлях. Інші дві будуть лише допоміжними для спеціальних умов, про які йтиметься нижче. Ще варто відразу попередити, що три названі частоти одночасно в ехолоті не можуть працювати. Навіть якщо в меню є всі три, працюватимуть одночасно лише дві. У цьому випадку при включенні обох ехолот сам розділить екран на два вікна. В одному буде зображення з однією частотою, в іншому з іншого. Які саме частоти у вас працюватимуть залежить від датчика та налаштувань меню ехолота. "Морський" датчик може створювати 200 і 50 частоту, звичайний датчик 200 і 83 частоти. Тобто, все залежить від датчика, а не від «голови».
Так звана "морська" частота. Розроблено для потужного пробивання товщі морської води. Створює промінь близько 90 градусів, здатний відображати дно на глибинах до 1500 метрів. Чому її промінь ширший за попередню частоту? За логікою це зроблено це для протидії збиваючому властивості хитавиці. На практиці, при включенні цієї частоти, "клацання" від датчика стають рідкісними, але сильними. Таким чином, цей промінь глибше пробиває солону, щільнішу воду.
Але думаю, навряд чи стане Вам у нагоді ця частота навіть для морської риболовлі на глибинах до 100 метрів. Він ширший за класичний 200 кГц невипадково. В даному випадку ширина променя дозволить згладити спотворення реальної глибини внаслідок качки. Тобто ширший промінь краще відображатиме дно, коли судно качає в море. Коли його вмикати? Тоді, коли 200 частота не справляється. Не добиває до дна, відповідно не відображає дно через зайву глибину, гойдання або швидкість руху.
Відносно нова частота,розроблена для використання на мілководді. Дрібноводдя, в моєму розумінні, - це 6м і дрібніше. При включенні ширина променя зростає до 120 градусів (при встановленні максимальної чутливості). Відповідно захоплення дна ставатиме більше вдвічі порівняно з 200 кГц променем. З одного боку добре – більше покриття дна, з іншого боку падає точність промальовування дна, особливо при проходженні вздовж берегового звалища, коли одна сторона променя стосується верхнього краю брівки, а інша – нижнього. Тому краще не зловживати включенням цієї частоти без потреби. Є сенс включати її на відверто дрібних місцях – менше 4 метрів. Хоча навряд чи це додасть шансів побачити рибу, що стоїть осторонь. Швидше за все вона випливе з-під човна перед тим, як потрапить у зону дії променя. Інша річ, коли ловимо у виска сома на квок або ставриду в морі. Вдвічі ширше промінь, швидше за все, дозволить побачити снасть або рибу, яка не потрапила в тонший конус променя 200 кГц. І тут є повний сенс пробувати її застосовувати.
Якщо Вам дуже потрібен і такий промінь на додаток до базового 200 кГц, шукайте модель з написом Pro наприкінці назви моделей початкового цінового рівня. Або уточнюйте наявність такої на розвинених моделях без напису Pro. Наприклад, у серії HDS та Elite.
Для ехолотів нового покоління DSI, HDI та LSS впроваджено дві нові частоти -455 та 800 кГц.
Дещо скорочує довжину бічних променів і починає «губитися» на глибині понад 18 метрів при значно замуленому дні. З іншого боку, при швидкому пошуку на повній швидкості (зрозуміло, не на значних глибинах), я вважав би за краще включити саме її. Тому що, при такій, що істотно перевищує решту частоти посилання імпульсу, картинка має шанс зобразитися детальніше, ніж на455 частоті, неговорячи вже про класичні200, 50, 83 кГц. На практиці виходить, що 455 кГц все-таки набагато частіше застосовується, і включати800є сенс тільки на глибинах менше 6 метрів або для тонкого промальовування Даунсканера (нижнього високочастотного променя), і то до глибини 15 метрів.
Тепердокладніше про можливості нових частот (455-800). Мало того що частота в два-чотири рази вище, ніж класична, звична для нас 200 кГц частота, так ще й промінь, що працює на цій частоті, має іншу форму, плоску, у вигляді лимонної часточки в розрізі. Тобто якщо дивитися зверху на «пляму» від променя, то це буде сильно плескатий еліпс, перпендикулярний до руху, а не коло від конуса, як від світла ліхтаря у класичного 2Д ехолота.
З одного боку, вузька форма променя зменшує площу захоплення риби, коли човен стоїть нерухомо або Ви використовуєте ехолот взимку на льоду. Променем 455 або 800 кГц потрібно саме «пройтися» над рибою, причому не абияк, боком, а рівно якнайменше змінюючи курс, щоб тонкі бічні промені рівно працювали по сторонах від човна.
З іншого боку, така технологія дає приголомшливу якість зображення підводного ландшафту та риби у тому числі. А також показує картину того, що відбувається прямо біля дна (50см над і нижче), що у класичного ехолота з частотами-променями 200, 50, 83 кГц практично не виходить.

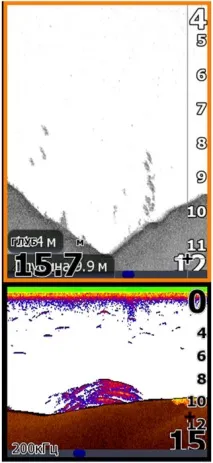

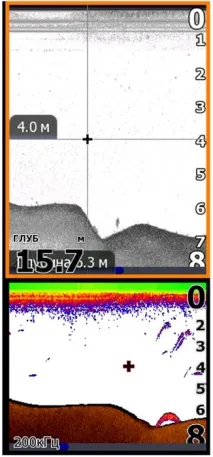

Біля дна за свальчиком стоїтьтовстолобик приблизно вагою від 7 до 15 кг. Добре видно, що звичайний ехолот навіть із технологією Бродбенд ледве відокремлює рибу від дна(картинка внизу), тоді як Даунсканер (згори) спокійно малює, що під рибою ще пристойна відстань до дна. Більш того, на самому свальчику є якийсь сторонній об'єкт, можливо донна риба або сміття. Що це, конкретно визначити важко, тому що донна риба (судак, сом) всіляко за своєю натурою намагаються з імітувати собою палицю камінь або щось ще, але тільки не самого себе. З іншого боку, класичний ехолот легше дає зрозуміти, що це саме риба, і чіткою дугою та відмінністю кольору.
