Регулювання установки коляски мотоцикла Урал-10
Регулювання установки коляски мотоцикла УралІМЗ-8.103-10
Коляска (бічний причіп) повинна встановлюватися по відношенню до мотоцикла в строго визначеному положенні. Це положення визначається двома показниками: розвалом та сходженням коліс мотоцикла та коляски (рис. 21). Мотоцикл із правильно встановленим візком добре «тримає» дорогу і легко керуємо. В іншому випадку він «тягтиме» в той чи інший бік, що сприяє інтенсивному зносу протектора коліс. Якщо мотоцикл погано «тримає дорогу» і «важкий» в управлінні, потрібно перевіряти сходження та розвал коліс. Перевірка та виміри проводяться на рівній та горизонтальній площадці.
Сходження коліс мотоцикла і коляски перевіряють за допомогою двох прямих брусків довжиною 2000 - 2100 мм, прикладених до бічної площини коліс на висоті 90 - 100 мм. Величина сходження коліс на довжині бази мотоцикла повинна бути 10-12 мм, тобто відстань па лінії осі переднього колеса повинна бути на 10-12 мм менше, ніж відстань на лінії осі заднього Колеса, При регулюванні слід від'єднати похилі стійки кріплення коляски мотоциклу, відпустити стяжний болт, що затискає задній кронштейн, висунути кронштейн (при різниці зазорів менше 10 - 12 мм) на задній трубі рами або всунути (при різниці вимірів більше 10 - 12 мм) до отримання необхідного сходження коліс і затягнути стяжний.
Кут нахилу мотоцикла по відношенню до вертикальної площини (кут розв'язки має бути 2 градуси (або 15-25 мм) при вимірі відстані нижньої бічної частини покришки переднього або заднього колеса
Нахил мотоцикла перевіряється рівнем, транспортиром та схилом.
Регулюють кут розвалу коліс двома похилими стійками. Для регулювання необхідно відвернути контргайки вилок. Вигвинчуючи абозагвинчуючи вилки, підібрати потрібну довжину стійок. З'єднати вилки стійок із кронштейнами рами, закріпити болтами та завернути контргайки. Кут нахилу можна перевірити на ходу. При правильно відрегульованому розвалі коліс мото> цикл під час руху не повинен відхилятися убік.

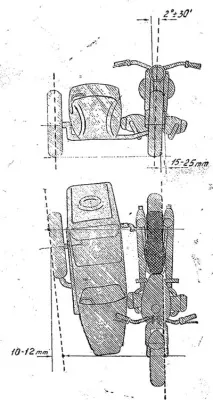

Мал. 21. Встановлення коляски щодо мотоцикла
