Ремонт Kia Spectra Розташування запобіжників та реле

Мал. 10.1. Схема розташування реле та запобіжників та їх призначення

Більшість запобіжників та реле перебувають у монтажному блоці, розташованому в моторному відсіку автомобіля. На внутрішній стороні кришки монтажного блоку нанесено розташування та призначення запобіжників та реле у монтажному блоці (рис. 10.1). Ланцюги, що захищаються запобіжниками та реле, наведені в табл. 10.1. Також у монтажному блоці знаходиться спеціальний пластиковий пінцет для зняття запобіжників (на звороті кришки його розташування позначено написом «FUSE PULLER», див. рис. 10.1).

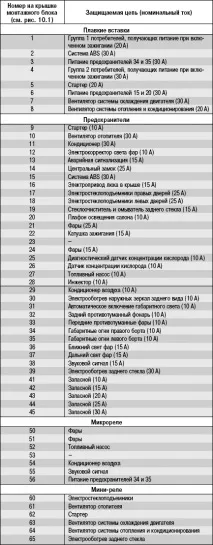

Таблиця 10.1 Ланцюги, що захищаються запобіжниками, що знаходяться в монтажному блоці реле та запобіжників, розташованому в моторному відсіку

Запобіжники різного номіналу забарвлені різним кольором; крім того, на запобіжнику нанесено числове значення сили струму, який він розрахований (номінал).

Колір корпусу запобіжника та його відповідність номіналу

Мал. 10.2. Монтажний блок запобіжників, розташований у салоні

Частина запобіжників розташована у монтажному блоці салону (рис. 10.2) під панеллю приладів праворуч.

Ланцюги, що захищаються запобіжниками, позначені на внутрішній стороні кришки та наведені в табл. 10.2.

Мал. 10.3. Монтажний блок додаткових реле в салоні: 1 – реле покажчиків повороту та аварійної сигналізації; 2 – реле системи центрального блокування замків; 3 – реле протитуманних фар

Над монтажним блоком запобіжників знаходиться монтажний блок додаткових реле (рис. 10.3). Для доступу до монтажного блоку необхідно зняти ліве нижнє облицювання панелі приладів (див. «Зняття таустановка лівого нижнього облицювання панелі приладів»).

Таблиця 10.2 Ланцюги, що захищаються запобіжниками, що знаходяться в монтажному блоці запобіжників, розташованому в салоні

---
