Ремонт LiteOn DG16D2S
Даа… Багато «умільців» в Україні, різні випадки трапляються. Але після погано зробленого MRA Hack часто складно відновити привід. Іноді зустрічаються приводи після вставки перевернутого живлення. Але майже 80% випадків, привід можна легко відновити за наявності навичок паяння.
Майже завжди потрібно мати мультиметр або будь-який інший засіб для продзвонювання.
Випадок 1. Перевернуте харчування.
В даному випадку найчастіше згоряє резистор R207 і все, що за ним. У поодиноких випадках згоряє R204. Більш, ніж у половині випадків, безповоротно згоряє драйвер (водій у перекладі з англійської) двигунів приводу - друга за величиною мікросхема на платі, або лазер. Так що лагодити плату потрібно лише для зняття ключа, якщо зняти не встигли.

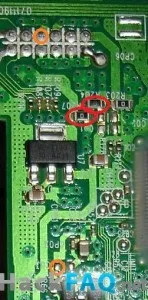

Замикаємо R204 і R207 коротко (можна капнути олово, можна проводком), якщо не допомагає - з'єднати проводком точки, виділені помаранчевим.
Випадок 2. MRA Hack у поганому виконанні.
Прикладів можна наводити скільки завгодно.
Перед початком ремонту, потрібно обов'язково прибрати весь припій із плати (і дроту).
1) Якщо вціліла хоча б одна з первинних точок, що ведуть до 101 ноги, то достатньо з'єднати її з цими точками:
Якщо між якими або точками все ще ціла доріжка, можна паяти не до всіх, а тільки до однієї з них.
2) Якщо на платі відсутні обидві первинні точки, або одна з точок №1,2,3, доведеться паяти до дуже маленьких майданчиків:
Дивимося, де немає точки, куди вона веде, де вихід на конденсатор і паяємося до тієї точки. Для тих, хто в танку — конденсатор не проводить постійний струм! Потрібно паяти саме до внутрішньої сторони, яка найчастіше під компаундом, доведеться поколупати.
Після з'єднання всіхточок, кожної з них у стані приводу має бути 3.3в.
Приклад відновлення первинних точок (паяльник у мене не дуже, але працює все норми):
Випадок 3. Просто так перестав працювати і визначатися.
Швидше за все, здох R204, див. перший випадок.
Випадок 4. Невдала прошивка через PMT.
В даному випадку, найчастіше перегорають ланцюги всередині самого процесора, так що на повне лагодження розраховувати не вдасться. Хоча інколи щастить. У випадку, з яким я стикався, MPX01 замкнув на масу всередині чіпа, внаслідок чого чіп моторошно грівся при включенні і в JungleFlasher видавав статус 52 (не відображаючись у програмі)
Статус 52 означає, що такі приводи, швидше за все, вдасться ввести статус 72 і зняти ключ! Це сервіс-режим. Якщо пам'ять приводу недоступна, підключення до оперативної пам'яті (52 статус). А якщо доступна – підключається до флеш пам'яті.
Для зняття ключа, використовуйте MRA Hack — принаймні мені вдалося зняти ключ, хоча я і думав, що проц здох повністю (навіть палець обпалив 🙂 )
У деяких випадках після відновлення доріжок привід починає нормально працювати. В даному випадку вважайте, що вам пощастило.
Також, привід може заробити, якщо MPX01 з'єднати через резистор 200 Ом з 3.3в живленням (у мене не спрацювало).
