Ремонтери, допоможіть відремонтувати пульт
Купив на ebay пульт, який не працює. Ледве випросив у продавця refund. Згідно з новим правилом, refund без повернення товару тепер витребувати не можна. Але я його вмовив.

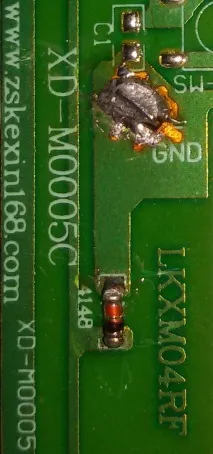

Розібравши пульт, я побачив потемнілий елемент. Діод 4148 як встановлений як запобіжник? На що замінити? Зі старих горілих плат, що підійде?
Батарейку ставив штатну на 12В. Може далі щось коротить?
Доріжки лише зверху
Фотографії та текст мої.
Знайдено можливі дублікати
Від чого цей пульт та який канал управління? Немає ні ІЧ-діода (звичайний спрямований угору, просто індикатор в ланцюзі живлення), ні антени (навіть просто доріжки, як для bt немає), монтажних отворів, раптом вузли з іншого боку теж не видно.
Там, схоже, петля у верхній частині і конденсатор С4 створюють як LC-контур, що задає, так і випромінює антену. Верхня частина петлі ще й фазу на 180 повертає для позитивного зворотного зв'язку. Через дільник С5-С6 це надходить на затвор транзистора Q1, виходить генератор ВЧ. Для роботи потрібно ще усунення, воно подається через R14 від мікросхеми (цей же сигнал йде на LED), включаючи-вимикаючи генератор.
Ймовірно, Ви маєте рацію. Я цю петлю спочатку вважав за просто провідник.
У мене є радіопульти від інших девайсів, але вони не підходять. Потрібен саме такий же, з таким же сигналом.
Не чув про універсальні радіопульти.
З іншого боку нічого немає. Пульт фейковий?
А чи на корпусі є прозора вставка з торця? У ламп керування явно ІЧ. І індикатор світився? Можливо я не правий, і це не індикатор, саме SMD-шний ІЧ світлодіод.
Нема віконця. Це типу радіо-пульт, тільки жодної антени не бачу, якнаприклад, на BT-модулях.
Червоно-жовтогаряча лампочка загорялася при натисканні на кнопки ON та OFF
Пардон вже зовсім заплутався, біля ламп чітко видно ІЧ приймач, біля пульта радіо антена з витка-доріжки. Схоже, пора сьогодні вже йти відпочивати.
Багато чого прояснило) Значить корпус йде і на ІЧ і на 433Мгц, значить 100% петля на платі і є антена.
Це діод. Служить для захисту від переполюсування. Якщо згорів значить плюс з мінусом поплутали.
нічого горілого тут не бачу
Справді. 490 в один бік та 1 в інший.
Це діод, чого ти взяв, що він згорів?
Доріжки пожовкли, чорний маркер нерівний. Я думав згорів. (
Тепер взагалі не знаю як лагодити. Вдруге замовляти стрімко.
Продзвонив у режимі 200 Ом. В один бік 16, в інший 1
Облом. Як лагодити?
А може справа і не в пульті зовсім, а в приймачі, наприклад?
Так можливо. Гаразд, хрін із ним. За правилами Ebay повертають усю суму чи за вирахуванням відправки?
Випаяти та подзвонити окремо від плати. Якщо не буде дзвонитися, то продзвонити на наявність короткого замикання щодо мінусового дроту з обох сторін на платі там, де він стояв. Якщо КЗ немає, то поставити аналогічний або як варіант тимчасово впаяти перемичку. Якщо КЗ є те забити на це.
Замкнув пінцетом і покликав. Не працює.
А якщо наживо зробити перемичку пінцетом і спробувати увімкнути?
@megabelaya, давно правило таке намалювалося?
Ви про яке правило?
Згідно з новим правилом, refund без повернення товару тепер витребувати не можна.
Може кілька місяців тому, може півроку. Тепер тільки Return this item.
Цікаво, а може, це якісь особливі умови магазину? Місяць тому буквально повернули гроші за несправний товар без необхідності зворотної доставки
У мене на всі покупки лише Return this item.
Я згадав коли це з'явилося. Я у травні бракований рюкзак купив, але не міг вимагати refund. Я тоді подумав, що це через те, що він дорожчий за 10 USD. З того часу Refund у менюшках не бачив. Тільки Return this item. Може, так у мене одного? Refund є у когось у Resolution center?
І ще одна пакість - Paypal завжди ставить обмін на стороні Paypal і краде 5%. Перед покупкою завжди потрібно наново ставити конвертувати на стороні продавця. А кілька разів платіж не проходив, якщо я ставив конвертування в моєму банку. Довелося дозволяти Paypal'y знімати з мене 5%
