Рідкотекучість, Ливарні властивості сплавів
Рідкотекучість - здатність металів і сплавів у розплавленому стані заповнювати ливарну форму, чітко відтворюючи контури її та поверхню. При низькій рідині рух розплаву у формі може припинитися раніше, ніж вона буде заповнена. Це найбільш ймовірно при виготовленні великих тонкостінних виливків, особливо якщо сплав у формі швидко охолоджується (наприклад, при литті у металеві або сирі піщані форми). Рідину позначається на заповнюваності форми розплавом, чіткості відтворення рельєфу порожнини форми.
На рідину впливають багато факторів, пов'язаних з властивостями, станом і будовою розплаву (його природа, температура при заливці, фазовий склад, в'язкість, поверхневий натяг, теплоємність і теплопровідність, наявність включень, газонасиченість, ступінь окисленості, інтервал кристалізації), а також з станом та властивостями форми (наприклад, її температура, теплофізичні властивості, стан поверхні, газотворність та газопроникність) та умовами заливання (конструкція та розміри литникової системи, напір розплаву, швидкість заливання, характер руху потоку тощо).

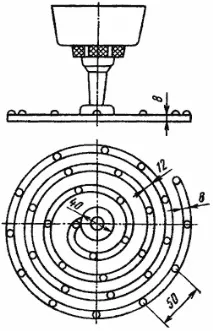

Для визначення рідкотірності запропоновані різні проби, що відливаються у формах спеціальної конструкції. Найбільш поширені різні різновиди спіральних проб. Форми для відливання таких проб мають протяжний спіральний канал, розташований горизонтальній площині. Поперечний переріз каналу постійно по всій довжині і зазвичай має форму трапеції висотою 8 мм, шириною вгорі 8 мм і внизу 7 мм. Одна із конструкцій спіральної проби представлена на рис. 5.1. Рідину оцінюється в міліметрах по довжині відлитої спіралі. Для зручності вимірів у верхній частині каналу зроблені виступи, відстані міжякими 50 мм.
