Схема електричних з’єднань ЕСУД ЄВРО-4 М74 Е-газ автомобілів сімейства LADA KALINA c двигуном

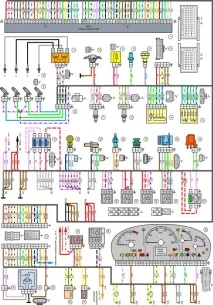

Малюнок – Схема електричних з'єднань ЕСУД ЄВРО-4 М74 Е-газ автомобілів сімейства LADA KALINA c двигуном 11183:

1 -контролер;

2 –колодка діагностики;

3 – датчик контрольної лампи тиску олії;

4 – датчик покажчика температури охолоджуючої рідини;

5 - резистор;

6 - електровентилятор системи охолодження двигуна;

7 - котушка запалення;

8 - педаль акселератора електронна;

9 - дросельний патрубок з електроприводом;

10 - датчик кисню керуючий;

11 - датчик кисню діагностичний;

12 – колодки джгута системи запалення та джгута форсунок;

13 - свічки запалювання;

14 - форсунки;

15 - електромагнітний клапан продування адсорбера;

16 – датчик масової витрати повітря;

17 – датчик швидкості автомобіля;

18 – датчик температури охолоджуючої рідини;

19 - датчик положення колінчастого валу;

20 – датчик детонації;

21 - блок запобіжників додатковий;

22 – запобіжники електровентилятора системи охолодження двигуна;

23 - реле електробензонасоса;

24 – реле електровентилятора системи охолодження двигуна;

25 - реле запалювання;

26 – реле 2 електровентилятори системи охолодження двигуна;

27 – колодки джгута системи запалення та джгута панелі приладів;

28 - комбінація приладів;

29 – монтажний блок (К3 – додаткове реле стартера);

30 – вимикач сигналу гальмування;

31 – вимикач сигналу положення педалізчеплення;

32 - блок управління АПС-6;

33 – контакти 2-клемних колодок джгута панелі приладів та джгута заднього;

34 - модуль електробензонасоса;

35 – контакти 33-клемних колодок джгута панелі приладів та джгута заднього.

---
