Схема електричних з’єднань ЕСУД ЄВРО-4 МЕ17

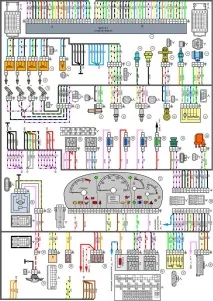

Малюнок 4 – Схема електричних з'єднань ЕСУД ЄВРО-4 МЕ17.9.7 Е-газ автомобілів сімейства LADA PRIORA з двигуном 21126:

1 - контролер;

2 – датчик масової витрати повітря;

3 – датчик температури охолоджуючої рідини;

4 - датчик фаз;

5 - датчик контрольної лампи тиску масла;

6 – датчик покажчика температури охолоджуючої рідини;

7 – колодки джгута системи запалення та джгута котушок запалювання;

8 - завадодавчий конденсатор;

9 - котушки запалювання;

10 - свічки запалювання;

11 - дросельний патрубок з електроприводом;

12 – датчик детонації;

13 - датчик кисню керуючий;

14 - датчик кисню діагностичний;

15 - датчик положення колінчастого валу;

16 – колодки джгута системи запалення та джгута форсунок;

17 - форсунки;

18 - електромагнітний клапан продування адсорбера;

19 – датчик швидкості автомобіля;

20 - блок запобіжників основний;

21 - запобіжник 1 реле запалювання;

22 - запобіжник ланцюга живлення електробензонасоса;

23 - запобіжник 2 реле запалювання;

24 - реле електробензонасоса;

25 - реле запалювання;

26 – колодки джгута системи запалення та джгута панелі приладів;

27 - комбінація приладів;

28 – контакти колодок джгута панелі приладів та джгута заднього;

29 - модуль електробензонасоса;

30 - колодка діагностики;

31 - педаль акселератора електронна;

32 – монтажний блок(К1 – реле електровентилятора системи охолодження двигуна, К3 – додаткове реле стартера);

33 – вимикач сигналу гальмування;

34 - вимикач сигналу положення педалі зчеплення;

35 - контролер електропакету;

36 – контакти колодок джгута панелі приладів та джгута переднього;

37 - електровентилятор системи охолодження двигуна.
