Схеми обв'язування котла Stropuva S40U

Схема обв'язування твердопаливного котла тривалого горіння Стропува S40/S40U з підключенням резервного котла, бойлера та теплої підлоги

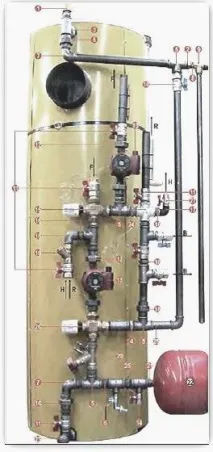

Мал.4. Компоненти збірного вузла котельні

1. Запобіжний клапан для тиску 1,5 бар; 2. Повітровідвідник; 3. Балансовий кран ø 15 8. Ніпель ø 25, 9. Муфта роз'ємна ø 25 внутр., 10. Коліно ø 25 внутр., 11. Редукція ø 32 – 25, 12. Кульовий кран ø 25 внутр., 13. Коліно ø 25, 14. DT 25, 15. Муфта роз'ємна ø 25, 16. Насос циркуляційний, 17. Балансувальний вентиль ø 25, 18. Вентиль ø 15, 19. Клапан триходовий ø 25, R – в/з радіатори/ів, F - в/з обігрів /а підлоги, B - в/з бойлер/а, К2 - в/з інші котли/ів.

Для всіх моделей апаратів вузли обв'язування збираються із деталей ø 25.

Мал.5. Рекомендована схема обв'язування котла тривалого горіння Stropuva S40/S40U (варіант 1)

Робота схеми з підключенням резервного котла, бойлера та теплої підлоги

Циркуляційний насос (P) подає теплоносій із системи опалення, проганяючи його через котел. Теплоносій, проходячи через казан, нагрівається.

Через балансовий кран (bk1) нагрітий теплоносій надходить до найближчого радіатора (без термовентиля), який, у разі збою електричної напруги, може працювати як самопливний.

Резервний котел необхідно підключати до кранів (k2), бойлер для гарячої підготовкиводи до крана (b).

Нагрітий теплоносій проходить через резервний апарат (2к), який після припинення горіння основного котла (1к) вмикається або коли основний (1к) подає гарячий теплоносій – вимикається. Якщо в системі є резервний котел (2к), засувка (2) закрита, а за його відсутності – відкрита.

Нагрітий теплоносій із основного котла Стропува S 40 (1к) проходить у резервний (2к) і потрапляє у бойлер непрямого нагріву (B). Після нагрівання побутової води (ГВП), теплоносій надходить у систему радіаторів.

Загальний об'єм потоку залежить від потужності циркуляційного насоса та може бути змінений шляхом перемикання положень швидкості насоса. Достатньо циркуляційного насоса потужністю 50–100 Вт.

(bk1 – 3) – балансовий кран захисного самопливного радіатора, за допомогою якого потік налаштовується так, щоб зворотний патрубок радіатора був приблизно на 40°C холодніше патрубка, що подає.

Рекомендована схема обв'язування твердопаливного котла тривалого горіння Стропува S40/S40U з підключенням бойлера, без резервного котла та теплої підлоги

Мал.6. Деталі збірного вузла котельні

1. Запобіжний клапан тиску 1,5 бар; 2. Повітровідвідник; 3. Балансовий кран ø 15; .Ніпель ø 25, 9. Муфта роз'ємна ø 25 внутр., 10. Коліно ø 25 внутр., 11. Редукція ø 32 – 25, 12. Кульовий кран ø 25 внутр., 13. Коліно ø 25, 14. 25, 15. Гайкові сполуки ø 25, 16.Насос циркуляційний, 17. Балансувальний вентиль ø 25, 18. Вентиль ø 15, R – в/з радіатори/ів, B – в/з бойлер/а

Мал.7. Рекомендована схема обв'язування котла тривалого горіння Стропува S40/S40U (варіант 2)

Робота схеми з підключенням бойлера, без резервного котла та теплої підлоги

Циркуляційний насос (P) подає теплоносій із системи опалення, проганяючи його через котел.

Нагрітий теплоносій із котла Stropuva S 40 (1к) надходить через бойлер непрямого нагріву (B). При достатньому діаметрі вхідних патрубків бойлера вентиль (3) закривається і весь потік теплоносія йде через бойлер, який підключений послідовно, тому вода в ньому нагрівається швидше.

Після нагрівання побутової води (ГВП), теплоносій надходить у систему радіаторів.

(bk3 – 17) – балансувальний вентиль, призначений для регулювання потоку, що проходить. З його допомогою потік від циркуляційного насоса розподіляється так, щоб його вистачило для підігріву радіаторів, і в той же час щоб він був достатній для самого котла. Загальний об'єм потоку залежить від потужності циркуляційного насоса та може бути змінений шляхом перемикання положень швидкості насоса. Достатньо циркуляційного насоса потужністю 50–100 Вт.

(bk1 – 3) – балансовий кран захисного самопливного радіатора, за допомогою якого потік налаштовується таким чином, щоб зворотний патрубок радіатора був приблизно на 40°C холодніше патрубка, що подає.

Рекомендована схема обв'язування твердопаливного котла тривалого горіння Стропува S40/S40U з підключенням бойлера та теплої підлоги, без резервного котла

Мал.8. Елементи збірного вузла котельні

1. Повітровідвідник, 2. Редукція ø 25 – 1, 3. Редукція ø 32 – 25, 4. Ніпель ø 25, 5. Трійникø 25, 6. З'єднання ø 25, 7. Коліно ø 25 внутр., 8. Ніпель ø 15, 9. Запобіжний клапан тиску 1,5 бар, 10. Кульовий кран із гайкою ø 25 внутр., 11. Кульовий кран із гайкою ø 25 внутр., 12. Гайкове з'єднання циркуляційного насоса ø 25, 13. Циркуляційний насос, 14. Кульовий кран ø 15 внутр., 15. Триходовий розподільчий клапан ø 25, 16. Гайкове з'єднання клапана ø 15 внутр./нар., 18. Коліно ø 25 внутр./нар., 19. Фільтр ø 25, 20. Балансувальний вентиль ø 25, 21. Редукція ø 25 –20, 22. Бак розширювальний, 23. Заглушка ø 25 нар., 24. Хрестовина ø 25, 25. Трійник ø 25 – 15, 26. Триходовий змішувальний клапан ø 25, 27. Балансовий кран ø 15, R – в/з радіатори/ів, B – в/з бойлер/а, F – в/з обігрів/а підлоги, Н – в/із сушарки/ок з терморегулюючими вентилями

Триходовий розподільний клапан ø 25 (15) можна встановити вручну.

Мал.9. Рекомендована схема обв'язування котла тривалого горіння Стропува S 40 (варіант 3)

Робота схеми з підключенням бойлера та теплої підлоги без резервного котла

Теплоносій, нагрітий у котлі Stropuva S40/S40U, проходить через сталеві труби ø 25. Повітря з апарата видаляється через автоматичний відвідник повітря (0). На зовнішньому контурі встановлюється запобіжний клапан (9).

Теплоносій по зовнішньому контуру прямує на триходовий змішувальний вузол (12). Змішувальний вузол (12) у нижній частині контуру необхідний для змішування зворотного теплоносія після циркуляційного насоса.

Різниця температур теплоносія подавальної та зворотної лінії повинна перебувати в межах 15-20°С. Відповідно, при температурі лінії подачі дорівнює 75°С, температура зворотної лінії повинна дорівнювати 55-60 °С.

Бойлер (4) підключається в малому контурі черезвентиль (8а, 8b). Після нагрівання бойлера вода надходить у найближчий радіатор (2) через балансовий вентиль (8с).

Додатковий радіатор (2) необхідно підключити автономно. Радіатор необхідний для запобігання перегріву опалювального котла при відключенні циркуляційного насоса (7а).

Система радіаторів підключається у верхній частині малого контуру через вентиль (8d). Зворотна лінія від радіаторів підводиться до циркуляційного насоса (7a) через вентиль (8f). На малому контурі після відбору теплоносія до радіаторів здійснюється підключення теплої підлоги через циркуляційний насос (7b).

Теплоносій зворотної лінії теплої підлоги підводиться до триходового розподільного клапана (6) через вентиль (8е).

Триходовий змішувальний клапан (6) необхідний для змішування лінії подачі і зворотної лінії і доведення температури лінії подачі теплої підлоги до температури 25-35°С.

Триходовий розділовий клапан (12) приєднується до циркуляційного насоса (7а) до загальної зворотної лінії. У нижній частині контуру після змішувального вузла (12) встановлюється балансувальний вентиль (13) з витратоміром для регулювання потоку води в котел.

У зворотній лінії після балансувального вентиля (13) монтуються спускові вентилі (14а, 14b) для підживлення та зливу теплоносія із системи, а також розширювальний бак (10). Тиск у розширювальному баку має бути 0,5-0,8 атмосфер.
