Технічні характеристики гирлового обладнання
Арматура гирла АУШ-65/50г14 призначена для герметизації гирласвердловин, що експлуатуються штанговими свердловинними насосами.

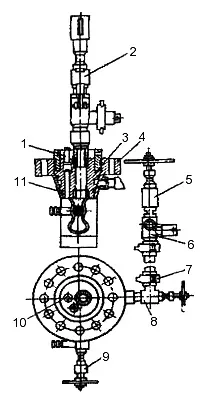

Вона складається (рис. 4.45) з гирлового патрубка з відбірником проб 6, кутових вентилів 5, 8, 9 та перепускного клапана 10.
Устьовий патрубок 4 має два відведення з кутовими вентилями 8 і 9. Кутовий вентиль 9 та його відвід призначений для регулювання тиску в затрубному просторі та проведення різних технологічних операцій, пов'язаних з ремонтом та профілактикою свердловини.
Кутові вентилі 5 та 8 перекривають потоки нафти. До кутового вентиля 8 кріпиться швидкозбірна муфта 7, що дозволяє швидко від'єднати викидну лінію та звільнити простір у свердловини для проведення робіт при ремонті та дослідженні свердловини.
Трубна підвіска 3, що має два кільця ущільнювачів 11, є основною несучою ланкою насосно-компресорних труб з глибинним насосом на нижньому кінці і сальниковим пристроєм 2 нагорі. Відмінна риса сальника - наявність просторового шарніра між головкою сальника (що містить ущільнювальне набивання) і трійником. Шарнірне з'єднання, забезпечуючи самоустановку головки сальника при неспіввісності сальникового штока з віссю стовбура свердловини, виключає одностороннє зношування набивання, збільшує термін служби сальника, одночасно полегшує зміну набивання.
Сальник розрахований напідвищений тиск на гирлі свердловини та забезпечує надійне ущільнення штока при однотрубних системах збору нафти та газу.
Корпус трубної головки має отвір 1 для виконання досліджень.
Продукціясвердловини надходить через бічне отвір трубної підвіски. Для зниження тиску в затрубному просторі шляхом перепуску продукції трубну частину передбачений перепускний клапан 10.
Устьові сальники виготовляються двох типів: СУС1 - з одинарним ущільненням (для свердловин з низьким статичним рівнем та без газопроявів); СУС2 - з подвійним ущільненням (для свердловин з високим статичним рівнем та з газопроявами).
Самовстановлюючий сальник СУС1(рис. 4.46, а) складається з кульової головки 9 з поміщеними в ній нижньої 2 і верхньої втулками з вкладишами 3 і 10 з пресованої деревини та ущільнювального набивання 8. верхню частину кульової головки нагвинчується кришка 12 з двома скобами, якими підтягується ущільнювальне набивання.
Мал. 4.46.Устьовий самовстановлюваний сальник: а - СУС1-73-25; б – СУС2-73-40; 1 – трійник; 2 - нижня втулка; 3 – вкладиш; 4 – стопор; 5 - кільце ущільнювальне; 6 - манжетотримач; 7 – кришка кульова; 8 - ущільнювальне набивання; 9 – головка кульова; 10 - вкладиш; 11 - грундбукс; 12 – кришка головки; 13 - гайка; 14 - болт відкидний; 15 - палець; 16 - шплінт; 17 – гайка накидна; 18 - ніпель; 19 - наконечник; 20 - сальниковий шток
У верхній частині кришки головки над грундбуксою 11 є кільцевий резервуарчик, що служить для змащування поверхонь сальникового штока, що труться, набивання і вкладишів. Для надійного ущільнення кульової головки передбачено кільце ущільнювача 5.
Два стопори 4 в нижній частині кульової головки недозволяють їй прокручуватися навколо своєї осі при затягуванні кришки.
Кульова головка кріпиться до трійника 1 двома відкидними болтами 14, укріпленими на трійнику пальцями 15, які входять у вуха болтів. Трійник має швидкорозбірне з'єднання для під'єднання до викидної лінії.
Устьовий сальник СУС2(рис. 4.46 б) на відміну від сальника СУС1 має другу камеру, що включає кульову головку з поміщеними в ній ущільнювальним набивкою і проміжною втулкою з вкладишами і двома гумовими кільцями.
При цьому основне ущільнювальне набивання поміщене в корпусі, який нагвинчений на різьблення кульової головки. Устьовий сальник із подвійним ущільненням дозволяє замінювати зношені верхні ущільнювальні елементи на свердловині. Зношені напрямні втулки необхідно замінювати при поточному ремонті свердловин, коли гирловий сальник разом зі штоком знаходиться на містках.
Перед встановленням гирлового сальника на гирлі свердловини вкладиші розточують під відповідний діаметр сальникового штока. Сальниковий шток бажано вставляти в гирловий сальник у горизонтальному положенні на містках. Можна встановлювати гирловий сальник тоді, коли шток знаходиться у свердловині. При цьому використовують затискач, що встановлюється на сальниковому штоку.
При установці гирлових сальників на гирлі всі гумові кільця та ущільнювальні набивання необхідно змащувати густим мастилом.
При втраті герметичності в кульовій опорі або її заклиниванні розбирати кульову кришку і відокремлювати головку від трійника можна тільки в майстерні. Після розбирання кульової кришки та кульової головки робочі поверхні шарніра повинні бути ретельно очищені. При втраті герметичності в кульовій опорі замінюють кільце ущільнювача.
Запірний пристрій обладнання - прохідний кранзворотним корком. Свердловинні прилади опускають міжтрубним простором через спеціальний патрубок (рис. 4.45).
