Технологія буріння свердловин відео-інструкція з монтажу своїми руками, особливості лідерства,

Технологія буріння свердловин, що використовується для облаштування джерел автономного водопостачання, може бути різною. І хоча більшість методик можна реалізувати лише силами професійної бригади, оснащеної високотехнологічним обладнанням, вивчити їх варто.

Ознайомившись із нюансами, ви зможете контролювати процес виконання робіт, забезпечуючи належну якість. Та й заощадити знання деталей допоможе: як мінімум нав'язати вам непотрібні послуги у недобросовісного виконавця не вийде.

Для досягнення водоносного горизонту можна використовувати різні методики

Основні методики

Шнекове буріння

Типи буріння свердловин поділяють залежно від того, як виявляється руйнівний вплив на породу. При цьому найбільш важливим фактором у виборі методики є властивості ґрунту, а також призначення свердловини.

Найбільш популярною через свою простоту вважається шнекова технологія:

Шнек є стрижнем, на одному з кінців якого закріплюються різці з високоміцного матеріалу. По довжині стрижня розташовуються гвинтові лопаті, закріплені під кутом.

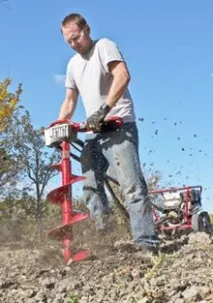

Фото шнекової частини інструменту

Заглиблення шнека у породу здійснюється шляхом обертання осьового стрижня. При цьому порода прорізається головною частиною без руйнування і по лопатах піднімається нагору.
Використання шнекового гвинта багаторазово полегшує вилучення породи. При цьому на глибинах до 10 метрів можна облаштовувати свердловини за один прохід, без вилучення бури та промивання порожнини водою.

Зверніть увагу! Шнекові оголовки можуть застосовуватись і тоді, коли здійснюєтьсябуріння горизонтальних свердловин. Втім, у побуті така необхідність виникає досить рідко.

Також перевагою даної методики є її доступність. Більшість напівпрофесійних бурових установок розробляють саме під шнек, і тому знайти бригаду буває дуже просто.
Основний мінус – складність при проходженні щільних ґрунтів. Якщо на глибині залягає скельна порода, доводиться використовувати інший принцип буріння свердловин.

Пересувний бур для отворів великого діаметру

Роторна методика

Процес буріння свердловин за роторною технологією є найбільш затребуваним у щільних субстратах:

Прохід здійснюється за допомогою спеціальної бурильної труби. Усередині трубчастої частини розміщується вал з долотом, яке забезпечує подрібнення породи.
Оскільки долото під впливом гідравлічних навантажень може розвивати досить велике зусилля, роторний метод широко застосовується для руйнування щільних порід та скельних пластів.
Також для даного принципу практично немає обмеження по глибині: навіть найглибші артезіанські свердловини за наявності достатньої кількості штанг та обсадних труб облаштовуються без зусиль.

Схема роторного буріння із промиванням

Слід зазначити, що роторна методика обов'язково передбачає буріння свердловин за допомогою вимивання водою:

Усередині бурильної труби розміщується шланг, через який подається глинистий розчин. При цьому зруйнована порода під тиском піднімається через затрубний простір назовні.
Гідравлічне буріння свердловин може здійснюватися також шляхом зворотного промивання. При цьому воду подають у зазор між обсадкою та краєм свердловини, авідкачування зважених частинок ґрунту здійснюється через бурильну трубу.

Очищення порожнини шляхом зворотного промивання

Зверніть увагу! Другий спосіб більш трудомісткий, проте він дозволяє забезпечити більш якісне очищення виробленої порожнини та отримати свердловину з великим дебітом.

Ударно-канатна технологія

Ще однією досить популярною методикою є ударна.

Її відносять до найбільш старих і трудомістких способів заглиблення, проте якість у цьому випадку виходить максимальною:

Лебідка та тринога для ударної проходки

Основа технології полягає у руйнуванні ґрунтової маси під ударним впливом.
Тяжкий снаряд піднімається на певну висоту, а потім – скидається на ґрунт. Для підйому скидання снаряда зазвичай зводять триноги висотою до 3,5 м, зібрані з міцних металевих труб.

Зверніть увагу! На початковому етапі іноді проводиться так зване лідерне буріння свердловин: у ґрунті шнеком проходить отвір, що грає роль направляючого жолоба для скидання снаряда.

Під ударами снаряда ґрунтові маси руйнуються. Виїмка роздробленої породи здійснюється за допомогою желонки – порожнистої труби із заточеними краями.
При роботі на м'яких та піщаних субстратах снаряд поєднують із желонкою, що дозволяє суттєво скоротити трудовитрати.
При цьому в процесі заглиблення в порожнину свердловини не потрапляє вода, що дозволяє точніше провести розтин водоносних горизонтів.
Крім того, прохід за допомогою ударного методу сприяє ущільненню стінок свердловини, що позитивно позначається на його довговічності.

Фото ударного оголовку

Основний мінус ударно-канатної методики – висока ціна. Мало того, що буріння виходить досить повільним і трудомістким, так ще й обсадні колони потрібно зводити окремо для кожного пройденого водоносного горизонту.

Самостійне облаштування свердловини

Вибір місця та часу

Як ми зазначали вище, описані методики підходять переважно для промислової реалізації. Однак за наявності певних навичок можна впоратися з поставленим завданням та своїми руками. Нижче ми опишемо, що потрібно робити у цій ситуації.

Насамперед варто визначитися з принциповою можливістю самостійного буріння:

Роботи можна розпочинати лише тоді, коли водоносний горизонт залягає не глибше 10-15 метрів від поверхні.
Визначити це можна або шляхом геологічних вишукувань (точно, але досить дорого), або оглядом свердловин і колодязів, що діють.
У будь-якому випадку найзручніше вибирати місця для облаштування джерела води в пониженнях рельєфу. Навіть різниця у кілька десятків сантиметрів може бути відчутною.

Роботи в зимовий період мають як плюси, так і мінуси

У весняну і осінню бездоріжжку через високу вологість ґрунту дуже складно забезпечити під'їзд техніки до місця робіт.
Також досить серйозною проблемою є визначення точного рівня води у свердловині: велика кількість опадів сприяє зволоженню всього ґрунтового профілю.
Буріння свердловин взимку дещо ускладнене необхідністю проходження змерзлого поверхневого шару, проте його потужність рідко перевищує 1 м навіть у найсильніші морози. Зате нижче лежить субстрат із цілком прийнятними робочими характеристиками.

Зверніть увагу! Крім того, при зимових роботах мивстигнемо прокачати та облаштувати джерело до початку сезону поливу.

Робота ручним буром

Детальний опис процесу буріння свердловини таке:

На вибраному місці викопуємо поглиблення, яке потім встановимо кесонну ємність або облаштуємо критий приямок.
Навколо місця буріння облаштовуємо триногу, яку використовуватимемо як опору для направляючих штанг.

Зверніть увагу! Коли здійснюється буріння свердловини мотобуром, тринога не зводиться.

Встановлюємо шнековий бур у вибрану точку та починаємо його заглиблення. Періодично виймаємо інструмент і очищаємо лопаті від породи, що налипла. Вийнятий ґрунт видаляємо, щоб унеможливити його осипання в стовбур свердловини.
Заглиблення здійснюємо за допомогою обертання рукоятей бура. Зручніше робити це удвох, приєднавши до рукояток подовжуючі печі зі сталевої труби довжиною по 1,5 - 2 м.
Після заглиблення на метр розпочинаємо монтаж обсадних труб. Діаметр вибираємо таким чином, щоб бур вільно проходив через просвіт труби. Зазвичай це не складно, оскільки при обертанні шнек руйнує стінки, залишаючи досить великий зазор.
З'єднання частин обсадної колони здійснюємо або за допомогою різьблення, або зварюванням. Для спрощення процесу краще використовувати поліетиленові труби, тоді для зварювання можна застосовувати недорогий паяльник для пластику.

Різьбове з'єднання обсадної труби

Буріння проводимо доти, доки повністю не пройдемо водоносний горизонт. Якщо зупинитися за перших ознак появи води — дебіт свердловини буде занижений дуже сильно.
Після завершення буріння виймаємо шнекову частину порожнини. Інструкція рекомендує перед початкомексплуатації очистити нижню частину свердловини або з використанням желонки на тросі або шляхом промивання занурювальним насосом.
