Визначення твердості за Роквеллом

Числа твердості за Роквеллом позначають НR і обчислюють за формулою

деhо- глибина впровадження наконечника (мм) під дією попереднього навантаженняР0;h- глибина впровадження наконечника (мм) під дією загального навантаженняРпісля її зняття та залишення попереднього навантаженняР0; до - постійна величина, рівна для кульки 0,26 і для алмазного конуса 0,2;с- ціна поділу циферблату індикаторного приладу, що відповідає поглибленню наконечника на 0,002 мм.

Отже, твердість по Роквеллу немає розмірності і виявляється у умовних одиницях. Насправді числа твердості по Роквеллу не обчислюють, а відраховують за шкалою індикаторного приладу у процесі випробування.

При випробуванні твердість можна вимірювати за шкаламиА,ВіС. Залежно від твердості випробуваного зразка вибирають навантаження, індентор та шкалу за таблицею (додаток 3).

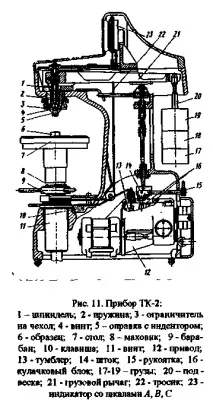

Значення твердості за Роквеллом можуть бути переведені у значення твердості за Брінеллем (додаток 4). Прилад типу ТК-2 визначення твердості по Роквеллу наведено на рис. 11.

Порядок проведеннявипробувань :

Вибрати навантаження і наконечник залежно від твердості випробуваного металу (додаток 3).

2. У кінець шпинделя 1 закріпити оправлення з вибраним індентором та встановити необхідне навантаження.

3. Підготовлений зразок встановити на стіл 7 приладу.

4. Прикласти попереднє навантаження: обертанням маховика 8 за годинниковою стрілкою стіл 7 піднімати доти, доки мала стрілка індикатора не стане проти червоної точки, а велика з похибкою  5 поділів - на нуль чорної шкали індикатора. Якщо відхилення буде більше 5 поділів, необхіднообертанням маховика проти годинникової стрілки опустити стіл (зняти попереднє навантаження) та випробування провести знову в іншому місці зразка.

5. Прикласти загальне навантаження плавним натисканням руки на клавішу 10. Після закінчення вдавлювання основне навантаження автоматично знімається та

залишається попереднє навантаження. При цьому велика стрілка індикатора переміщається за годинниковою стрілкою та вказує на шкалу число твердості. При випробуванні алмазним конусом відлік ведуть за чорною шкалою, а при випробуванні кулькою - червоною.

6. Обертанням маховика 8 проти годинникової стрілки опустити стіл, зразок пересунути і повторити випробування. На кожному зразку має бути проведено не менше трьох випробувань, за величину твердості приймається середнє арифметичне.

Примітка. Незалежно від того, що вдавлюється в зразок - конус або кулька, велика стрілка індикатора завжди поєднується з нулем чорної шкали (шкалиС). З нульовим штрихом червоної шкали (шкалиВ) стрілкуне поєднують.
