Водяна тепла підлога під плитку

Водяна тепла підлога набуває широкої популярності. Його укладають у приватних будинках та квартирах. Такі системи легко підключаються до опалення. Укласти водяну теплу підлогу під плитку своїми рукам не складе труднощів. Спочатку варто провести монтаж такої системи в невеликій кімнаті на зразок ванної кімнати.

Укладають водяну теплу підлогу під плитку на дерев'яні та бетонні поверхні. Щоб отримати більш рівну основу, заливають стяжку. Перед цим варто помістити вирівнювану поверхню гідроізоляційну плівку. Усі стики проклеюються будівельним скотчем.

Можливості водяної статі

Тепла підлога з водяними контурами найкраще підходить для монтажу під керамограніт та плитку. Це пояснюється такими перевагами такого рішення:

покриття міцне та довговічне;
у процесі нагрівання не виділяється шкідливих речовин;
такі підлоги мають високу теплоємність.

Водяні теплі підлоги іноді підключаються до центрального опалення. Проте виконувати такі дії дозволяється дуже рідко, лише у певних регіонах. Крім отримання дозволу на підключення необхідно провести ретельну експертизу.

Деякі власники квартир поєднують систему труб водяного обігріву зі стояками. Колектор зазвичай встановлюють у настінну шафу.

Способи встановлення

Створити теплу водяну підлогу під плитку своїми руками можна досить просто. Головне – вибрати відповідний спосіб. Одним з найпоширеніших варіантів є заливка бетонної стяжки. Труби для водяної підлоги мають великий діаметр, що позначається на висоті підлог. Такі системи неможливо заховати у клейовий шар. Якщо вони мають товщину 16 мм, зверху слідзаливати близько 30 мм розчину.

Стяжка може бути тоншою, якщо помістити труби у спеціально виконані пази. Їх зазвичай роблять у панелях пінополістиролу. Щоб покращити тепловіддачу, труби слід закрити алюмінієвими листами.

При такому монтажі можна вирішити одразу кілька завдань: зниження навантаження на перекриття та утеплення підлоги. Цей спосіб монтажу теплої підлоги найбільше підходить для плитки.

Труби теплої підлоги

Виконуються теплі підлоги водяного типу із різних матеріалів. Труби зазвичай виготовляють із полімерів або металу. Існує кілька поширених варіантів:

Зі зшитого поліетилену. Серед переваг такого матеріалу відносять високу міцність та термостійкість. Також поліетиленові труби зберігають свої властивості навіть замерзання води. Водяна підлога цього обладнана надійними фітингами. До недоліків варто віднести властивість труб, що нагріваються, розпрямлятися. Під час укладання їх необхідно надійно кріпити до основи.
З металопластику. Труби з цього матеріалу не поступаються за властивостями та характеристиками полімерних виробів. Під час нагрівання вони зберігають форму. Металопластикові контури відрізняються тривалістю експлуатації. Завдяки наявності алюмінієвої фольги у складі виробів забезпечуються високі технічні характеристики. Труби відрізняються доступною ціною.
Поліпропіленові. Такі вироби використовуються досить рідко, незважаючи на свої високі характеристики. При цьому вони мають великий радіус вигину.
Мідні. Труби із міді відрізняються гарною теплопровідністю. Проте їхня вартість досить висока. Їх необхідно захистити від контакту зі стяжкою. Такі труби не можуть експлуатуватись при впливі лугів.

Коженматеріал відрізняється своїми особливостями, тому при виборі труб варто подумати про умови експлуатації водяної теплої підлоги.

Тепловий розрахунок

Перед тим, як купити матеріал, слід накреслити певну схему. У ній буде відображено розташування контуру. Це необхідно, щоб під час ремонту знати, де знаходяться певні труби. У місцях, де буде розташована сантехніка, монтувати систему теплої підлоги не слід.

На площі 15 кв. м виконують контур довжиною 100 м. Труби мають діаметр 16 мм. Якщо купувати трубу діаметром 20 мм, довжина контуру повинна бути збільшена до 120 м. Довші контури робити не слід. Це підвищить опір руху теплоносія.

Краще, якщо контури матимуть однакову довжину. Це забезпечить рівномірне нагрівання всієї площі кімнати. У регіонах, де спостерігаються сильні морози, оптимальний крок між трубами має бути близько 10 см. У середній смузі він становить 15 см. Щоб заощадити, можна зменшити відстань між витками труб. Однак така зміна виконується лише біля стін. Труба здатна обігрівати приблизно 15 см покриття у кожну сторону.

Потужність системи зазвичай розраховується фахівцями. При цьому враховується безліч факторів, таких як продуктивність котла, матеріал виготовлення стін, труб та інше. Враховується і матеріал плитки для теплої підлоги.

Температура, води на вході та на виході повинна відрізнятися на 5-10 градусів. Максимальна температура нагрівання теплоносія – 55 градусів. Переміщення гарячим кахлем є не дуже приємним заняттям.

Укладається плитка та водяна тепла підлога у ванній кімнаті або на кухні. Кахель вибирають гладку, що дозволяє підвищити рівномірність віддачі тепла. У ванну краще вибратиплитку з шорсткою поверхнею, яка перешкоджатиме ковзанню.

Установка колектора та труб

Водяна підлога відрізняється складним пристроєм, який необхідно контролювати. Система управління включає змішувач, що розподіляє потоки холодної та гарячої води. Його називають колектором. Перед його монтажем слід зробити виїмку у стіні. Її виконують глибиною 12 см. У виїмку вставляють ящик. У нього і буде вміщено колектор. Регулюючі пристрої підключаються до котла та контурів для теплої водяної підлоги. До шафи проводиться трубка, що подає, і обратка, яка збирає охолоджений теплоносій.

До колектора слід підключити всі контури. У нього зазвичай є чимало висновків. Найдешевшою конструкцією є система, в якій знаходяться лише запірні клапани. Більш надійні моделі оснащуються регуляторами витрати води. Краще купувати останні. Це забезпечить рівномірність розподілу нагрітого теплоносія по системі.

З котла вода надходить трубами в колектор. При цьому вона має високу температуру. У систему теплої підлоги воду з показниками 30 і вище градусів допускати не можна. Теплоносій надходить у контури тільки після змішування в колекторі нагрітої та охолодженої води.

Укладання водяної системи

Перед укладанням підлог слід створити рівну основу. Якщо є перепади висоти, труби можуть прогнути. На основу поміщають гідроізолюючий шар. Полотно необхідно накладати внахлест. Усі стики з'єднуються будівельним скотчем.

Якщо є бажання заощадити на гідроізоляції, варто вибрати поліетиленову плівку. По периметру приміщення також монтують демпферну стрічку, яка компенсуватиме температурне розширення бетонної основи. Поверхгідроізоляції слід настелити шар утеплювача. Він зазвичай виготовляється із пінопласту. Утеплення має висоту 30 мм. Під час спорудження підлоги на першому поверсі шар утеплювача становить 100 мм.

Установка труб здійснюється декількома способами:

до котла необхідно закріпити напрямні, з яким згодом з'єднують трубопровід;
на підлогу укладають металеву сітку, щоб зафіксувати на ній труби за допомогою пластикових хомутів;
труби необхідно помістити в канавки, що виконуються у утеплювачі.

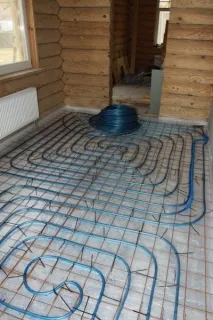

Кріплення труби до основи здійснюється без міцної фіксації. Інтервал між ними зазвичай становить 1 м. Спершу трубу з'єднують із змішувачем, а потім укладають петлями. Другий кінець труби з'єднують зі зворотним колектором. Водяний контур можуть укладати змійкою або спіраллю.

Ще до того, як буде залита стяжка, систему труб необхідно перевірити на працездатність. Її необхідно запустити і потримати близько 15 хвилин під тиском, який перевищуватиме нормальне в 1,5 раза. Таким чином, можна перевірити герметичність всіх з'єднань. Під час такої перевірки можна дізнатись і про рівномірність прогріву контурів.

Щоб прогрівання було рівномірним, слід використовувати схему подвійної спіралі. При такому розташуванні контурів труби звороти та подачі розташовуються близько один до одного. При такому укладанні системи у приміщенні не утворюється холодних зон.

У приміщеннях з великою площею укладають 2 та більше контурів. Їх необхідно поділити один з одним за допомогою температурного шва. Для цього використовується демпферна стрічка. Температурний шов слід виконати таким чином, щоб він якомога рідше перетинався з трубами. Якщо потрібно, труба в місці перетинуукладається в гофрований патрубок.

Під труби необхідно вистелити арматурну сітку. Відстань між контурами та металевим каркасом має становити 5 мм. Цю відстань створює прокладка. Сітку монтують на основу за допомогою дюбелів. Вона дозволяє фіксувати труби надійніше.

Багато виробників реалізують сухі суміші, призначені для наливної підлоги. Вони зазвичай мають вищу ціну, ніж звичайні розчини, проте використовувати їх простіше. Це забезпечується гарною розтіканістю таких матеріалів.

Якщо збільшення навантаження на перекриття після укладання системи буде високим, краще використовувати полістирольні плити. Вони виконують готові пази для труб. Суху стяжку укладають на рівну основу. У канавки поміщають труби, а зверху їх закріплюють алюмінієвими пластинами. На них монтують гіпсоволокнисті панелі. Зверху розміщують ламінат чи паркет.

При необхідності виконати керамічне покриття зверху слід укласти гіпсоволокнисті панелі, і лише після цього клеїти плитку. Тепла підлога в цьому випадку укладається тільки на тверду основу. Водяні системи зазвичай монтують у ванній під плитку. Особливості робіт слід розібрати докладніше.

Монтаж плитки

Перед укладанням фінішного покриття слід врахувати особливості керамічних виробів:

від площі приміщення залежатимуть витрати на вартість устаткування, що встановлюється;
керамічне покриття виконують на одному рівні з підлогами в інших кімнатах;
чим більша висота стяжки над трубами, тим рівномірнішим буде розсіювання тепла;
плитка може експлуатуватись кілька десятків років.

Краще, щоб поверхня мала нейтральний колір. У цьому випадку плиткабуде добре вписуватися в інтер'єр приміщення.

Під час монтажу плитки наносять клей за допомогою зубчастого шпателя. Потім елементи покриття фіксують та вирівнюють. Після цього підганяють наступний елемент. Таким чином, покривається вся поверхня кімнати.
