Volvo – віддалений контроль параметрів

віддалений

Volvoяк американського виробництва (перші 3 цифри VIN - 4V4: виробник США, Вольво), так і європейки. Двигуни: Volvo, Cummins, Caterpillar, Detroit Diesel.

Шина J1939 або J1587, діагностичний роз'єм HD10 (Deutsch 9-pin або 6-pin connector). На вольвівському дигателі стоїть пропрієтарний роз'єм (прямокутний).

Для віддаленого контролю параметрів двигуна (включаючи витрату палива) без встановлення дорогих зовнішніх датчиків необхідно встановити прилад класу "Антеліс"*.

Моделі для американського ринку:

Північноамериканське відділення Volvo Trucks North America.

Двигуни: Volvo, Cummins.

Volvo VHD - регіони: Північна Америка, Мексика; "Volvo VN" - регіони: Північна Америка, Мексика; "Volvo VT" - регіон: Північна Америка; "Volvo VM" - регіон: Південна Америка.

Лінійка VN - сідельні тягачі (автопоїзди загальною масою - 36-57 тонн):

    – моделіVNL :
  • VNL610
  • VNL660
  • VNL770
  • VNL64T670
  • VNL64T780
    – моделіVNM (Volvo 64T)
  • VNM 42T - сідельний тягач, двигун D12D, 395 к.с., 14.8 тонн
  • VNM 430 - сідельний тягач, двигун D12D, 12,1 л., 465 л.с., Euro 3
  • VNM 460 - сідельний тягач, двигун D12D, 12,0 л., 360 л.с.

Лінійка VT (на основі VN)

Лінійка NH12 : двигуни 12л., D12, потужність: 340-420 к.с., повна маса: 42-100 тонн

NH12-380 - двигуни 12,1л., D12D, потужність: 380 к.с.,

Лінійка VHD : самоскиди, двигуни потужність: 345-465 к.с.

Моделі для європейського ринку:

Основні серії траків: FL6, FL7, FL10, FL12, FH12, FH16, NL10, NL12

Перша літера - розташування кабіни щодо двигуна:F - кабіна над двигуном,N - кабіна за двигуном. Друга буква вказує на виконання кабіни:L - звичайна низько розташована,Н - високо розташована.

Volvo FE- кузовні вантажівки та тягачі, дизель, 7,2 л., 18-19 та 26 тонн Двигуни 240, 260, 280, 320, 300 та 340 л.c.

Volvo FH- вантажні автомобілі з кузовом або сідельні тягачі для протяжних міжміських та міжнародних маршрутів

  • VolvoFH12 - вантажні автомобілі з кузовом або сідельні тягачі, дизель, 12,8 л. Двигун D13A: 400, 440, 480 та 520 к.с. Двигун D13С: 420, 460, 500 та 540 к.с.
  • VolvoFH16 - вантажні автомобілі з кузовом або сідельні тягачі, дизель, 16,1л. Двигун D16C: 550, 610 к.с. Двигун D16E: 540, 580, 660 к.с. Двигун D16G: 540, 600, 700, 750 к.с.

Volvo FL(FL6, FL7, FL10, FL12) - для міського та приміського розвезення, сміттєзбиральні машини. Кузовні вантажівки 12-16, 14-16 та 18 тонн. Дизель, об'єм: 7,2 л., Потужність: 240, 260 або 290 л.с.

Volvo FM- регіональні розвізні маршрути, будівельні (самоскиди, бетоновози та ін.), а також для роботи в умовах бездоріжжя. Кузовні вантажівки чи тягачі. Двигун D11A: 330, 370 к.с. Двигун D11B: 350, 390 та 430 к.с. Двигун D11C: 330, 370, 410 та 450 к.с. Двигун D13A: 400, 440, 480 к.с. Двигун D13C: 380, 420, 460 та 500 к.с.

Volvo FMX- кузовні вантажівки або тягачі для будівельних робіт у важких умовах Двигун D11A:330, 370 л.с. Двигун D11B: 350, 390 та 430 к.с. Двигун D11C: 330, 370, 410 та 450 к.с. Двигун D13A: 400, 440, 480 к.с. Двигун D13C: 380, 420, 460 та 500 к.с.

Також є моделі: Volvo FE Hybrid (гібридний) Volvo FM MethaneDiesel (газовий)

Оцінимо, наприклад, можливість встановлення приладу "Antelis" - контролю параметрів двигуна - на модель VNL64T 660 з американським двигуном Cummins, випуску 2003 року.

Параметрів досить багато, витрата палива розраховується з точністю.

Прилад "Антеліс" працює спільно з трекерами Телтоніка "FM4100" та "FM4200" (виконання "Антеліс-трекер").

Наведемо деякі параметри, що відстежуються:

  • Витрата палива: у русі / на стоянці / миттєвий;
  • Скільки палива витрачено від включення запалювання (поточний цикл ВВЗ);
  • Швидкість автомобіля в поточній точці треку (це точніша величина, ніж отримувана при усередненні з трекерів);
  • Прискорення: розгін, гальмування (ривок) – оцінка стилю водіння (як водій гальмує та розганяється, як часто відбуваються "ривки" автомобіля);
  • Оберти двигуна;
  • навантаження на двигун;
  • Положення педалі газу;
  • Температура: охолоджуючої рідини / у впускному колекторі;
  • Тиск: олії / наддува;
  • Момент на валу;
  • Помилки, що видає ЕБУ (активні, неактивні);
  • Пристрої, виявлені у мережі;
та ін.

Параметри вантажівки "Вольво" (американка, з двигуном Cummins, шина J1939), отримані в русі:

На реальному треку виведено "етикетки" з поточними параметрами двигуна в точці треку (час - супутником).

За інтервал 11 с. - гальмування:
віддалений
Стандартнаетикетка		За проміжок часу 9 сек. - Розгін:
Volvo
Додатково виведена температура олії.
Висновок помилок:
Volvo

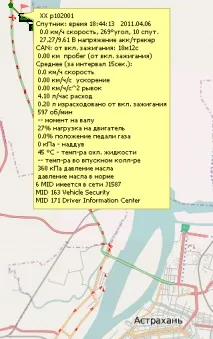

Параметри вантажівки "Вольво" (європейська, з двигуном Volvo D12D, шина J1587), отримані на стоянці:
Запалювання увімкнено. Двигун вимкнено. Є помилка.
Volvo
Список пристроїв, виявлених у мережі.
Volvo
Продовження списку пристроїв, виявлених у мережі.
Volvo
Помилка.
віддалений
Приклад звіту ТС "Вольво" по 3-денній поїздці:

Мотогодинник всього/(рух.+стоянка)Витрачено палива всього/(рух.+стоянка) літрівПробіг, км GPS/CANОбороти макс., об/хвТемп-ра охл.жид-ти макс., °С
23ч22м/(19ч39м+3ч43м)337.9/(327.7+11.8)937.70/941.481885.699°C

Статистика днями

Для прикладу, можна показати звіт витрати палива (та ін) для Volvo за одним циклом включення/вимкнення запалення (ВВЗ):

    . 4) поїздка (ВВЗ): 3ч16м, 11 (Nпп=82, dTпп=992сек)
  • Дата/час 2010.11.09/13:00:27-16:16:50
  • 48д20ч08м пройшло від подачі харчування до вкл. запалювання (не вимикалася маса)
  • 3.27/2.27ч мотогодин всього/у русі
  • 89.24 км.
  • 32.7/(30.2+2.6)л зрасх-но палива всього/(рух.+стоян.)
  • 1807.4 об/хв макс.
  • 98 ° C - темп-ра охл.рідини макс.
  • 5.80 км/год/с розгін макс.
  • -8.20 км/год/с гальмування макс. .
Питання на тему: Яка витрата палива у Вольво? Споживання палива ВОЛЬВО на 100 км? Скільки витрачає VOLVO на 100 км?
