Встановлення оптитрону
Toyota Camry Gracia 1998, бензиновий двигун 2.2 л., 140 л. с., передній привід, автоматична коробка передач - візит на сервіс
Коментарі 36

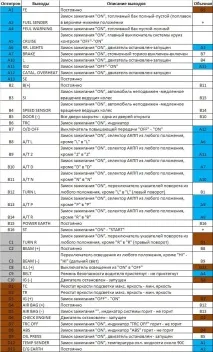

Поставив собі оптитрон за наведеною схемою, не працював лише датчик рівня палива. Посидів над мануалом, повивчав схему та знайшов. У схемі (таблиці), 1. на місце контактів оптитрон А2 подати аналог В3 2. на А4 подати В6 3. на А5 подати D10 4. на А12 подати D11 5. на В16 подати А3 Як підключив все відразу запрацювало. Спочатку говорили, що датчик у баку міняти треба під оптитрон, порився в каталогах, виявляється датчик рівня палива в баку на всіх моделях однаковий, за винятком 4 повнопривідної, там їх два стоїть. У мануалі схемою це також є. Тож беріть оптитрон, ставте, все працює. Єдино з двигунів не знаю як, якщо 2,2 на 2,5. Це питання не вивчало. Ще важлива річ паяти майже не потрібно при заміні оптитрону, всі розбірні фішки і контакти за допомогою голки легко перекинути місцями, там тільки білі фіксатори треба акуратно перед цим витягнути з фішки. На фішках є номери контактів, просто дуже уважно при відключеній масі перекинути все і буде добре. Так, а паяти все-таки доведеться кілька дротів потрібно банально подовжити, тому що вони виявляться короткими. Удачі всім!
А тахометр тут на якому контакті – аналог – оптитрон? Збираюсь ставити на своє авто подібний щиток.
Вітання! Тахометр за схемою йде на оптитроні С10, аналог D8. Реостат, потрібно підключати так: конт 1 на В15 оптитрону конт 3 на D2 конт 6 на D1 конт 7 на С8 конт 5 на D3 Таблиця наведена не відповідаєсхемою мануалу Там сплутані кольори фішок не як у мануалі. У мануалі фішка А-коричневий колір, В-білий, С-синій, D-серий. Я спочатку ніяк зрозуміти не міг, потім раптом осяяло перевірити і точно так вийшло. Я собі реостат не ставив, по-моєму і так чудово працює. Удачі всім в поліпшенні своєї грації!
Дякую. На реостаті розвв не п'ять проводів?
Не знаю скільки там проводів, я дивився електричну схему і там вони пронумеровані саме так, а як на самому реостаті не бачив. Припускаю, що на корпусі реостата потрібно шукати нумерацію висновків, якщо у схемі вони вказані, то там також мають бути.
Вітання! Тахометр за схемою йде на оптитроні С10, аналог D8. Реостат, потрібно підключати так: конт 1 на В15 оптитрону конт 3 на D2 конт 6 на D1 конт 7 на С8 конт 5 на D3 Таблиця наведена не відповідає схемі мануалу. Там сплутані кольори фішок не як у мануалі. У мануалі фішка А-коричневий колір, В-білий, С-синій, D-серий. Я спочатку ніяк зрозуміти не міг, потім раптом осяяло перевірити і точно так вийшло. Я собі реостат не ставив, по-моєму і так чудово працює. Удачі всім в поліпшенні своєї грації!
І все-таки, що підключили на контакт А13 (SE) оптитрону від аналогового щитка? На схемі оптитрону це маса стала, але що підключається від аналогової? Просто не хочеться тягнути зайві дроти
Вітання! Тахометр за схемою йде на оптитроні С10, аналог D8. Реостат, потрібно підключати так: конт 1 на В15 оптитрону конт 3 на D2 конт 6 на D1 конт 7 на С8 конт 5 на D3 Таблиця наведена не відповідає схемі мануалу. Там сплутані кольори фішок не як у мануалі. У мануалі фішка А-коричневий колір, В-білий, С-синій, D-серий. Я спочатку ніяк зрозуміти не міг, потім раптом осяялоперевірити і точно так вийшло. Я собі реостат не ставив, по-моєму і так чудово працює. Удачі всім в поліпшенні своєї грації!
Доброго дня, а кольори фішок не відповідають вище наведеній таблиці для оптитрону? Або ще й для аналога?
Вітання! Тахометр за схемою йде на оптитроні С10, аналог D8. Реостат, потрібно підключати так: конт 1 на В15 оптитрону конт 3 на D2 конт 6 на D1 конт 7 на С8 конт 5 на D3 Таблиця наведена не відповідає схемі мануалу. Там сплутані кольори фішок не як у мануалі. У мануалі фішка А-коричневий колір, В-білий, С-синій, D-серий. Я спочатку ніяк зрозуміти не міг, потім раптом осяяло перевірити і точно так вийшло. Я собі реостат не ставив, по-моєму і так чудово працює. Удачі всім в поліпшенні своєї грації!
Чи все ж таки підключали по таблиці?
А тахометр тут на якому контакті – аналог – оптитрон? Збираюсь ставити на своє авто подібний щиток.
Та й щоб підключити реостат потрібно з нього 3 і 6 контакт додати дроти і кинути їх на D2 і D1 відповідно.
Привіт!, За цією схемою підключав приладку. Схема не правильна, не працює спідометр, рівень палива і саме підсвічування оптитрону. За схемою відключив подачі прямого +, підсвічування запрацювало, далі куритиму інтернет. Якщо є у кого правильна схема поділіться!
Вітання. У мене все було Ок за винятком рівня палива, електрик відразу сказав, що в цьому помилка і доробляв вже сам. Багато хто ставив за цією схемою начебто у всіх норм, хоча про одвірок з паливом ніхто нічого не писав, електрик уже сказав.
