1 курс 2 сем

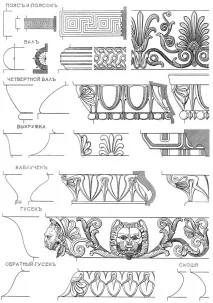

Комбінації елементів, що зустрічаються дуже часто в профілях. Існують поєднання з двох нероздільно з'єднаних елементів.
Одне з таких, що складається з валика та полички, отримало назву астрагалу. Інше поєднання - поличка і каблучок, хоч і зустрічається часто, але спеціальної назви не має.
Астрагал – поєднання валика та полички. Висота полички ½ висоти валика. служить розділяючим елементом. Валік астрагалу іноді прикрашається шнуром перлів (ниткою Перлів).
Отримка і коблучок – поличка вдвічі менше висоти коблучка. а) б)
Рис.9 Четвертний вал: а - астрагал, б і коблучок
Слізник із зйомцями – призначений для відведення води від стіни. Найважливіша середня частина карнизу – масивна плита. Слізник складається з плити з жолобком та вінчаючого профілю – полички, астрагалу, получки та коблучка. Плита з торця не прикрашається (не профільується). Знизу прикрашається називається софіт. Може прикрашатися вінчає профіль наприклад коблучок.
Рис.10 Слізник: а - побудова, б - слізник складного ордера по Віньйоле
Зубці - розташовувалися в підтримуючій частині карниза, у вигляді ряду дрібних паралепіпедів, розташованих на близькій відстані один від одного. Довжина зубця більше 11/2 ширини. Між зубами робили проміжки. Проміжки вдвічі вже ширини зубців. У проміжках між зубцями у верхній частині проходить вузька горизонтальна смужка, ніби пронизуючи всі зубці.
Рис.11 Зубці (за І.Б.Михаловським)
Модульони – інша важлива частина карнизу, що підтримує. Виносні плити невеликих розмірів підтримують карниз. Розміри модульонів зазвичай такі: ширина модульону по фасаду 1 модуль, вільний звіс трохи більше 1 модуля, а відстань міжкамінням (проміжок) приблизно 11/2 разу більше ширини модульона, тобто.
близько 1 ½ модуля. Модульони завжди мають слізник. Віньйола прикрасив нижню площину модильйону, за зразком давньо-римських пам'яток, маленькими конусами.
Рис.12 Модульони: а І.Б.Михаловському, б-по Віньйоле
Кронштейни – по суті ускладнені модульони є невід'ємною частиною карнизу коринфського ордера. Необхідні також для побудови багатьох видів карнизів, що вінчають, балконів і т.п. класичних будівель. Класичний кронштейн Віньйоли складається з плити обрамленого каблучком. Під ним криволінійна частина із двома завитками, з яких один найближчий до стіни, закручується всередину, а зовнішній, менший, закручений назовні.
Рис.13 Кронштейн по Віньоле
Якщо в римській версії ордерів і в наступних ним канонічних ордерах криволінійні профілі складалися з частин кола, то в грецькій архітектурі всі мулюри, як правило, являли собою криві другого порядку — еліпси, гіперболи, параболи. Грецька чверть вала називалася. кліматіон. Поряд із звичайним набором криволінійних профілів — такими як (гусок і каблучок), викружками та валиками — існували спеціальні профілі, які враховують у своєму малюнку їхнє положення в тіньових місцях, як, наприклад, профіль так званого «воронячого дзьоба» (bee de corbin) або специфічні форми на капітелях колон - анули і врізи іпотрахейону.
Рис.14 Грецькі обломи
До складу архітектурного ордера входять три частини: колона, антаблемент та п'єдестал. Головна, основна частина ордера – колона. Частина, розташована над колоною, називається антаблемент, вона включає перекриваючі колони балки і верхні елементи. Нижня підставка під колоною - п'єдестал.
Прийнято виділяти два види ордера: повний та неповний. Повний ордер містить усі три названі вище частини, неповний немає п'єдесталу.
Правильне співвідношення між висотою колони та антаблемента людство вишукувало протягом багатьох століть. Віньйола вивів деякі прості стосунки, які й стали загальноприйнятими. За Віньоле, висота антаблемента має становити 1/4 висоти колони. Якщо побудувати повний ордер, тобто додати п'єдестал, то по Віньйолі, висота п'єдесталу становила l/3 висоти колони.
Колона має три основні частини: фуст, капітель та базу. Фуст (інакше стовбур колони або стрижень) є круглим стовпом, який дещо втоплюється догори (з 1/3 висоти колони). Утоніння йде слабкою опуклою кривою, званої энтазисом . Це утоніння, дуже незначне, становить від 1/5 (тосканський ордер) до 1/6 (решта) товщини нижнього діаметра колони.
У всіх канонічних ордерах, крім тосканського, стовбур колони обробляється вертикальними, криволінійними у горизонтальному перерізі заглибленнями - каннелюрами.
Капітель (від латинського caput — голова) завершує фуст, утворюючи перехід від вертикальної підпори до горизонтальної балки, що підтримується нею. Верхня частина капітелі - абака є переважно квадратною плитою, яка безпосередньо сприймає тяжкість балки.
і вищерозташованих частин - антаблемента. У капітелях доричного та тосканського ордери виділяють три частини – абаку, ехін та шию.
База — нижня частина колон, що утворює основу її стовбура. Невід'ємною частиною бази є нижня важка плита плінт.
Антаблемент - верхня, що підтримує частина архітектурного ордера, що складається з трьох горизонтальних частин: архітрава, фриза та
Архітрів - грає рольбалки є основною несучою частиною антаблемента і складається з кам'яних блоків, які перекривають проліт між колонами.
Фріз - середнє членування антаблемента, що є широким поясом.
Карниз – верхня частина антаблемента. Карниз у всіх ордерах має три основні частини: підтримуючу частину, частину, що звішується, або слізниковий камінь (на нижній поверхні слізника робиться виїмка, що називається «зйомцями», для відведення від стін будівлі дощової води) і вінчаючу частину . Нижня поверхня частини, що звисається, називається софітом.
П'єдестал - підставка під колоною, що також має три приватне членування: стілець п'єдесталу, карниз і цоколь (або база п'єдесталу).
Рис.15 Найменування елементів ордера.
Види та походження ордерів
В архітектурі античної Греції були вироблені три різновиди архітектурного ордера: доричний, іонічний та коринфський.
В архітектурі етрусків було створено своєрідний ордер з кам'яними колонами, перекритими дерев'яними балками, що зумовило загальну пропорційність, зокрема, ширшу розстановку колон. На основі етукраїнського ордера у Стародавньому Римі виник тосканський ордер. В архітектурі стародавнього Риму грецькі ордери були змінені щодо трактування загальної форми, пропорцій та малюнка
деталей. У пізній римській архітектурі з'явилася модифікація коринфського ордера, названого складним чи композитним.
Таким чином, архітектори епохи Італійського Відродження, які сприйняли античну спадщину, розробляли канони п'яти архітектурних ордерів, спираючись на римську версію ордерної системи. Це ордери: тосканський, доричний, іонічний, коринфський і складний чи композитний.
Наслідуючи Вітрувієм, теоретики епохи Відродження всі розміри в ордерахвизначали за допомогою модуля. У Віньоли модуль дорівнює нижньому радіусу колони і ділиться в простих ордерах на 12 парт (частин), у складних - на 18 парт, У Палладіо модуль дорівнює нижньому діаметру колони і ділиться на 60 хвилин (частин) у тосканському, іонічному, коринфському та складному ордерах а в доричному ордері модуль дорівнює нижньому радіусу колони і ділиться на 30 хвилин.
При побудові класичних ордерів спочатку будують архітектурні форми загалом, у «масах» і потім у деталях. Сутність зображення в «масах» полягає в тому, що всі прямі контури залишали прямими, а всі криволінійні профілі замінювали похилою прямою. При такому способі зображення будь-які профілі значно спрощуються, не втрачаючи загального характеру. Часто деталі далі не промальовувалися, якщо зображення було надто дрібним.
Рис.16 Побудова ордерів у масах з І.Б. Михаловському: а - карниза, б - капітелі Така побудова зручна для аналізу
При побудові ордера спочатку визначали висоту ордера. Далі виділяли колону, антаблемент і, якщо потрібно, п'єдестал. Відношення висоти колони до антаблементу та п'єдесталу у всіх ордерах.
Потім, знаючи висоту колони, визначали товщину колони у нижньої основи. Це відношення завищило від виду ордера. У тосканського ордера воно дорівнювало семи діаметрам, у доричного – восьми, у іонічного – дев'яти, у коринфського та складного – десяти нижнім диметрам. Модуль дорівнював радіусу нижньої основи колони. Далі переходили до побудов відповідно до ордерних таблиць, наприклад за таблицями Віньйоли.
