Барботажний деаератор
Крім видалення газів, деаератори служать для створення робочого та аварійного резерву поживної води в баках-акумуляторах і підігріву її в регенеративній схемі установки. Технічні вимоги до деаераторів визначаються ГОСТ 16860-77, ОСТ 108.301.02-81, діючими нормами технологічного проектування електричних станцій та теплових мереж Міненерго СРСР, Правилами технічної експлуатації [81 та методичними вказівками [9]. Найбільш повно цим вимогам задовольняють деаератори зі струменево-барботажними колонками.[c.111]
За способом дроблення фаз деаератори ділять на струменеві, плівкові та барботажні. При використанні одного із способів дроблення деаератор вважається одноступеневим, при їх комбінації багатоступеневим.[c.111]
При експлуатації деаераторів зі струменево-барботажними колонками необхідно враховувати таке[c.114]
Вакуумна деаерація знайшла стала вельми поширеною на ТЕЦ й у системах гарячого водопостачання. Вакуумний деаератор включають після водо-водяного підігрівача, де температура підвищується до 60-65 °С. У деаераційній колонці підтримується такий вакуум, щоб вода, що надходить з підігрівача, мала деякий перегрів (на 5-10 ° С) по відношенню до температури насичення, що відповідає тиску в деаераторі. Вода за цих умов закипає, стає пересиченим розчином газів, з якого виділяються газові бульбашки. При цьому з води до парової фази надходить 90—95 % кисню. Виділення розчиненого кисню (5—10 %), що залишився, відбувається шляхом дифузії і протікає повільно. Для відсмоктування газів, що виділяються, і підтримки в деаераторі вакууму використовують водоструминний ежектор. Для вакуумноїдеаерації застосовують струменеві та струминно-барботажні колонки.[c.116]
У деаератор барботажного типу пар пропускається через шар води в баку-акумуляторі, а вода тим самим підтримується в стані кипіння.[c.114]
У техніці водопідготовки для видалення газів (крім кисню) в основному застосовують плівкові дегазатори, для знекиснення води - вакуумні дегазатори або термічні деаератори. Барботажні дегазатори використовуються лише у виняткових випадках через їхню порівняно високу експлуатаційну вартість (велика витрата електроенергії на компресію повітря).[c.414]
НОЙ тарілки вода через отвір 5 скидається на барботажний лист 6 зі щілинами 8, під який подається пара 11 для барботажу. Вода переливається через водозливний поріг 9 і виводиться з деаератора.[c.120]
Атмосферні деаераційні колонки в діапазоні гідравлічних навантажень 30-70% від граничного значення при даній температурі вихідної води, початковому вмісті кисню більше 3 мг кг і нагріванні води в деаераторі більше 10 ° С, як правило, не можуть забезпечити достатньо глибокого знекиснення поживної води. У цьому випадку слід проводити додаткову барботажну деаерацію води в баку-акумуляторі або безпосередньо під колонками, якщо цей процес не знизить економічності та надійності роботи електростанції. Підвищення ефективності роботи колонки може бути досягнуто шляхом встановлення однієї-двох додаткових тарілок або збільшення відстані між існуючими тарілками за рахунок зниження розподільника пари або збільшення висоти колонки. Простим способом підвищення ефективності роботи колонки струминного типу, не пов'язаним ні зі збільшенням її габаритів, ні зі зміною підведення пари, є установка в нижній частиніколонки (у розподільнику пари) барабана з однією або двома додатковими барботажними тарілками, що перекривають весь переріз колонки (рис. 3.14). Площа живого перерізу кожної барботажної тарілки вибирається залежно від типу колонки. Для найбільш поширеної колонки типу ДС-200 вона повинна становити 30-32% діаметр отворів 7-8 мм відстань між останньою [5>[c.78]
Внаслідок цього відбувається закипання води в баку-акумуляторі і (досить часто) перекидання пари в живильний насос. Щоб цього уникнути, необхідно збільшити сумарну площу отворів шляхом збільшення їх числа та діаметра і зробити її приблизно рівною площі перерізу труби, що підводить. Такий захід призведе до вимкнення барботажного пристрою, оскільки тиск пари перед соплами стане рівним тиску пари в деаераторі. Можна змінити схему підведення пари до барботажного ступеня, зробивши, наприклад, відгалуження від паропроводу до регулятора тиску.[c.86]
Може бути застосована конструкція деаератора з барботажною тарілкою (рис. 12,а).[c.34]
При деаерації способом перегріву вода, що деаерується, надходить у підігрівач 4, де нагрівається пором до заданої температури. Підігрівач води може бути змішувального (струменевого або барботажного) або поверхневого типу. Останній застосовується, якщо необхідно зберегти конденсат пари, що гріє. Підігрів води виключається, якщо вода, що надходить на деаерацію, має температуру вище температури кипіння у вакуумному деаераторі.[c.61]
На рис. 4.15 наведено принципову схему конструкції вакуумного деаератора ДСВ струминно-барботажного типу продуктивністю від 50 до 300 м /год. Вода, що направляється на деаерацію, потрапляє на верхню тарілку 3 і через отвори на дні тарілки струменями стікає воб'єм деаератора. Ця тарілка секціонована таким чином, що при підвищенні витрати води остання переливається через кільцевий поріг 9 і витікає через додаткові отвори. Секціонування верхньої тарілки дозволяє уникнути гідравлічних перекосів при значній зміні навантаження (30-100%). Струмені води потрапляють на перепускну тарілку 4, яка має горловину для проходу пари і отвір 5 у вигляді сектора. Сектор з одного боку примикає до суцільної вертикальної перегородки 7, що йде вниз до основи корпусу деаератора. Над горловиною перепускної тарілки розташований конус 15, що запобігає попаданню в неї струменя води. З перепускної тарілки вода через отвір 5 скидається[c.146]
На рис. 6-3 зображено барботажний деаератор конструкції Ураленергочермета, найважливішим елементом якого є бар-ботажний пристрій, встановлений у баку-акумуляторі і що складається з основного а і допоміжного відсіків Ь з розділовими перегородками 1 я 2. Гріючий пар підводиться через бар-ботери 3 які створюють циркуляцію води у каналах відсіку, позначену стрілками. Вода подається через колектор 5. Розділова перегородка 1 коротше перегородки 6, що створює багаторазову циркуляцію води в основному відсіку. У бак-акумулятор вода надходить через отвори 7 стінки допоміжного відсіку.[c.367]
На рис. 4.14 наведено принципову схему вакуумного струминно-барботажного деаератора. Вода, що направляється на деаерацію, потрапляє на верхню перфоровану тарілку і потім струменями стікає на тарілку і т. д. Пар підводиться у вільний обсяг деаератора під нижню тарілку і, рухаючись вгору, поперечно обтікає струмені води. Частина пари подається в нижній об'єм деаератора, заповнений водою. Ця пара барботує черезводу також проходить через обсяг деаератора. Пар (вьшар), що виходить, збагачений газами, потрапляє в охолоджувач випару і потім відводиться з деаератора. Деаерована вода приділяється з нижньої частини деаератора.[c.146]
на рнс. 170 зображено барботажний деаератор ОТІ. Вода, що деаерується, нагрівається в охолоджувачі пароповітряної суміші 1 н надходить в деаераційну колонку 2, в якій розташовано кілька горизонтальних тарілок - сит. Вода проходить послідовно зверху вниз через усі сита і стікає вертикальний циліндричний акумуляторний бак 5, розділений вертикальними перегородками на три концентричних відсіки, через які послідовно проходить і виводиться із зовнішнього відсіку до насоса.[c.315]
Усі деаератори випускають нині з вбудованими у колонку барботажними пристроями. Ці пристрої більш технологічні у виготовленні, прості та безпечні в експлуатації. Схема струминно-барботажної колонки показано на рис. 6.13. Для підігріву води до температури, близької до температури насичення, застосований струменевий пучок висотою 0,5-1 м. Для формування пучка і струменів води служать три тарілки 6, 9, 10. Барботажний пристрій містить перфоровану тарілку 5, забезпечену водозливним гідрозатвором 12 і саморегулівним пароперепускним клапаном 11. У зв'язку зі значною зміною (в 3-5 разів) витрати пари на деаератор при зміні режиму його роботи, частина пари через клапан перепускається в струменевий пучок в обвід перфорованої тарілки. Дегазація води здійснюється у відносно тонкому (0,1-0,3 м) пінно-барботажному шарі, створюваному при пропусканні пари через перфорацію барботажної тарілки 5.[c.114]
Для запобігання надходженню води в трубопровід добірної пари турбіни при різких скиданнях навантаження на ній у паровійкамері розташований гідравлічний затвор 16, утворений похилими листами 17 і 19. При нормальній роботі деаератора між листами П 18 і 19 встановлюється стовп, практично рівний гідравлічному опору барботажного пристрою. Заливання гідрозатвору водою здійснюється з другої тарілки по трубі 20, У разі скидання навантаження на турбіні до паропроводу 12 устрем-[c.45]
При передпускових очищеннях пар на підігрів подається від стороннього джерела або зі старої черги електростанції до парового простору ПВД та деаератора. Підігрів у ПВД ефективніший, оскільки дозволяє підняти температуру середовища протягом значно меншого часу. Пара в деаератор подається через барботажний пристрій акумуляторного бака трубопроводом скидання з сепаратора. З цією метою трубопровід відглушується від головки деаератора. Недоліком підігріву в деаераторі є розведення циркулюючого розчину за рахунок конденсації в ньому пари, що гріє. Найбільш доцільним слід вважати комбінацію підігріву води в ПВД і деаераторі в період до введення реагентів в контур і тільки в ПВД в процесі очищення.[c.20]
Особливо раціонально тут застосування так званої двоступеневої деаерації. У цьому випадку першим щаблем є головка, що не має розподільних сит, але забезпечена пружинними клапанами для розбризкування деаерованої води. Основна маса розчинених у воді газів видаляється всередині об'єму порожньої головки, і вода в основному позбавляється своїх агресивних властивостей, перш ніж досягне поверхні металу головки та акумуляторного бака деаератора, де завершується деаерація води шляхом парового барботажу. Пар, що пройшов барботажне відділення, майже не конденсуючись, йде в голівку, де нагріває воду, що проходить перший ступінь деаерації. Призбереження звичайної конструкції деаораторної головки корпус її та тарілки переважно виготовити з нержавіючої сталі або іншого корозійно-стійкого сплаву та забезпечити збільшений час перебування в ній води. При відсутності значної кількості вільної вуглекислоти в воді, що деаерується, відпадає потреба в застосуванні коро-."іонно-стійких деталей для деаераторної головки.[c.323]
Найбільш доцільною є придушення корозійного процесу лужна реакція поживної води. Остання може бути досягнута організацією такого режиму деаерації поживної води, до складу якої включається Na-катіоїрова вода. При цьому режимі відбувається частковий розпад бікарбонатів натрію, що містяться в ній, і, отже, природне підлужування води. Такий процес забезпечується барботажною деаерацією. Однак на деяких електростанціях цей процес можна проводити і в деаераторах звичайного типу, збільшуючи випар до 4% і більше.[c.329]
Вакуумні деаератори застосовуються в схемах ВПУ перед аніонітними фільтрами П ступеня, а також для деаерації води для підживлення теплових мереж і поживної води котлів низького тиску. За способом розподілу води та пари деаератори поділяються на струменеві, плівкові та барботажні. РТнтервал робочого тиску в них становить 0,0075-0,05 МПа. Ця обставина пред'являє спеціальні вимоги до герметичності апаратів. До недозгаток вакуумних деаераторів слід віднести також необхідність мати пристрої для створення вакууму і відведення вьшара, більшу, ніж для інших типів деаераторів, металомісткість, додаткові енергетичні витрати на створення вакууму. Преимупгествами їх є сокра-118[c.118]
При великій витраті пара частина його подається в струменевий об'єм деаератора черезпароперепускну трубу 12 крім барботажного листа. Відведення паровоз-дущной суміші (випар) проводиться з верхньої частини деаератора в поверхневий охолоджувач, який встановлюється безпосередньо над деаератором. Конденсат випару повертається в деаератор, а частина вьшара відсмоктується ежектором.[c.120]

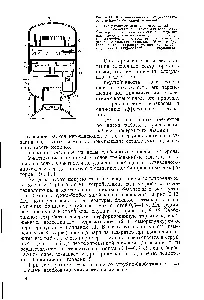

На рис. 12 представлені деаератори з барботажними пристроями нижньої частини колонки. На рис. 12,а- колонка з безпровальною барботажною тарілкою 1. Вода падає струменями з дірчастих тарілок 6 на барботажну тарілку / біля її периферії і потім рухається до центру тарілки, де зливається через переливну трубу 3 в бак-акуммулятор. Під барботажну тарілку подається пара трубою 2. Проходячи через отвори тарілки, пар барботує крізь воду. З парової камери 4 вода витісняється трубкою 5.[c.28]
