Цифровий мультиметр
Який мультиметр вибрати новачкові?
У майстерні будь-якого радіоелектронника обов'язково має бути цифровий мультиметр. За допомогою мультиметра можна виміряти напругу, силу струму, опір резистора або перевірити цілісність з'єднань і провідників.
Сучасні мультиметри мають і інші додаткові функції. Для електронника мультиметр, це свого роду "очі".
Що відбувається в електронній схемі, людина бачити не може. Він може лише оцінити, що відбувається в електронному ланцюзі за допомогою непрямих параметрів – сили струму, напруги, опору та інших параметрів. Для цього й потрібний мультиметр.
Якщо ви новачок у радіоелектроніці та мультиметра у вас немає, його слід обов'язково придбати. Якими характеристиками повинен мати цифровий мультиметр, придатний для застосування в радіоаматорській практиці?
Подивіться на фото.

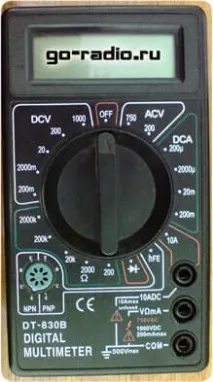

Це широко поширені мультиметри серій MAS83x та DT-83x ("Детешка"). Прилади цих серій абсолютно однакові, за винятком додаткових функцій та зовнішнього вигляду.

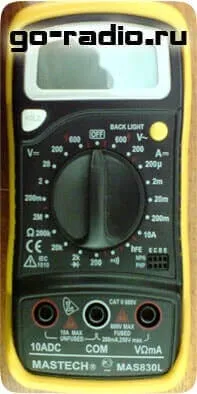

Мультиметр MAS838 здатний виміряти температуру при підключенні виносної термопари. На відміну від нього модель MAS830L такої функції не має. Незважаючи на це, мультиметр MAS830L оснащений додатковою межею вимірювання постійного мікроструму (200µA), а також має підсвічування дисплея. Підсвічування вмикається на 5 секунд, натиснувши клавішу Back Light.
Отже, ми з'ясували, що, незважаючи на широкий асортимент різноманітних мультиметрів, які відрізняються функціоналом і зовнішнім виглядом, практично всі вони мають приблизно однакові можливості.
Який мультиметр вибрати новачкові?
Насамперед, слід виходити з фінансових міркувань. Немає сенсу купувати дорогий високоточний мультиметр, якщо його суперська точність, можливо, ніколи не стане в нагоді. Тому для початку слід придбати досить дешевий мультиметр таких серій якMAS-83x,DT-83x або подібні до них.
Перелічимо функції мультиметра, які обов'язково знадобляться у повсякденній практиці.
1. Вимірювання постійної та змінної напруги. На приладі секція, призначена для вимірювання постійної напруги, маркована значкомV -.
Секція для вимірювання змінної напруги маркована позначкоюV
Існують прилади з автоматичним вибором меж вимірів, тобто. з максимально можливим вимірюваним значенням струму, напруги. У приладів серій MAS-83x, DT-83x вибір меж вимірювань ручної – за допомогою дискового перемикача. Це плата за дешевизну.
Як бачимо на фото у мультиметра MAS830L – п'ять меж вимірювання постійної напруги: 200mV, 2V, 20V, 200V, 600V.
Це означає, що при вимірюванні, наприклад, напруги на клемах 12V автомобільного акумулятора слід виставити межу вимірювання 20V. У цьому випадку результат виміру буде точнішим. А чи можна вимірювати також 12 вольтову напругу на межі 200V? Так! Можна, але точність результату буде гіршою. Щоправда, це не завжди критично, адже іноді важливо лише дізнатися чи є напруга чи ні.
При вимірі на межі 2V напруги, яка більша за 2V, прилад нічого не покаже, а лише блимне одиницею на дисплеї, давши зрозуміти, що межа невірна.
2. Вимірювання постійної сили струму. На приладі секція, призначена для вимірювання постійної сили струму, маркована значком А- .
Для вимірювання постійної сили струму в районіблизько до 10А червону клему приладу слід переключити в інший роз'єм.
Позначений він як10ADC. Зверніть увагу на попереджувальний знак і напис10A MAX UNFUSED. Це означає, що ця межа вимірювання не захищена плавким запобіжником.
Корисно знати, що абревіатура DC відповідає постійній величині (струму, напрузі), а AC – змінній величині. Думаю тепер зрозумілим є позначення10ADC.
3. Вимір опору. На приладі секція, призначена для вимірювання опору, маркована позначкою, що нагадує підкову Ω.
Крім вимірювання опору у багатьох мультиметрах є функція продзвонювання.
Якщо загальний опір ланцюга, що перевіряється менше 1.5кОм (1500 Ом) звучить монотонний сигнал. Ця функція стане в нагоді під час перевірки цілісності дроту, сполучних доріжок на друкованих платах. Також ця функція дуже затребувана установниками охоронних та пожежних сигналізацій під час перевірки шлейфу сигналізації.
Практично у будь-якому бюджетному мультиметрі є колодка перевірки транзисторів. Якщо бути точним, то вона служить для вимірювання коефіцієнта посилення біполярних транзисторів - hFE . Також цей параметр називаєтьсяh21Е. Природно, йдеться про малопотужні транзистори в невеликих корпусах типу TO-92 і подібних до нього. Так виглядає колодка підключення транзисторів на панелі мультиметра. Як бачимо, вона розрахована на підключення транзисторів різної структури (PNP чи NPN).
Затребуваність у конкретних функціях мультиметра насамперед диктує сфера діяльності, де він застосовуватиметься.
Найбільш потрібні функції для новачків в електроніці це:
Вимірювання постійної напруги: до 20V, рідше 200V. 450V. Напруга елементів живлення,акумуляторів, джерел живлення, зарядних пристроїв.
Вимірювання змінної напруги: до 600V, як правило, електричної мережі 220V.
"Продзвонювання", а також вимірювання опорів, рідше мегаомних номіналів та часток Ома.
Більш дорогі мультиметри можуть вимірювати такі параметри, як ємність, індуктивність, частоту, змінний струм і мають корисні функції автовимкнення, фіксації показань ("Hold "), великий дисплей і підсвічування, розширеним діапазоном вимірювання основних величин. Прикладом такого приладу може бути мультиметрVictor VC9805A+.
Ось його зовнішній вигляд.
Підсвічування дисплея вмикається натисканням на кнопку B/L ("Back Light") і підсвічує показання лише на кілька секунд. Потім натисніть кнопку повторно. З одного боку це добре, тому що заощаджується заряд батарейки. Якщо прилад не використовується деякий час, він автоматично вимикається. Це функція автовимкнення (AUTO POWER OFF). Дуже корисна штука, тому що 9-вольтові батарейки 6F22, які використовуються як джерело живлення тестера, не відрізняються великою ємністю і дуже швидко сідають.
Хорошим тоном вважається корпус, посилений бампером з гуми. Це захист від падінь та ударів.
Можливо, хтось не знає, навіщо потрібна незрозуміла стрічка із тканини в батарейному відсіку. Виявляється, все просто. Вона потрібна для того, щоб легко виймати батарейку з відсіку при заміні.
На фото – мультиметр Victor VC9805A+ у роботі: вимірювання постійної напруги по шині +5 V комп'ютерного блоку живлення формату ATX.
Буде неправильно оминути тему надійності щупів.
На жаль, при частому використанні щупи мультимер дуже швидко зношуються. Особливо якщоексплуатувати їх на морозі. Ізоляція дроту просто тріскається. Використовувати такі щупи небезпечно. Тому не зайве купити запасні.
Наприклад, у продажу є гострі щупи. Вони дуже зручні під час ремонту електронної апаратури.
На наступному фото можна порівняти штатні щупи та гострі.
Раніше я користувався штатними щупами і часом їхній діаметр мене не влаштовував, тому що щільність сучасного монтажу дуже висока і є ризик замкнути що-небудь при вимірах. Доводилося навіть прикручувати насадки із медичних голок чи шпильок.
Петля дроту замотана ізолентою біля основи щупа зроблена для того, щоб запобігти обриву дроту в місці його заходу в ручку. Зазвичай провід рветься саме у жорсткої основи та у штекера підключення.
При виборі мультиметра спочатку потрібно орієнтуватися на сферу застосування.
Не варто переплачувати за зайві незатребувані функції. Якщо передбачається, що буде потрібне підсвічування, продзвонювання та замір температури, то вибирати прилад варто з усіма цими функціями.
Також не варто зациклюватись на класі точності приладу. Для рядових потреб достатньо і дешевого приладу. Деколи, головне навіть не точність, а його надійність.
Мультиметр можна придбати на AliExpress. Там просто величезний вибір мультиметрів з різним функціоналом. Є як найдешевші (DT'шки), так і дуже дорогі моделі. Про те, як купувати на Алі всяке радіоаматорське приладдя я вже розповідав тут.
Якщо ви радіомеханік або вам часто доводиться перевіряти всілякі радіоелементи, раджу звернути увагу на універсальний тестер радіокомпонентів. Це чудовий прилад для домашньої лабораторії чи майстерні.
