Дизельні котли Olympia

Автоматичні дизельні котли-бойлери OLYMPIA BOILER застосовуються для опалення будинків, котеджів та окремих квартирплощею до 400 м2 та гарячого водопостачання з максимальною витратою гарячої води до 14,58 л/хв.

Завдяки своїй конструкції та роботі автоматики (імпульсні включення циркуляційного насоса при зниженні температури води) при обв'язці котлів «OLYMPIA» не потрібне встановлення додаткових пристроїв (3-х ходовий клапан тощо).

Конструкція котла забезпечує абсолютну безпеку роботи, а датчики контролюють всі його функції.

Котел повністю автоматизований. Ви самостійно вибираєте йому режим роботи з допомогою пульта дистанційного управління, тобто. за своїм бажанням встановлюєте температуру води в системі опалення або час роботи бойлера за годину (кількість включень за годину на певний проміжок часу).

Котел самостійно подасть паливо в камеру згоряння, автоматично загорить його, автоматично відключиться і також автоматично включиться через заданий вами проміжок часу. Крім цього, котел самостійно подасть сигнал про те, що в системі опалення не вистачає теплоносія і про перегрівання корпусу.

Котел має дві незалежні одна від одної системи: систему опалення та систему гарячого водопостачання.

Система гарячого водопостачання діє наступним чином: від трубопроводу подачі холодної води здійснюється пряме підключення до бойлера. Вода, проходячи через бойлер, нагрівається до необхідної вам температури і трубопроводом надходить у кухню, ванну кімнату, душ, басейн і т.д.

Системи та схеми опалення, гарячого водопостачання можуть бути різними. Теплообмінникиопалення та гарячого водопостачання розраховані на тиск 3 -5 кг/см2, що дозволяє застосовувати як відкриту, так і замкнуту систему опалення, а також сучасну систему водопостачання з використанням експанзомату.

Основною вимогою для котлів є встановлення циркуляційного насоса на зворотному трубопроводі опалення, для подачі теплоносія в теплообмінник.

Технічні характеристики

ПараметрОдиниця виміруМодель котла
OLB-100F-ROLB-130F-ROLB-170F-ROLB-250F-ROLB-350F-R
Макс. Теплова потужність контуру опалення/ГВПкВт/година11,6/11,615,1/15,119,8/19,829/2940,7/40,7
Отоплювана площам2110150190290400
Ефективність (ККД)%9090919191
Робочий тиск контуру опалення/ГВПкгс/см23/53/53/53/53/5
Топочна камера згоряння-закрита
Об'єм води в котліл16,6202326,530
Вигляд палива-Дизельна літня, зимова, авіаційна гас
Витрата паливал/година1,11,51,92,93,8
Максимальне нагрівання котлової води°С85
Витрата гарячої води при dТ=25°Сл/хв/годину6,67/4008,67/52011,33/68016,67/100023,33/1400
Витрата гарячої води при dТ=40°Сл/хв/годину4,17/2505,42/3257,08/42510,42/62514,58/875
Температура димових газів (ном./макс.)°С200/225200/220200/218200/216200/215
CO (макс.)%/ррm0,01/1000,01/1000,01/1000,01/1000,01/100
СО2 (ном./макс.)%11,7/11,911,8/1212/12,312,5/12,812,3/12,6
О2 (ном./макс.)%4,7/4,94,5/4,84,1/4,53,6/3,94,2/4,8
Сажне число (ном./макс.)усл.ед.1/21/21/21/21/2
Тип пальникамодельOH-2/LT-2OH-2/LT-2OH-3/LT-2LT-2/LT-2TK-2/LT-2
Максимальна глибина забору палива OH,TK/LT-2м1/3
Тип форсунки Danfoss 80H (ОН,ТК/LT-2)Gal/h0,40,5/0,40,50,65/0,550,85/0,75
Максимальний робочий тиск паливакгс/см287/99,510/1310,5/14
Діаметр газоходумм75
Діаметр трубопроводу пряма/зворотна/ГВПмм25/25/1532/32/15
Вагакг5866718297
Габарити (ШхДхВ)мм370х620х780370х620х888370х620х888405х680х905405х680х905

Влаштування котла

дизельні

1. Газохід котла 2. Вихідний патрубок опалювального контуру 3. Котловий пульт управління. КПУ дизельного котла не сумісний із КПУ газового котла 4.Датчик рівня котлової води, Dy½». Конструктивно виконаний у вигляді електрода, що замикає електричний ланцюг через теплоносій 5.Датчик температури котлової води, Dy½» 6.Термостат захисту корпусу котла від перегріву. Спрацьовує при перевищенні температури корпусу котла вище 100С 7. Рідкопаливний пальник (OH,TK/LT-2) 8.Теплообмінник котла 9.Вхідний патрубок опалювального контуру 10.Клема підключення корпусу котла до контуру заземлення

Пристрої, що забезпечують безпеку котла

  1. Автоматичний захист при порушеннях подачі палива. Спрацьовує при неправильному згорянні палива або згасанні полум'я
  2. Автоматичний захист від перегріву
  1. Спрацьовує при перевищенні температури корпусу котла вище 90°С
  2. Після увімкнення захисту котел автоматично припиняє роботу
  3. На котловому пульті керування загоряється індикатор «Аварія»
  4. Після остигання корпусу котла необхідно натиснути кнопку RESET
  • Захист від перебоїв в електропостачанні
  • Спрацьовує автоматично. Перекривається клапан паливного насоса, процесгоріння припиняється, котел вимикається
  • При включенні електроживлення котел автоматично вмикається в роботу в режим «НІКОГО НЕМАЄ БУДИНКУ»
  • При коливаннях напруги в електромережі котел автоматично вимикається і загоряється індикатор «ПЕРЕВІРКА».
  • Автоматичний захист від недостатнього надходження повітря
  • Пальник припиняє роботу
  • Захист при зниженні рівня котлової води
  • При зниженні рівня котлової води загоряється індикатор «ВІДСУТНІСТЬ ВОДИ» та «ПЕРЕВІРКА»
  • Пальник відключається і котел припиняє роботу
  • При заповненні всіх систем водою котел запрацює у звичайному режимі
  • Подвійний захист від замерзання
  • При зниженні температури котлової води нижче +5 С автоматично вмикається котел. У разі несправності котла або увімкнення індикатора «Перевірка» автоматично вмикається циркуляційний насос. Для захисту системи від замерзання не рекомендується вимикати котел від електромережі. Вимкнена кнопка «МЕРЕЖА» не впливає на систему захисту.
  • Пристрій захисту від зворотного потоку повітря
  • У разі перекриття димоходу або поломки вентилятора пальник автоматично вимикається
  • Захист котла при обриві або несправності датчика температури котлової води
  • Котел автоматично припиняє роботу. Загоряється індикатор «АВАРІЯ», «ПЕРЕВІРКА», блимає індикатор «МЕРЕЖА» на пульті керування.

    • Влаштування рідкопаливного пальника

    води

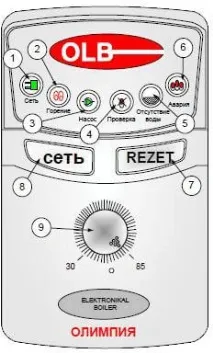

    Котловий пульт керування

    дизельні

    Котловий пульт керування дизельногокотла Olimpia

    ІндикаторУвімкнення/Вимкнення котла. Режим блимання при несправності датчика температури котла.

  • Індикатор робочого режиму. Загоряється під час роботи пальника.
  • Індикатор роботи циркуляційного насосу. Загоряється у таких випадках:
  • під час роботи циркуляційного насоса;
  • при перегріві;
  • при спрацьовуванні захисту від розморожування казана.
  • ІндикаторПЕРЕВІРКА.Загоряється під час зупинки котла:
  • контролю факела;
  • відсутність підпалу;
  • несправність паливного насоса;
  • несправність вентилятора;
  • відсутність палива;
  • відсутність води;
  • при зниженні та короткочасних відключеннях напруги в електромережі.
  • ІндикаторРІВНЯ ВОДИ. Загоряється:
  • при недостатньому рівні котлової води;
  • при обриві дроту датчика рівня;
  • при обриві клеми контакту, що заземлює.
  • ІндикаторАВАРІЯ. Загоряється при несправності пульта керування котла і перегріві котла.
  • КнопкаREZET (СКИДАННЯ).Кнопка перезапуску котла. Повторний перезапуск робити не раніше ніж через 20 сек. Щоб уникнути поломки трансформатора підпалу.
  • КнопкаМЕРЕЖА. Захист від розморожування котла спрацьовує незалежно від положення кнопки за умови подачі електроживлення до котла.
  • Регулятор температури нагріву котлової води. Регулює температуру в режимі опалення, таймера та економний режим.

    • Виносний кімнатний термостат

    котла

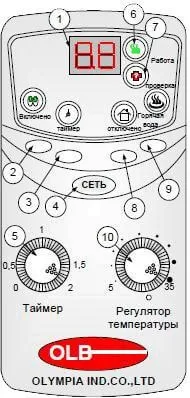

    Виносний кімнатний термостат

    Цифрове табло контролю температури у приміщенні. При повороті ручки регулятора температури протягом 5 сек. табло показує задану температуру, потім автоматичноперемикається на показання температури навколишнього повітря у приміщенні.

  • КнопкаРОБОЧИЙ РЕЖИМ ОПАЛЕННЯ. Керує роботою котла та циркуляційного насоса за встановленою кімнатною температурою.
  • КнопкаТАЙМЕР. Працює в режимі опалення під час спрацювання котла на встановленому рівні таймера.
  • КнопкаМЕРЕЖА. Керування котлом здійснюється за натиснутої кнопки. При вимкненій кнопці працює режим розморожування котла.
  • РегуляторТАЙМЕР. Робота-30 хв., відключено - 30 хв. При встановленні регулятора: час роботи — 15 хв., час зупинки в режимі очікування — час мінус 15 хв.
  • Індикатор робочого режиму. Загоряється під час роботи котла.
  • ІндикаторПЕРЕВІРКА. Загоряється і блимає при спрацьовуванні автоматики через порушення режимів роботи котла (контроль факела, запалювання, вентилятор, рівень води, відсутність палива, несправність насоса). Після усунення причини зупинки натисніть кнопку «REZET» (СКИДАННЯ) на котловому пульті керування
  • КнопкаНІКОГО НЕМАЄ БУДИНКУ (економний режим). Використовується для підтримки температури в приміщенні 14°С незалежно від встановленої температури. При вимиканні та повторному увімкненні електроживлення пріоритет увімкнення економного режиму.
  • КнопкаГАРЯЧЕ ВОДОПОСТАЧАННЯ. Вмикається під час використання великого об'єму гарячої води. Незалежно від установки регулятора температури, нагрівання котлової води до 85°С.
  • Регулятор температури навколишнього повітря у приміщенні. При повороті регулятора задана температура показує 5 сек.
