Досвідчений будівельник розглядає типові недоліки при зведенні каркасних будівель, які можуть виникати через непрофесійність проектувальників або недбалість виконавців.
Ці цвяхи довжиною 40 мм насамперед призначені для кріплення хомута до однієї балки. Для досягнення максимальної міцності з'єднання хомути кріплять до балок цвяхами 80 мм.
Не означає, що не можна користуватися короткими цвяхами. Можна, але необхідно знижувати навантаження на кожне з'єднання. Якщо ви берете цвяхи довжиною 40 мм, допустиме навантаження має бути знижено до 77% від розрахункового для цього хомута. Якщо ви користуєтеся ними під час здвоєних балок, навантаження треба знижувати до 64%.
Розрахунок звисів та вильотів перекриттів.
Багато будівельників роблять виноси і звиси, керуючись простим правилом - "один назовні, два - всередину". Це означає, що на яку б довжину балка не видавалася за опору, її довжина зі зворотного боку має бути вдвічі більшою. Хоча теоретично це правило є вірним, практичне його застосування має свої межі. Наприклад, звис ненесучої балки не може перевищувати її чотириразову висоту, тобто балка 50×250 мм може мати максимальне звисання 1 м незалежно від своєї довжини. У несучих поверхонь
Перекриття, що несе звис. Довжина звису не може перевищувати чотирикратну висоту балки. Звис не повинен перевищувати висоту балки.

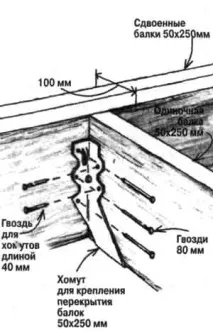

Кріплення балок за допомогою хомутів
При використанні плоскопиляних балок несучі стіни можна зміщувати убік на відстань, що дорівнює висоті балки. Щоб вони не перекидалися, у місцях посадки балок на несучих стінах їх підпирають брусками.
Несучі стіни повинні розташовуватисяточно одна над іншою. Там, де використовуються балки малого поперечного перерізу (плоскопилені балки), стіна, що несе, повинна «сидіти» точно на своїй опорі. Це необхідно для рівномірної передачі навантаження від даху до фундаменту. При застосуванні балок більшого перерізу допускається при необхідності невеликий зсув стіни, що несе, щодо її опори. Але він не повинен перевищувати висоти балки.
Щоб дах своєю вагою не видавлював стіни назовні, затяжки кроквяних ферм (або стельові балки перекриття) слід розташовувати в нижній третині схилу даху. Кроквяні затяжки протидіють вітру, стягуючи крокви у коника.
Укорочені стіни вимагають додаткової обв'язки. Слабким місцем каркасних конструкцій є укорочені стіни, наприклад вузькі проміжки з боків гаражних воріт. Крім передачі вертикального навантаження на фундамент, вони повинні також витримувати поперечні навантаження. Тому їх потрібно додатково обв'язувати конструкційними панелями, прибиваючи цвяхами з кроком 150 мм до всіх стояків.
У гаража звичайної каркасно-щитової конструкції, щоб він витримував поперечне навантаження від сильного вітру або усунення ґрунту, простінки повинні бути досить широкими. Мінімальна ширина їх - 800 мм, але її можна зменшити, якщо обв'язати простінок, як показано на малюнку.
Необхідно приділити особливу увагу та з'єднанню стін першого та другого поверхів. Найчастіше будівельники обв'язують їх незалежно друг від друга. Через поперечне навантаження (наприклад, сильний вітер) верхній поверх може зміщуватися відносно нижнього. На щастя, виправити це легко – достатньо встановити панелі обшивки, перекриваючи стик поверхів. Якщо стіни вже обшиті, стягніть верхні стійки з нижніми металевими хомутами,
Накат дахузміцнює лише верхній пояс. Додаткові обов'язкові обв'язки включають обв'язку нижнього пояса та діагональну (х-подібну).
Вирізи в балках можна робити на 1/4 їхньої висоти - по кінцях і на 1/6 - в інших частинах прольоту, крім середньої, де їх не роблять. Наскрізні отвори свердлять в лицьових гранях, але в жодному разі не в торцевих. Діаметр отвору може становити 1/3 висоти балки, але отвір повинен як мінімум на 50 мм відстояти від верхнього або нижнього краю.
Затяжки кроквяних ферм повинні бути поруч із верхніми обв'язками стіни. Багато будівельників плутають кроквяні затяжки із затяжками кроквяних ферм. І ті, й інші стягують крокви, не на цьому їх схожість закінчується. Кроквяні затяжки (їх ще називають ригелями або поперечками) протидіють тиску вітру і сніговим навантаженням на дах, стягуючи крокви поблизу ковзана. У цьому положенні вони ніяк не можуть запобігати розвалу назовні крокв і стін. Цю роботу можуть виконувати стельові балки перекриття.
Покрівельник чи електрик не завжди знає, де можна пиляти чи свердлити балку. На малюнку показано, як це робити.
Якщо стельові балки відсутні або спрямовані перпендикулярно кроквах, тоді необхідні затяжки кроквяних ферм. Аналогічні стельовим балкам затягування кроквяних ферм - це, як правило, балки перетином 50×100 мм, що йдуть паралельно кроквам від однієї зовнішньої стіни до іншої і стягують крокви в нижній частині.
На необов'язані кроквяні ферми поклали надто велику пачку листків накату, що призвело до катастрофи. Падаюче «доміно» було зупинено теслею, який швидко зрозумів скріпити крокви, перш ніж ланцюжок досяг тієї частини даху, де він працював.
Черезтого, що вузькі простінки по краях гаража на три машини мали малу жорсткість, поперечне навантаження від землетрусу буквально скрутило будову. Решта будинку практично не постраждала.
Іноді будівельники намагаються використовувати затяжки кроквяних ферм як балки перекриття в напівзведених стелях. Щоб отримати максимум простору, теслярі мають затяжки на висоті половини схилу даху. Це занадто високо, і затягування не може ефективно виконувати свою функцію. Ізоляція та гіпсокартонні плити збільшують навантаження на крокви в їхній найуразливішій точці, в середині прольоту, що може викликати просідання крокв і ковзана даху, а також розвал назовні зовнішніх стін. Щоб уникнути цього, слід додатково зміцнити крокви, а також коньковий брус.
Обв'язування кроквяних ферм. Будь-який будівельник, який хоч раз чув про «ефект доміно», знає, як важливо обв'язувати крокви при їх установці. Але не всі знають, як це треба робити. Щоб дах був міцним і довговічним, більшість кроквяних систем вимагають три типи обв'язування: безперервну поперечну обв'язку верхнього пояса, обв'язку нижнього пояса і діагональну обв'язку. Роль обв'язки верхнього пояса зазвичай добре виконує решітування даху. Обв'язування нижнього пояса роблять, укладаючи брус 50×100 мм поверх затяжок. У широкому будинку обв'язки нижнього пояса мають інтервал приблизно в 3 м.
Який дах ви віддали б перевагу обшивати? На лівому знімку показані листи накату, які надто високо складені на крутому даху і надто перевантажують кілька кроквяних ферм. Сильний порив вітру – і весь цей картковий будиночок розвалиться. На правому знімку показано, що навіть при перевантаженому піддоні вага лежить на нижній частині даху та передається на стіни.
Діагональну(х-подібну) обв'язку - її частіше за інших упускають з виду при будівництві - розміщують у кожному кінці будівлі, а в довгому будинку - ще й уздовж даху з інтервалом в 7,5 м. Перше плече утворюється брусом перетином 50×100 мм і довжиною 5 м, що йде вниз під кутом 45° (або менше) від ковзана фронтонної кроквяної ферми до нижнього пояса найдальшої ферми, до якої дістає брус. Інше плече йде від нижньої обв'язки фронтонної стіни до верхнього поясу тієї ферми, на якій закріплено перше плече. Бруси прибивають до кожної крокви, повз яку вони проходять.
