Клейма та маркування на німецьких снарядах та мінометних мінах Другої Світової - Артилерія - Військова

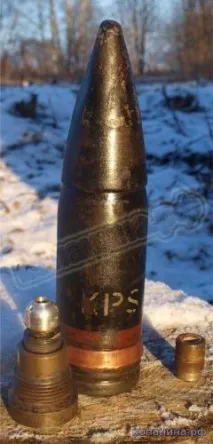

Підривники та тавра на них
Клейма на них ставляться на корпусі в один або два рядки. Позначають тип підривника, фірму, що його виготовила, № партії підривника і рік його виготовлення. Деякі підривники мають додаткові клейма, що інформують про тип снаряда для якого призначені, матеріал корпусу, найменування установки та час уповільнення. Наприклад "KL. AZ 23 Pr. bmq 12 1943" розшифровується як:
KL. AZ 23 - зразок підривника; Pr. - матеріал корпусу (пластмаса); bmq - фірму виробник; 12 - партію; 1943 - рік виготовлення.
або тавра "Bd. Z. f. 21 cm Gr. 18 Be. RhS 433 1940" позначають:
Bd. Z. - донний підривник; f. 21 cm Gr. 18 Be. - тип снаряда (21см бетонобійний снаряд зр. 18); RhS - фірму; 418 - №партії; 1942 - рік виготовлення;
Найчастіше зустрічаються такі тавра, що вказують на установку або час уповільнення підривника:I - похідне положення; O або OV - без уповільнення; mV - установка на уповільнення; mV 0,15 або (0,15) - уповільнення 0,15 сек; k/V або K - постановка на мале уповільнення; l/V або L - постановка найбільше уповільнення; 1/V - постановка на перше уповільнення; 2/V - постановка на друге уповільнення.
На гільзах тавра нанесені на донному зрізі. Вони несуть інформацію про індекс гільзи, тип матеріалу з якого вона виготовлена, призначення гільзи, фірму-виробник, партію та рік виготовлення. Наприклад, тавра "6351 St. 21 cm Mrs. P 141 1941" позначають таке:
6351 - індекс гільзи; Ст. - матеріал з якого виготовлена гільза, у разі сталь; 21 cm Mrs. 18 - зразок зброї (21см мортира зразка 18); 141 - партію; 1941 - рік виготовлення.
Більшість сталевих гільз ламінована, це утруднює визначення матеріалу з якого зроблена гільза. Всі гільзи виготовлені з латуні після індексу не мають скороченняSt., а всі гільзи зроблені зі сталі, незалежно від характеру протикорозійного покриття, мають маркування скороченняSt.(Stahl)
Капсульні втулки
У німецьких боєприпасах використовували капсульні та електричні втулки. Зовнішня відмінність у тому, що капсульний глухий донний зріз, а у електричних у центрі донного зрізу є отвір, в який поміщений контактний стрижень. Клейма на втулках ставляться на донній поверхні корпусу. Клейма вказують індекс втулки, з якого матеріалу вона виготовлена, фірму, № партії та рік виготовлення. Наприклад тавра "C/22 St. bmq 13342" позначають:
C/22 - індекс втулки; St.- матеріал з якого виготовлений корпус втулки, в даному випадку сталь;bmq - фірму; 133 - партію; 42 - рік виготовлення.
На всіх сталевих втулках є скорочення "St." (Stahl). На сталевих форматованих капсульних або луджених електричних замість клейм часто ставиться біле маркування. Клейма або біле маркування на трасерах наносилося на частині, що виступає. Нерідко вони ставляться на поверхні ключових витоків. Клейма позначають фірму, №партії та рік виготовлення. Наприклад тавро "Rdf 171 42" означає:
Rdf - фірму; 171 - партію; 43 - рік виготовлення.
Клейма на детонаторі
клейма на дні детонатора
На детонаторах тавра ставилися на дні алюмінієвої оболонки. Трилітерний кодвиробника та позначення ВР яким споряджений детонатор. Наприклад, "Np. 10" (nitropenta 10%) означає, що детонатор споряджений теном, флегматизованим 10% гірського воску (озокерит). Крім показаних стандартних і загальних тавр та маркувань, на деяких частинах снарядів, найчастіше на циліндричній частині корпусу, є додаткові спеціальні клейми, що мають особливе значення
Забарвлення німецьких снарядів та мін
Забарвлення німецьких мін, снарядів та підривників:
б)всі міни зі сталевою оболонкоюв)підривники з пластиковим корпусом покритим тонкою залізною оболонкою.
У чорний колір пофарбовані- всі бронебійні снаряди, всіх калібрів, систем та пристроїв.
У жовтий колір пофарбовані- всі осколкові боєприпаси зенітної та авіаційної артилерії, крім 37-мм осколково-трасуючих гранат, призначених для наземної стрільби з зенітних знарядь; такі снаряди забарвлюються в темно-зелений захисний колір.
В червоний колір офарблені:а)всі міни з оболонкою зі сталістого або ковкого чавуну;б)Агітаційні снаряди, головна частина яких забарвлена в білий колір.
Стандартне маркування німецьких снарядів та особливі відмітні ознаки

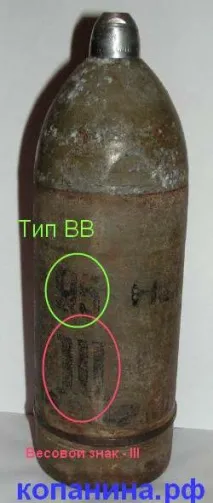

Значення балістичних знаків:
На бронебійно-трасуючих підкаліберних снарядах з карбід-вольфрамовим сердечником стандартне маркування відсутнє. Стандартне маркування на мінах нанесене чорною фарбою, і значення її абсолютно аналогічне значенню маркування на снарядах. Стандартне маркування на гільзах пострілів патронного заряджання завдано чорною фарбою на їхньому корпусі. Таке ж маркування завдано на картузах або підлозі картузах бойового заряду цих пострілів. Стандартнамаркування на картузах пучків змінного бойового заряду відрізняється від маркування на картузах бойового заряду пострілів патронного заряджання тільки тим, що перші додатково є вказівка номера пучка. Стандартне маркування на закупорці з пострілами патронного заряджання вказує лише їх кількість, калібр снарядів та призначення останніх, а на закупорці з бойовими зарядами пострілів роздільного гільзового заряджання лише їх призначення. Докладніші відомості наведено на етикетах. Особливі відмітні ознаки дуже різноманітні. вони відіграють важливу роль і наносяться на різних елементах пострілів у вигляді кольорових смуг, літер або цифр з метою вказівки особливостей спорядження, конструкції або боєприпасів. Місце їх нанесення та умовні значення наведено на малюнку "Особливі відмітні ознаки"
Етикети на закупорці з елементами пострілів роздільного гільзового заряджання
а) Зі снарядом
1-калібр та зразок снаряда; 2 - зразок підривника; 3 - у розривному заряді відсутня димоутворююча шашка; 4 - умовне позначення вибухової речовини 5 - матеріал ведучого пояска 6 - балістичний знак 7 - місце, день, місяць і рік остаточного спорядження снаряда та знак відповідальної особи за спорядження.
б) З бойовими зарядами
1 – скорочене позначення знаряддя, до якого призначаються бойові заряди; 2 - кількість бойових зарядів; 3 - вага пороху у кожному бойовому заряді; 4 - марка пороху; 5 - завод, рік виготовлення пороху та номер партії; 6 - місце, день, місяць та рік виготовлення заряду та знак; відповідальної особи за виготовлення; 7 - умовне позначення природи пороху; 8 - індекс гільзи.
Етикет на закупорці зпострілом патронного заряджання
1 - Калібр та зразок снаряда та призначення пострілу 2 - зразок підривника 3 - марка пороху 4 - завод, рік виготовлення пороху та номер партії 5 - місце, день, місяць та рік складання пострілу і знак відповідальної особи 6 - зразок димоутворюючої шашки 7 - умовне позначення вибухової речовини 8 - матеріал ведучого пояска на снаряді 9 - балістичний знак 10 - умовне позначення природи пороху 11 - індекс гільзи
