Конструкція сходів на другий поверх (дерев’яної та металевої)
Основні види сходів
Існує чимало видів та модифікацій сходів. Для кожного випадку можна побудувати типові сходи, а за належної фантазії та вміння – створити свою неповторну конструкцію. За матеріалом виготовлення вони бувають дерев'яні, металеві, бетонні, цегляні, кам'яні. Але найбільш поширена комбінована конструкція сходів. У ній застосовується метал і дерево, або камінь і метал, або всі матеріали потроху виконує кожен свою роль. На другий поверх найчастіше ведуть дерев'яні або металеві та конструкції з їх комбінацій. Камінь, цегла та бетон із металевою каркасною системою застосовуються для зовнішніх споруд або сходів у під'їздах.
Поширені конструкції з дерева
На практиці найчастіше застосовуються конструкції однопрогонових дерев'яних сходів на косоурах. Другою за поширеністю є система на тятивах. Косоур є поздовжньою балкою з вирізами у верхній частині під установку сходів. Вона спирається нижнім зрізом у горизонтальну поперечну або поздовжню силову балку підлоги, а верхнім – у балку, що несе.перекриття, що є одночасно кромкою отвору.
Варіантів кріплення косоура до верхньої балки, яка теж може бути поперечною або поздовжньою, кілька – із запилами, без запилів, із фризами, металевою окантовкою тощо.
У робочому положенні косоур на другий поверх розташовується під кутом приблизно 45º, це потрібно враховувати при виконанні запилів під щаблі – нижня частина їх має бути строго горизонтальною та паралельною до підлоги.
Рада:
Складніше доводиться у разі застосування конструкції двопрогонових сходів на другий поверх або забіжних щаблів. У цьому випадку гніздо для кожного ступеня розмічається та випилюється окремо.
Косоури виготовляються із твердої породи дерева, бажано дуба. Але цілком застосовні і хвойні породи. Дошка для несучого елемента повинна бути товщиною не менше 5 см і шириною до 30 см. Важливо врахувати, що при виконанні запилів значно знижується механічна міцність елемента - вони повинні виконуватися акуратно, без пропилів за лінію шаблону.
У разі відсутності матеріалу необхідної ширини можна використовувати другий варіант несучого елемента для сходів другого поверху – збірний косоур. Головна несуча частина є прямокутним брусом, до верхньої частини якого прикріплюються трикутні підставки під щаблі - кобилки. Вони закріплюються за допомогою шкантів або складніших кріплень з використанням фігурного вирізу або металевої вставки. В усіх випадках підвищення надійності з'єднань використовується клей.
Щаблі та підсходи
Щаблі виготовляються з дошки товщиною не менше 4-5 см і шириною від 25 см. Довжина щаблі залежить від конструктивної ширини всієї системи і може досягати 1 метра і більше. Тут має виконуватися одне непорушнеправило - товщина ступеня не може становити менше 5% її настановної довжини. Варіації можливі лише у бік збільшення.
Для підсходів застосовується дошка завтовшки до 25 мм. Особливості установки передбачають основне навантаження на торець елемента у поперечному напрямку. Тому товщина дошки особливого значення немає. Важливо тільки, щоб дощечка була без тріщин і сучків і після лакування її колір відповідав загальному кольору готової споруди.
На мансардний поверх або на горище встановлюються іноді сходи на одному косоурі, що йде посеред сходів. У такому випадку він виготовляється з бруса перетином не менше 25х30 см або склеюється з кількох дощок 50-міліметрової товщини, додатково скріплених болтами.
Сходи на тятивах
Конструкція прямих дерев'яних сходів без застосування косоурів передбачає використання як несучі елементи бічних брусків, між якими розташовані сходи. Для посилення конструкції в тятивах можуть прорізатися пази на глибину до 40% загальної товщини елемента. Для тятиви використовуються дубові чи соснові дошки чи бруски перетином не менше 50х100мм.
Для більш щільного кріплення щаблів і подступенков тятиви стягуються різьбовими стяжками, виготовленими з металевого дроту діаметром від 10 мм. Будова сходів і подступенков аналогічно попереднього варіанту. Всі дерев'яні конструкції для надійності обладнуються нагелями – дерев'яними штирьками, що вставляють у попередньо просвердлені отвори, промазані клеєм.
Металеві сходи на другий поверх
Металеві конструкції драбин рясніють варіантами, зумовленими можливостями обробки металевих елементів. Тут можливі ковані, зварні, різьбові з'єднання.Литі та точені деталі, всілякі комбінації різних металів, металу та дерева з різними способами обробки поверхні.
Найбільш широко застосовуються:
- металеві збірні сходи на лікарнях,
- сходи на металевих косоурах,
- металеві сходи гвинтові.
Відрізняються вони способом кріплення щаблів та основним несучим елементом. Застосування лікарів передбачає стягування болтами, що є продовженням балясини, сусідніх паралельних ступенів та їх кріплення до металевої труби, що грає роль поручнів. Така модель виглядає легкою та повітряною, не захаращуючи простір кімнати або коридору, і підйом на верхній поверх здається легшим.
Більш монолітними виглядають сходи на косоурах. Така конструкція доречна у холах великого розміру, приміщеннях для урочистих прийомів та офіційних установ. Часто встановлюється на вокзалах та стадіонах.

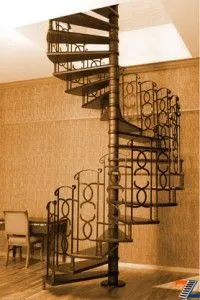

Гвинтові сходи найбільш універсальні. Через застосування центральної вертикальної стійки вона не залежить від відстані до стін і може встановлюватися в будь-якому необхідному місці. Складністю є виготовлення щаблів – кожен елемент відрізняється розмірами та геометрією форми. Вона може бути як підйомом на верхній поверх, так і спуском у підвальне приміщення.
