У практиці розрізняють креслення для виробів основного та допоміжного виробництва. ГОСТ 5291-50 рекомендує застосовувати види креслень, наведені у табл. 3, 4 та 5.

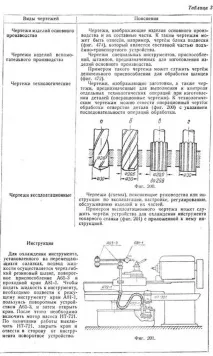

Види креслень виробів основного і допоміжного виробництва, залежно від предметів, що зображуються ними, наведені в табл. 4.
Креслення виробів основного виробництва поділяються на проектні та робочі креслення.

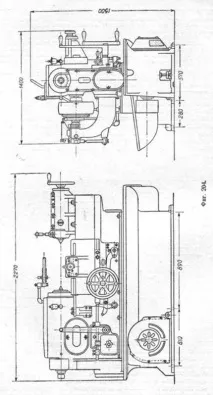

Креслення проектні поділяються на: а) креслення ескізного проекту, що дає загальне уявлення про пристрій, розміри та принцип роботи виробу, що проектується; б) креслення технічного проекту, що складаються в основному із загальних видів та складальних креслень, оформлені таким чином, щоб за ними можна було розробити робочі креслення.

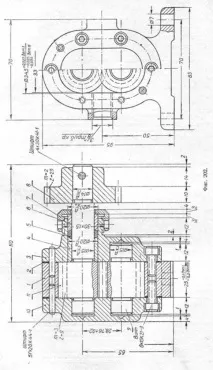

Креслення робітники — це такі креслення, які в сукупності з технічними умовами містять усі необхідні дані для виготовлення або ремонту та контролю виробу.
Креслення робітники, залежно від їхнього призначення, поділяються на креслення: а) для серійного чи масового виробництва; б) для індивідуального виробництва та в) креслення ремонтні.

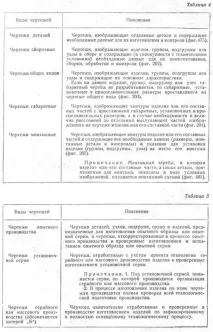

Види креслень для серійного чи масового виробництва, залежно від ступеня конструктивного та технологічного відпрацювання виробів та стадії освоєння виробництва, наведені у табл. 5.

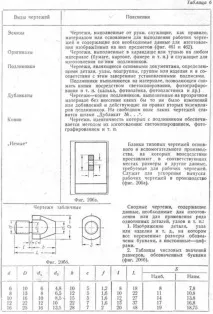

Види машинобудівних креслень залежно від цільового призначення та характеру використання наведено у табл. 6.
Як мовилося раніше, креслення складаються для виробів основного виробництва та виробів допоміжного виробництва.
Виробом основноговиробництва називаєтьсяоб'єкт виробництва.
Виробом допоміжного виробництва називаєтьсяпристосування, штамп або інструмент, що служать для виготовлення новопроектованого виробу основного виробництва.
Складові частини виробів (за ГОСТ 5290-50) наведено у табл. 7.
Сукупність деталей, вузлів, підгруп, груп або виробів, об'єднаних спільністю експлоатаційного призначення або іншими ознаками, але не з'єднаних між собою складальними операціями, називається комплектом деталей, вузлів, підгруп, груп, виробів (наприклад: "Комплект запчастин", "Комплект приладдя" ).
