Нарізи - гвинтові жолоби на поверхні каналу зброї; Зазвичай бічні грані Нарізи паралельні, дно є циліндричну поверхню, концентричну з поверхнею каналу. На фіг. 1 зображено поперечний переріз нарізного каналу; грані ab і cd паралельні радіусу перерізу or, що проходить через середину дна; ліва з них, якщо дивитися від скарбниці до дула, у прийнятій у нас і більшості держав системі Н., називається провідною або бойовою, права — холостою гранню; Проміжок між гранями сусідніх нарізів називається полем (de). Для більшої міцності кути, що утворюються у перетині граней з дном та полем, закруглюються.

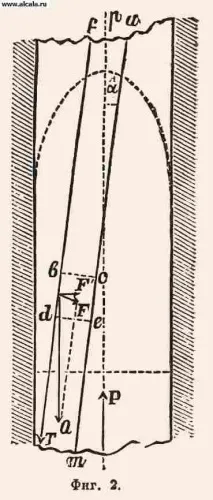

У наших знаряддях Нарізи прямують, якщо дивитися від скарбниці до дула, зліва нагору направо. Призначення Нарізи – повідомляти снаряду під час руху його каналом правильне і досить швидке обертання. Снаряд рухається (на фігурі 2 пунктир) у каналі у напрямку осі (op), під тиском (Р) порохових газів; напрямок Нарізи (ma) становить з віссю каналу, що виробляє, деякий кут (α). На поясках снаряда при врізанні нарізи утворюються виступи (bced), які лівими гранями (bd) при русі снаряда вперед натискають на бойову грань з силою = P/n (n - число виступів); бойова грань із рівною, але прямо протилежною силою Q=P/n натискає на виступ.
Розкладемо силу Q на дві сили: одну (Т) у напрямку нарізу, іншу (F) перпендикулярну до ребра нарізу; останню можна з достатньою точністю прийняти силу F 1 (перпендикулярна до радіусу поперечного перерізу каналу, що проходить через точку b), що виробляє обертання снаряда; отже: F=F 1 =Q∙tg α =(P∙tg α)/n. Сила, що виробляє обертання, тим більше, чим більше Р — тиск порохових газів і чим більше α — крутість Н. Число та розміри Нарізи виходять зумови, щоб не деформувалися на провідному пояску виступи; якщо нарізи зробити занадто вузькими, виступи вийдуть тонкими і зрізатимуться; При дуже широких нарізах вийдуть невиразні відбитки, може страждати влучність. Встановлено, що в артилерійських гарматах досягається достатня міцність, якщо ширина Нарізи близько 4 ліній, ширина поля близько 2 ліній, глибина близько 1/2 лінії; в різних знаряддях розміри нарізи залишаються приблизно однаковими, тому число нарізи збільшується майже пропорційно калібру. У ручній зброї, в піхотній 4,2-лінійній гвинтівці Бердана № 2, шість Н., глибиною в 1 крапку, шириною 1 лінія 6,6 пікселів, ширина поля - 5,5 пікселів. Якщо розрізати канал зброї з нарізкою постійної крутості по виробляє ad, що йде через початок Н., і розгорнути на площину, то вийде прямокутник abcd (фіг. 3), з основою cd = D і висотою ad = довжині каналу; ребро Нарізи виразиться прямою = fd, похилою до виробляє каналу під кутом α; довжина cf, протягом якої Нарізи робить повний оберт, називається довжиною ходу Нарізи (h); відношення останньої до калібру (h/D), інакше довжина ходу Н., виражена в калібрах, називається відносною довжиною ходу Н. Зі зменшенням довжини ходу Нарізи при тій же V (початковій швидкості) збільшується швидкість обертання; Це зменшення обмежується міцністю виступів на снаряді тому, що тиск бойової грані збільшується зі зменшенням довжини ходу Н. На практиці беруть середнє: для артилерійських знарядь h/D від 70 до 40, в ручній зброї h/D близько 50. Залежність між P — тиском порохових газів на дно снаряда і довжиною ходу Нарізи з'ясовується, якщо взяти певний калібр і, отже, певне число (n) виступів; у цьому випадку міцність виступів має відповідати найбільшому (Pmax)тиску; за місцем Pmax (близько двох калібрів від дна каналу) міцність виступів значно перевершує швидко падаюче до дула P, щоб скористатися цим запасом для збільшення швидкості обертання снаряда, збільшували до дула крутість Нарізи (α), отже, зменшували (h/D) відносну довжину ходу Н.; звідси тиск бойової грані F=(P∙tg α)/n залишалося майже постійним (P зменшувалося, tgα – збільшувався). У польових гарматах змінювався від 0°30'—1° до 4—5°. Такі Нарізи називаються Нарізи зростаючої крутості чи прогресивними. Розгорнувши на площину поверхню каналу з такими Н. отримаємо прямокутник abcd (фіг. 4), кожне ребро Нарізи виразиться кривою подібної dfe; довжина ходу Нарізи (h) у будь-якій точці (f; e) кривої вийде, якщо до останньої провести дотичну в цій точці — величина підкасальної (ms або lq), що відповідає відрізку дотичної (rm або pl) між двома крайніми виробляючими (ad , bс) каналу, виразити h для цієї точки (f або e).
Прогресивні Нарізи дозволяють досягати при тому Pmax більшої, порівняно з Нарізи постійної крутості, швидкості обертання снаряда при вильоті, чому влучність стрільби зростає; тому ж можна стріляти довшими снарядами, що дуже важливо в сенсі дійсності стрілянини. Зазвичай частину кривої (параболи), що прилягає до дула, на довжині кількох калібрів замінюють прямою дотичною. h/D в гарматах у дульного зрізу беруть від 15 до 30. Застосування прогресивних нарізів можливе лише до тих зразків зброї, які стріляють снарядами з одним провідним пояском. При снаряді зі свинцевою оболонкою, якщо ab і cd позначають початковий напрямок граней виступу, ae, cf - напрямок граней при вильоті, то заштрихована частина виступу (фіг. 5) повинна бути стерта Нарізи при русі снаряда впередканалом; ця обставина відбивалася вкрай шкідливо на влучності стрілянини.
Снарядами із двома провідними поясками стріляти зовсім не можна. При снарядах з одним провідним пояском стирання паралізується тим, що довжина виступів, що виходять, дуже незначна; якщо і відбувається стирання, то не впливає на влучність стрільби. Прямокутний вид (з паралельними гранями) поперечного перерізу Нарізи в сучасній зброї має зручність виготовлення — Нарізи виходять за допомогою різця тільки з одним вістрям. Використовувалися нарізи різної фігури поперечного перерізу: так (фіг. 6), бічні грані Нарізи направлялися по радіусах поперечного перерізу; тут ширина ab у дна більше ширини cd у протилежного краю Н., чому кути виходили гострішими, а Нарізи і виступи менш міцними, виготовлення та догляд за каналом утруднялися.
Ланкастером було запропоновано зброю з витим каналом; ідея полягала в наступному: представимо поперечний переріз циліндричного каналу (фіг. 7), позначеного на кресленні пунктиром, з двома H. (abcd і efgh) постійної крутості та діаметрально протилежними; якщо зняти поля, як показано дрібним штрихом, вийде еліптичний переріз, де більша піввісь більша за малу на висоту виступу.

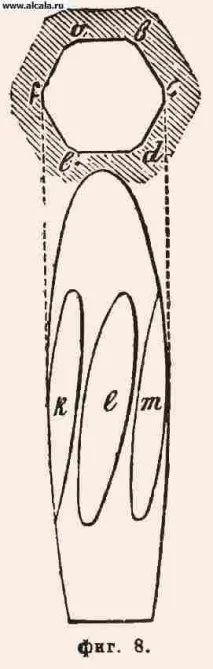

Канал отримував таку форму, якби взяли циліндр з еліптичним каналом і, закріпивши нерухомо один його кінець, скрутили біля осі останнього. Такий канал міг бути застосований тільки до ручної зброї зі свинцевою кулею, яка, форсуючись під час руху каналом, могла прилягати до неї всією поверхнею. Застосування щойно описаної системи Нарізи до гармат артилерійським дало негативні результати. Відомий англійський фабрикант Вітворт також запропонував кручений канал, поперечний переріз якого булополігональне; таку форму можна отримати, якщо скрутити біля осі циліндр із каналом призматичного поперечного перерізу. На фіг. 8 є снаряд Витворта з готовими виступами (k, l і т) і поперечний переріз каналу (abcdef) - на око він правильний шестикутник, насправді кожна сторона складається з кількох ліній.
Розраховувалося те що, що снаряд під час руху каналом прилягатиме не кутами виступів, а цілими гранями; деякими з останніх снаряд прямував при зарядженні, іншими при пострілі. Подібний пристрій спричиняв велику міцність нарізів і виступів, давав можливість збільшити швидкість обертання і довжину снаряда, але виготовлення знарядь і снарядів вимагало такої точності, досягати якої міг тільки Витворт. Жодна держава не наважилася прийняти цю систему. У знаряддях, що стріляли снарядами зі свинцевою оболонкою для зменшення коливань снаряда від стирання граней виступів, використовувалися клинові нарізи — їхня ширина поступово звужувалася до дула.
