Обробка на револьверних верстатах

Токарно-револьверні верстати відрізняються від звичайних токарних верстатів тим, що робота на них може виконуватися комплектом різальних інструментів, встановлених у певній послідовності в револьверній головці та на поперечному супорті. На токарно-револьверних верстатах можна виконати всі види токарних робіт при обробці як штучних заготовок, так і заготовок із пруткового матеріалу.

Застосування токарно-револьверних верстатів економічно у тих випадках. коли потрібно послідовно або одночасно обточувати зовнішні та розточувати внутрішні поверхні, свердлити, зенкерувати, нарізати різьблення тощо, тобто коли можна застосовувати одночасно кілька інструментів, а також при обробці деталей партіями. Економічність револьверних верстатів у порівнянні з токарними досягається за рахунок скорочення допоміжного часу. Однак слід враховувати, що режими різання через недостатню жорсткість технологічної системи при револьверних роботах значно знижуються. Крім того, істотне значення має складність налаштування верстата, тому при револьверних роботах широко використовують групові револьверні налагодження, що дозволяють обробляти технологічно підібраних деталей.

Токарно-револьверний верстат відрізняється від токарно-гвинторізного відсутністю задньої бабки, на місці якої встановлена револьверна головка з кареткою. Для обробки заготовки з пруткового матеріалу шпиндель верстата забезпечений спеціальним механізмом подачі та закріплення прутка.

Револьверна головка має різноманітні конструкції. Найбільш поширеними є шестигранні револьверні головки з вертикальною віссю обертання та кругліревольверні головки із горизонтальною віссю обертання.

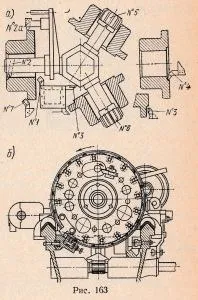

У шестигранних револьверних головках із вертикальною віссю обертання (рис. 163, α) є шість гнізд для встановлення інструменту. Верстати з такою головкою зазвичай виготовляють з одним поперечним переднім, а іноді з переднім та заднім супортами. Останній використовують для прорізування канавок, підрізування опорних поверхонь, відрізки заготовок, причому переміщувати інструменти можна лише у поперечному напрямку. За допомогою переднього супорта виконують ті ж види обробки, що і на токарно-гвинторізних верстатах, крім нарізування різьблення, яке виконують інструментами, встановленими на револьверній головці: зовнішнє різьблення, нарізають плашками, а внутрішнє - мітчиками.

На рис. 163, як приклад показана схема обробки втулки на токарно-револьверному верстаті.

Головка з горизонтальною віссю обертання (рис. 163, б) зазвичай має 12 ... 16 отворів для закріплення інструментів. Її можна періодично повертати (для здійснення послідовної роботи різальних інструментів), а також повільно безперервно обертати (для підрізування, прорізування канавок та відрізки). Такі голівки раціонально застосовувати в тих випадках, коли при обробці необхідно виконувати кілька переходів з поперечною подачею інструментів, вміщених у револьверній головці.

Налагодження револьверного верстата полягає у підборі та раціональному угрупованні інструментів у державці, установці їх у голівці та супортах у певній послідовності, регулюванні інструментів у поздовжньому та радіальному напрямках, регулюванні упорів.

Ефективність використання револьверного верстата може бути значно підвищена при суміщенні переходів обробки. Так, за один перехід можна розточити центральний східчастий отвір іобточити кілька зовнішніх поверхонь, центрування чи свердління можна поєднати з обробкою різцем зовнішньої поверхні тощо.

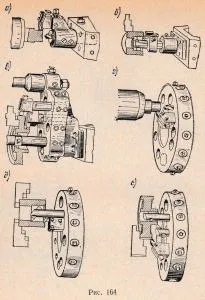

Па рис. 164 показано поєднання переходів обробки на верстатах з вертикальною (α-в) і горизонтальною (г-е) осями обертання револьверної головки з використанням комбінованого інструменту багаторізцевих державок і багатомісних стійок або державок, що дозволяють закріплювати в одному гнізді револьверної головки кілька інструментів.

На рис. 165, α-д показані деякі види державок для встановлення різних інструментів у гніздах револьверних головок.

Токарно-револьверні верстати в ряді випадків дозволяють використовувати спеціальні пристрої для автоматизації циклу обробки, включаючи завантаження заготовок та видалення їх із верстата після обробки.
