ПОЛЕ НАСОСУ. ГРАФІКИ ПОЛІВ НАСОСУ
За зведеним графіком полів характеристик насосів вибирають насоси, характеристики яких перебувають у діапазоні коливання розрахункових напорів системи, і накладають характеристики цих насосів графік Q—Я системи. Очевидно, що добрі енергетичні показники можуть бути у тих насосів, у яких розрахункова точка при паралельній роботі п насосів потрапляє на характеристику Q-Я поблизу лівої межі рекомендованої зони їх використання (крива 6 на рис. 7.1). При зниженні напору та подачі станції подача окремого насоса збільшиться і ККД зросте. Інша картина буде у насосів із підвищеним напором (крива 5 рис. 7.1).[c.203]
За зведеним графіком поля насосів Q-H можна виконати лише попередній вибір типу ЦБІ. Подальша перевірка правильності вибору ЦБІ проводиться безпосередньо по характеристиці насоса. По характеристиці ЦБІ виконується подальший розрахунок показників системи, тобто. б,Я,Л, ЯГ та ін.[c.783]
У каталогах-довідниках наводяться зведені графіки полів різних типів насосів. За цими графіками зручно підбирати насоси на заданий режим роботи (див. додатки П1-IX),[c.63]
За заданою подачею Q визначають графічно величину потрібного напору Яп(щ) (точка А. рис. 3.15). Далі підбір 1 (БП та відшукання його типу виконують за вільними графіками полів насосів Q-H, наведених у розділі 2 (див. рис. 2.20)).Точку А називають робочою (режимною) точкою насосної установки. 10>
За зведеним графіком поля насосів Q-H можна виконати лише попередній підбір типу ЦБН. Подальша перевірка правильності вибору ЦБН проводиться безпосередньо шхарактеристиці насоса По характеристиці ЦБН виконується подальший розрахунок показників системи, тобто. Q, H, N, Я ідр.[c.783]
За зведеним графіком полів насосів Q - Н типу К (рис. 2.20 у розділі 2) визначаємо, що для заданих умов роботи підходить насос типу К 45/30, частота обертання п = 2900 об/хв.[c.792]
Користуючись зведеним графіком полів характеристик (рис. 4-43) згідно з ГОСТ 6812-58 (пли іншим графіком полів за ГОСТ) знаходимо відповідний тип насоса. Тут слід дбати про те, щоб при регулюванні продуктивності від Рмин до Смаку режим насоса не виходив із поля його характеристик. Якщо це не може бути виконано, варіант з одним насосом практично неприйнятний.[c.119]
I J 0 0,6 г.0 ,2 1,5 2,0 3,0 6/1 ,0 ЩО (1,тис,му Рис. 5. Зведений графік полів насосів типу Д[c.14]
Число, що стоїть перед маркою, вказує діаметр напірного патрубка, мм, а наступні дві цифри означають перша - подачу, м / с, друга - напір, м. Зведений графік полів насосів типу наведено на рис. 7, характеристики окремих насосів - у дод. 3, а розміри - у дод. 2.[c.15]

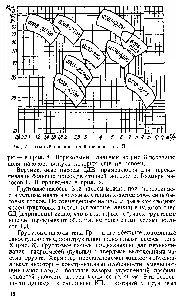

Літери Пі В, що входять у маркування насоса, позначають напівзанурювальний або вертикальний тип, цифри в чисельнику - подачу, м / год, у знаменнику - напір, м. Для двоступінчастих насосів до позначення додається цифра 2. Наприклад, горизонтальний двоступінчастий насос з подачею 540 м /год і натиском 95 м позначається ЦД 540/95-2. Зведений графік полів насосів типу СД та СДВ наведено на рис. 8, характеристики окремих насосів - дод. 5, а розмір -[c.15]
Вибір насосів. Визначивши потрібні (номінальні) розрахункові натиск і подачу насоса і Q, звертаються до зведених графіків полів насосів відповідного типу (рис. 4, 5, 7, 8 та 9). Робітникизони кожного типорозміру насосів, що випускаються вітчизняною промисловістю, представлені цих графіках як криволінійних паралелограммов. Верхня лінія кожного поля – характеристика насоса з найбільшим, а нижня – з найменшим заводським діаметром робочого колеса.[c.18]
Вибір марки насосів здійснюють за зведеними графіками полів насосів для стічної рідини типу ЦД (СДВ) (рис. 8). На великих насосних станціях водовідведення із заглибленням понад 5 м бажано використовувати вертикальні насоси, оскільки вони вимагають значно менших розмірів будівлі станції у плані.[c.111]
При комплектації насосних установок виходять із асортименту існуючих насосів. Як і інше устаткування, однотипні насоси випускаються групами (розмірними рядами). При цьому передбачені графіки, поля яких задовольняють вимогам споживачів та насосів. Існують розмірні ряди бурових, відцентрових, нафтових та хімічних насосів, а також різних видів роторних насосів.[c.134]
Задаючись допусканим зниженням к. п. д., можна окреслити поле робочих режимів заданого насоса під час обточування коліс. З таких полів складається зведений графік полів для насосів (див. рис. 11.1).[c.141]

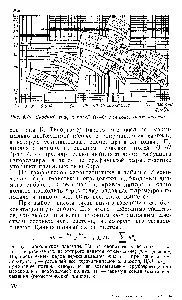

На НПЗ експлуатуються також відцентрові насоси нормального ряду, які раніше випускалися по нормалі б. Міністерства нафтової промисловості Н 521-57 ПК (нафтовий консольний), НГК (нафтовий консольний гарячий), Н (нафтовий з двостороннім введенням сировини), НГД (нафтовий гарячий, з двостороннім введенням сировини). В даний час ці насоси випускаються за ТУ 26-02-1258-80 та ТУ 26-02-392-77. Зведений графік полів (Я насосів нормального ряду, які випускаються в даний час, наведено на рис. 3.4, Нижче дана розшифровкаумовного позначення цього типу насоса.[c.261]
Типорозмір насоса вибирають за максимально необхідною подачею та опором системи, в яку встановлюють насос. На зведеному графіку полів Q-Я суцільною лінією показані серійно випускає-[c.475]
Насоси типу X уніфікованого ряду – відцентрові горизонтальні одноступінчасті консольні. Призначені для перекачування хімічно активних і нейтральних рідин щільністю не більше 1850 кг/м кінематичної в'язкістю до 30-10 м, що містять тверді включення розміром до 0,2 мм, об'ємна концентрація яких не перевищує 0,1%. Насоси випускають на подачі від 7 до 600 мVч і тиск від 12 до 125 м (див. графік полів Q-//). Температура рідини, що перекачується, для насосів з проточною частиною матеріалу А — від 233 до 363 К (від -40 до +90°С) з матеріалів К, Е, І, М, Т—від 233 до 393 К (від Про до+120° С) з матеріалу Д-від 273 до 363 К (від Про до 90 ° С) з матеріалу Л - від 273 до 343 К (від Про до 70 ° С).[c.480]
Насоси випускаються на подачі від 4 до 600 м7год і тиск від 13 до 50 м (див. графік полів Q-Н). Температура рідини, що перекачується, для насоса з проточною частиною з матеріалу А-від 233 до 363 К (від -40 до +90 ° С), з матеріалів К, Е, І, Н - від 233 до 393 К (від -40 до +120 ° С), з матеріалу Д-від 273 до 363 К (від Про до 90 ° С).[c.499]
По подачі та натиску на зведеному графіку полів -Н попередньо вибирають насос необхідного типорозміру, а потім за графічною характеристикою уточнюють правильність вибору.[c.629]
Графік полів подач та напорів гумованих насосів[c.650]

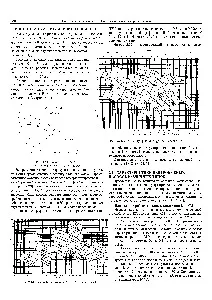

Зведений графік полів (3 - Н насосів типу ОХГ[c.781]
Зведений графік полів - N насосів типів ОВ та ОПВ[c.791]
СОВ типу К. Типорозмір насосавибирають за максимально необхідною подачею та опором системи, в яку встановлюють насос, при цій подачі. По подачі та натиску на зведеному графіку полів Q—Н (рис. 4.19) попередньо вибирають насос необхідного типорозміру, а потім за графічною характеристикою уточнюють правильність вибору.[c.170]

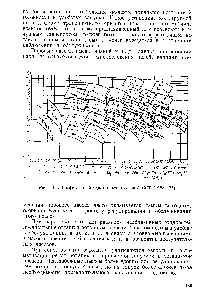

Підбір осьових насосів за значеннями необхідних подач та напорів здійснюється за допомогою зведених графіків. На рис. 4.34 наведено зведений графік полів H-Q осьових насосів типу О та ВП.[c.190]
Основними параметрами, що характеризують роботу насоса, є подача, напір, потужність насоса, ККД, частота обертання валу і кавітація запас, що допускається. Типорозмір насоса попередньо вибирають за необхідною подачею і натиском на вільному графіку полів Q-Н, а потім за графічною характеристикою уточнюють правильність вибору. При цьому слід враховувати, що потрібні режими роботи (подача та напір) повинні знаходитись у межах робочої частини характеристики насоса. За графічною характеристикою визначають необхідний діаметр робочого колеса насоса, крива напору якого повинна проходити через точку заданих параметрів по подачі та натиску або бути трохи вищою за неї.[c.589]
Перше дочірнє підприємство відкрито в Україні в 1997 р. як приклад на рис. 2.110. та 2.111. наведено зведені графіки полів консольних насосів, що випускаються фірмою. З показниками насосів можна ознайомитись також у табл. 2.51.[c.739]
Насоси з двостороннім підведенням маркуються буквою Д, після букви наводяться дві цифри, перша вказує подачу, м / год, друга - натиск, наприклад Д3200-75. Зведений графік полів насосів типу Д наведено на рис. 5, їх характеристики - у дод. 1 а габаритні розміри можна приймати по табл. 4 та 5 довідника115].[c.14]
JO 40 50 too гоо ж Ш500 ЮОО Мал. 9. Зведений графік полів насосів типу Гр[c.18]
Зведений графік полів О - Н відцентрових насосів Н521-57 наведено на рис. IV. 3. Насоси, поля яких діаграмі заштриховані, нині випускаються машинобудівними заводами.[c.97]
По подачі та натиску на зведеному графіку полів Q-Н попередньо вибирають насос необхідного типорозміру, а потім за графічною характеристикою уточнюють правильність вибору. За графічною характеристикою визначають необхідні діаметр діаметра колеса насоса, крива напору якого повинна проходити через точку заданих параметрів по подачі і на пору або бути трохи вище її.[c.475]
Типорозмір насоса вибирають по максимально необхідної подачі та опору системи, на кото-D fJo.ypтанавливают насос, пої цієї подачі. По подачі і натиску на зведеному графіку поля Q-Н попередньо підбирають насос необхідного типорозміру, а потім за графічною характеристикою уточнюють правильності вибору. За графічною характеристикою визначають[c.526]
На НПЗ експлуатуються також відцентрові насоси нормального ряду, що випускалися за нормалями Міністерства нафтової промисловості Н521—57 ПК (нафтовий консольний), НГК (нафтовий консольний гарячий), Н (нафтовий), НГ (нафтовий гарячий), НД (нафтовий з двостороннім). , НГД (нафтовий гарячий, з двостороннім введенням сировини). Зведений графік полів С - Н насосів нормального ряду наведено на рис. 5.21. Насоси, поля яких заштриховані, випускаються і зараз.[c.276]
