Помилки забудовника під час бетонування, частина 2
Влаштування опалубки. Опалубкою називають форму, яка визначає остаточний вигляд конструкції з покладеного на неї бетону; виготовляють опалубку із соснових дощок, щитів, листового металу. Опалубка повинна зберігати форму під дією бетону, що ущільнюється при вібруванні. Бетон чинить значний тиск на нижні та бічні поверхні опалубки, що необхідно враховувати при її влаштуванні.
Після розпалубки більших монолітних залізобетонних балок іноді виявляють їх прогин, який досягає 4-5 см. У більшості випадків прогин відбувається через те, що під дією маси бетону під час його укладання дерев'яні конструкції опалубки та лісів під балкою пружно прогинаються і бетонна конструкція. остаточно фіксується у такому положенні. Цього можна уникнути, трохи піднявши опалубку в місці очікуваного найбільшого прогину для того, щоб під час бетонування вона під дією бетону розпрямилася. Значний за величиною прогин важко усунути - зазвичай для виправлення дефекту наносять кілька шарів штукатурки.
Після влаштування опалубки її очищають від пилу та забруднень, а потім зволожують (суха деревина вбирає з бетону частину води, необхідної для схоплювання, і бетон одержують менш міцним). Разом з водою, що вбирається, в деревину впроваджуються частинки цементу, дошки прилипають до бетону і під час розбирання або руйнується опалубка, або обламуються кромки конструкції. У такій балці до арматури легше проникає волога.
Ще до влаштування опалубки уточнюють, як проводитиметься процес бетонування. Якщо опалубку виконують на висоту поверху — для колон та стін, то особливо важливо передбачитивідповідної висоті отвору для завантаження бетону. Часто їх нехтують пристроєм, і бетон в опалубку заливають зверху, в результаті чого він розшаровується. Укладання бетону через завантажувальні отвори запобігає розшаровуванню, а його якість досягає проектного рівня (рис. 44).
Мал. 44. Опалубка колони, забезпечена завантажувальним та очисним вікном.
1 - щит опалубки; 2 - хомут для опалубки: 3-арматура; 4 - завантажувальне вікно
Припускаються помилки, не залишаючи в нижній частині опалубки колон вікон для очищення; усунути забруднення стає неможливим. Всередину опалубки потрапляють різні забруднення (стружка, шматки бетону, ґрунт та ін.), що перешкоджають гарному зв'язку між затверділим та свіжоукладеним бетоном. Виправити становище важко, забруднені ділянки вирубують і заново бетонують (рис. 45).
Мал. 45. Ремонт бетонної колони з дефектами основи.
1 – опалубка; 2 - бетонна колона; 3- свіже бетонування; 4 - вібратор
Влаштування цоколя передбачає захист стіни від водяних бризок і надає споруді закінченого вигляду. Цоколь виготовляють з морозостійкого матеріалу, оскільки він найбільше схильний до атмосферних впливів. Поверхня залізобетонних цоколів може бути різною залежно від використання матеріалів для опалубки, наприклад, нестругані або стругані дошки, іноді хвилястий шифер.
При зведенні цоколя нерідко припускаються помилок, що призводять до руйнування конструкції, але все ж таки трапляються рішення, що загрожують перекосом усій будівлі. Рішення, показане на рис. 46, а, з багатьох поглядів помилково і дуже небезпечно. Вибираючи його, виходили з того, що кладка для захисту гідроізоляції в півцегли прийме на себе половину навантаження зверху, іншу половину - бетонний цоколь. На стінку завтовшкиу півцегли накладають вертикальну ізоляцію і цим заощаджують на кладці захисної стінки. Таким конструктивним рішенням отримують, з погляду сприйняття вертикального навантаження, ненадійну конструкцію між рівнем поверхні землі та лінією підлоги. За прийнятими нормами, стіна в півцеглини практично не може бути несучою, бетонний цоколь не витримує навантаження, головним чином тому, що вона була розподілена позацентрово. Пристрій вертикальної ізоляції унеможливлює спільну роботу двох конструкцій - навантаження несе або одна, або інша з них. Правильне рішення показано на рис. 46, б.
Рис 46, Вертикальна ізоляція поділяє надвоє цокольну стіну.
а і 6 - неправильне та правильне рішення; 1 - бетонний цоколь; 2 - ізоляція; 3 - стінка в пів-цегли; 4 - опалубка
Кам'яні цоколі виготовляють із природного каменю на міцному цементному розчині. Після встановлення опалубки з тильного боку починають укладання бетону, при цьому виникає небезпека зсуву готової кам'яної кладки; не рекомендується ущільнювати бетон вібруванням, оскільки у швах руйнується цементний розчин, що знаходиться у процесі схоплювання. Розтрісканий розчин стає водопроникним, в'яжуче поступово вимивається (рис. 47).

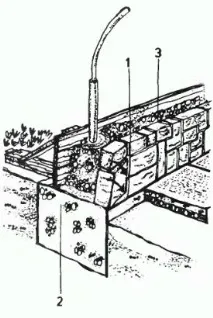

Мал. 47. Витік цементного растрору із зазорів між камінням під час вібрування бетону з тильного боку кам'яного цоколя.
1 - кам'яний цоколь; 2 - фундамент; 3 - бетон
Правильним рішенням є ущільнення бетону способом, що не викликає пошкодження в кам'яному цоколі і запобігає злипанню бетону з опалубкою.
Виготовлення бетонної стяжки. Бетонна стяжка несе на собі покриття холодної та теплої підлоги або гідроізоляцію. Якщо під час бетонних робіт не одержують підстилаючий бетоннеобхідної твердості і з рівною поверхнею, виправити повнення можна лише витративши значні кошти, виконуючи Роботу разом з обробними операціями.
Іноді поверхню бетонної стяжки з метою прискорення роботи вирівнюють абияк, найчастіше лопатою. Горизонтальні поверхні добиваються укладанням шару цементного розчину, а потім влаштовують настилку теплої підлоги або наклеюють паркет. Застосування такого способу робіт помилкове, оскільки цементний розчин відшаровується від бетону і здебільшого ламаються. Шматки розчину, як правило, приклеюються до підлоги. Причина відшарування шару, що вирівнює, і його руйнування полягає в тому, що два дотичні шари були виготовлені не в один час і не з однаковою кількістю цементу в розчині, що призвело до різної за величиною усадці. Відшарування сприяє і те, що під час малярських робіт стяжка забруднюється. Відшарування можна уникнути, якщо шар, що вирівнює, нанести не пізніше, ніж через 48 год після укладання бетонної стяжки.
Правильна технологія виконання робіт (замість вирівнювання тильною стороною лопати) показана на рис. 48.
Мал. 48. Правильна технологія виготовлення бетонної стяжки.
1 - напрям виготовлення стяжки, 2 - маяки; 3 - готова стяжка
Відшаровування шару, що вирівнює, від бетонної стяжки викликається і недостатнім зволоженням, яке необхідно підтримувати для схоплювання цементу в бетоні. При нестачі вологи бетонна стяжка швидко висихає (оскільки поверхня випаровування невідповідно велика по відношенню до конструктивної товщини), «перегорає» і втрачає міцність.
Помилкою при виготовленні бетонної стяжки є також те, що не продумують пристрій звукоізоляції перекриття, яка приглушує ударні звуки. В іншому випадкуутворюються так звані "звукові містки", що передають незаглушені звуки (рис. 49, а).
Мал. 49. Освіта «звукового містка» у місці торкання бетонної стяжки з вертикальною стіною.
(а), правильне рішення «плаваючої» бетонної стяжки (б) 1 - звукоізоляція; 2 - бетонна стяжка; 3 - пластикове покриття; 4 - затірка; 5 - залізобетонна конструкція; 6 - залізобетон; 7 - освіта «звукового містка»
Для забезпечення звукоізоляції влаштовують бетонну стяжку, що «плаває» (на мінераловатній подушці).
Нерідко некваліфікований пристрій бетонної стяжки призводить до дефектів, що важко усуваються. Якщо бетонну суміш транспортують під час улаштування стяжки безпосередньо по ізоляції, остання ушкоджується. Захисний шар бетону оберігає ізоляцію від будь-яких пошкоджень. Порушення ізоляції призводить до проникнення ґрунтових вод. Щоб не допустити помилки, укладання захисного шару починають від себе, тобто з готової бетонної поверхні (рис. 50).
Мал. 50. Захисний бетонний шар над ізоляцією слід укладати від себе.
1 - вертикальна ізоляція; 2 - горизонтальна ізоляція; 3 - настил з дощок; 4 - опорна дошка; 5 - дерев'яна прасування; 6 - готовий захисний бетон; 7 - бетонна стяжка.
Бетонна стяжка є єдиним подібним прикладом у будівництві, всі інші роботи починають від найбільш віддаленої від входу до приміщення точки. Для укладання застосовують бетон такої консистенції, щоб на нього після ущільнення можна було відразу укласти настил із дощок. Текучий бетон для цієї мети непридатний. Нерідко стяжку виготовляють із бетонної суміші, в якій піщанистий гравій на користь зниження ваги замінюють легким перлітом або доменним шлаком, причому застосовують такий бетон у місцях з підвищеною.вологістю. Доменний шлак особливо чутливий до вологості. Вугілля в топках згоряє не повністю, і в шлаку залишаються речовини, що вступають у вологому середовищі в хімічні реакції з виділенням газів або збільшенням обсягу. Шлакобетон не годиться для влаштування гідроізоляції, оскільки під дією вологи він здатний з часом зруйнувати сусідні конструкції та покриття (рис. 51).
Мал. 51. Спукування шлакобетону після влучення води.
1 - волога; 2 - шлакобетон; 3 - облицювання з мозаїчної плитки; 4 - розчин; 5 - цоколь; 6 - штукатурка; 7 - стіна
З суміші перліту з цементом можна приготувати відносно легкий перлітобетон, що володіє теплоізоляційними властивостями. Часто з нього виготовляють вимощення для відведення води з покрівлі або тераси, виправдовуючи це легкістю роботи, але не маючи достатніх відомостей про властивості перліту.
Перліт є породою, що містить велику кількість гідратної води. При нагріванні до 1200 ° С він втрачає гідратну воду і збільшується в об'ємі майже в десять разів, перетворюючись на легкий матеріал, що використовується як заповнювач. З цього випливає, що перліт має велику водопоглинаючу здатність і зберігає вологість протягом тривалого часу. У посушливих районах багатьох країн його застосовують у сільському господарстві, заорюючи у ґрунт для утримання вологи. На рис. 52 показано неправильне рішення - пари, що надходять знизу, конденсуються, перліт поглинає воду і конструкція зволожується, що призводить до утворення цвілі і висолів на поверхні конструкцій.
Мал. 52. Перлітобетон, застосований для надання похилу покрівлі, вбирає воду та підтримує постійну вологість.
1 - теплоізоляція; 2 - стіна; 3 - перлітобетон; 4 - елемент покриття з теплоізоляцією; 5- паронепроникна гідроізоляція; 6 - пластикове ізоляційне покриття
